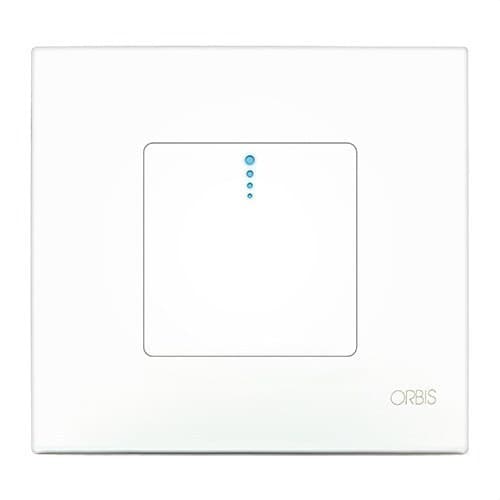

Tajmer s tipkom za svjetlo od 30 sekundi do 10 minuta

Orbis PULSALUZ, referenca OB200000, elektronički je vremenski sklop za automatizaciju uključivanja rasvjetnih krugova tijekom određenog vremena. Ugrađuje se u univerzalnu mehanizamsku kutiju, radi na 230 V i omogućuje podešavanje vremena od 30 sekundi do 10 minuta, što ga čini posebno prikladnim za stubišta, hodnike, predvorja, garaže, podrume, spremišta, toalete i druga prolazna područja.

Uključivanje se vrši putem integriranog kapacitivnog dodirnog senzora na prednjoj strani, pa je dovoljno samo dodirnuti ga bez potrebe za pritiskom. Također omogućuje spajanje dodatnih vanjskih tipkala i ima rearmabilan rad: ako se ponovno aktivira tijekom trajanja podešenog vremena, započinje novi puni ciklus.

Podesivo vrijeme od 30 sekundi do 10 minuta

PULSALUZ omogućuje podešavanje vremena rada rasvjete između približno 30 sekundi i 10 minuta. Regulator podešavanja skriven je iza vanjskog okvira, čime se pomaže spriječiti slučajne promjene ili neovlaštene manipulacije nakon podešavanja.

Ovo podešavanje omogućuje prilagodbu rada svakoj zoni. Kraća vremena prikladna su za prostore brzog prolaza, dok dulja razdoblja omogućuju da rasvjeta ostane uključena duže u stubištima, garažama, toaletima ili zajedničkim prostorima.

Integrirani kapacitivni dodirni senzor

Jedna od glavnih značajki Orbis PULSALUZ-a je upravljanje putem kapacitivnog senzora. Korisnik samo treba uspostaviti kontakt s prednjom površinom kako bi aktivirao vremenski ciklus, bez potrebe za mehaničkim pritiskom tipkala.

Prednja strana također uključuje signalnu LED lampicu koja olakšava prepoznavanje mehanizma.

Rearmabilan rad

Vremenski sklop je rearmabilan tijekom rada. Svaki put kada se ponovno dodirne senzor ili aktivira jedno od vanjskih tipkala dok je rasvjeta uključena, vrijeme se ponovno pokreće od početka.

Ova funkcija posebno je korisna u stubištima i zajedničkim prostorima, jer različiti korisnici mogu automatski produljiti vrijeme uključenja tijekom korištenja instalacije.

Kompatibilno s vanjskim tipkalima

Osim ugrađenog dodirnog senzora, PULSALUZ podržava dodatna vanjska tipkala. Na taj način isti se krug može aktivirati s različitih točaka stubišta, hodnika ili zajedničkog prostora.

Orbis navodi kompatibilnost sa svjetlećim tipkalima s strujom do 6 mA pri 230 V. Ako se kontakt dodatnog tipkala zadrži zatvoren pomoću prekidača, uređaj može ostati trajno uključen dok god taj kontakt ostaje zatvoren.

Instalacija s 2 vodiča

Orbis PULSALUZ koristi elektroničku instalaciju s 2 vodiča, što je posebno korisno kod određenih renovacija i zamjena vremenskih mehanizama gdje u kutiji mehanizma nije dostupan neutralni vodič.

Montaža se izvodi ugradbeno u univerzalnu mehanizamsku kutiju dimenzija 65 x 65 mm. Električni priključak ostvaruje se vijčanim stezaljkama za vodiče presjeka od 0,75 do 1,5 mm².

Dizajniran za žarulje sa žarnom niti i halogene žarulje

Referenca OB200000 posebno je dizajnirana za rasvjetna opterećenja sa žarnom niti i halogena opterećenja. Proizvođač navodi sljedeće preporučene raspone opterećenja:

• Žarulje sa žarnom niti: od 25 do 500 W.
• Halogene žarulje niskog napona na 12 V AC: od 50 do 300 VA.
• Halogene žarulje na 230 V AC: od 18 do 500 W.

Važno: Orbis izričito navodi da PULSALUZ nije prikladan za elektronička opterećenja. Ne smije se koristiti s fluorescentnim žaruljama, štednim žaruljama, elektroničkim downlightovima ni LED rasvjetom. Za ovu vrstu opterećenja treba odabrati Orbis vremenske sklopove koji su posebno kompatibilni.

Zaštita pomoću brzog osigurača

Vremenski sklop interno uključuje brzi osigurač tipa F od 3,15 A koji se ne može zamijeniti. Preklopni element je poluvodičkog tipa, prikladan za elektronički rad uređaja unutar opterećenja koje je naveo proizvođač.

Niska vlastita potrošnja

Vlastita potrošnja PULSALUZ-a iznosi približno 0,7 W, odnosno 5,3 VA. Budući da je riječ o vremenskom sklopu koji je trajno ugrađen u krug, ova smanjena potrošnja ograničava energiju potrebnu za održavanje sustava upravljanja aktivnim.

Dizajn za ugradbenu montažu

Mehanizam ima približne vanjske dimenzije 93 x 86 x 42,5 mm i neto težinu od 48 g. Pripremljen je za montažu u univerzalnu kutiju, a njegov dizajn omogućuje integraciju sustava vremenskog upravljanja izravno u zonu aktiviranja rasvjete.

Tehnički list Orbis-a također navodi kompatibilnost s mehanizmima serije 27 tvrtke Simon, što olakšava integraciju u određene postojeće instalacije.

IP20 zaštita za unutarnje prostore

PULSALUZ ima stupanj zaštite IP20 prema EN 60529 i klasu II zaštite kada je pravilno instaliran. Namijenjen je unutarnjim instalacijama zaštićenima od izravne vlage.

Njegov radni temperaturni raspon iznosi od -10 do +50 °C, dok za transport i skladištenje podnosi temperature od -20 do +60 °C.

Primjena Orbis PULSALUZ-a

PULSALUZ je prvenstveno namijenjen instalacijama u kojima rasvjeta treba ostati aktivna samo tijekom ograničenih razdoblja. Među uobičajenim primjenama su:

• Stubišta u stambenim zgradama.
• Hodnici i predvorja.
• Zajednička dvorišta.
• Garaže.
• Podrumi i spremišta.
• Kupaonice i toaleti.
• Zajednički prostori u zgradama.
• Prolazni prostori s kompatibilnom rasvjetom sa žarnom niti ili halogenom rasvjetom.

Tehničke karakteristike Orbis PULSALUZ OB200000

• Marka: Orbis.
• Referenca: OB200000.
• Model: PULSALUZ.
• Vrsta: elektronički vremenski sklop / automatski sklop za stubište.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Vrijeme podešavanja: od 30 sekundi do 10 minuta.
• Aktiviranje: kapacitivni dodirni senzor.
• Vanjska tipkala: da.
• Svjetleća tipkala: kompatibilna do 6 mA pri 230 V.
• Rearmabilan rad: da.
• Električna instalacija: 2 vodiča.
• Montaža: ugradbena u univerzalnu mehanizamsku kutiju.
• Preporučena kutija: univerzalna 65 x 65 mm.
• Vrsta kontakta: poluvodič.
• Unutarnja zaštita: brzi osigurač F od 3,15 A koji se ne može zamijeniti.
• Vlastita potrošnja: 0,7 W (5,3 VA).
• Žarna opterećenja: 25-500 W.
• Halogeno opterećenje 12 V AC: 50-300 VA.
• Halogeno opterećenje 230 V AC: 18-500 W.
• Kompatibilnost s fluorescentnim žaruljama: ne.
• Kompatibilnost sa štednim žaruljama: ne.
• Kompatibilnost s elektroničkim downlightovima: ne.
• Kompatibilnost s LED rasvjetom: ne.
• LED indikator: da.
• Stupanj zaštite: IP20.
• Klasa zaštite: Klasa II uz pravilnu montažu.
• Radna temperatura: -10 do +50 °C.
• Temperatura transporta i skladištenja: -20 do +60 °C.
• Presjek vodiča: 0,75-1,5 mm².
• Maksimalni moment zatezanja: 0,4 Nm.
• Dimenzije: 93 x 86 x 42,5 mm.
• Neto težina: 48 g.
• Kompatibilnost: serija 27 tvrtke Simon.

Jednostavno vremensko upravljanje jednim dodirom

Orbis PULSALUZ OB200000 objedinjuje tipkalo i vremenski sklop u jednom mehanizmu, omogućujući upravljanje rasvjetom jednostavnim dodirom prednjeg senzora. Podešavanje od 30 sekundi do 10 minuta i mogućnost dodavanja vanjskih tipkala čine ga praktičnim rješenjem za automatizaciju rasvjetnih krugova u prolaznim zonama.

Njegova instalacija s 2 vodiča olakšava određene zamjene i renovacije, dok skrivena podešavanja pomažu očuvati odabranu konfiguraciju nakon ugradnje.

Važno: PULSALUZ je dizajniran isključivo za žarna i halogena opterećenja koja je naveo Orbis. Nije kompatibilan s LED rasvjetom ni s drugim elektroničkim opterećenjima. Također se ne smije povezivati više PULSALUZ mehanizama za upravljanje istim opterećenjem.
