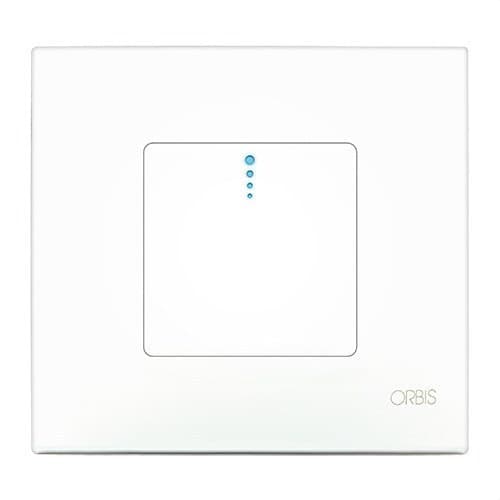

Pulsamat timer od 30 sekundi do 10 minuta

Orbis PULSAMAT tajmer, referenca OB200001, elektronički je automatski tajmer za stubište namijenjen upravljanju vremenski odgođenim uključivanjem rasvjete. Radi na 230 V, ugrađuje se ugradbeno u univerzalnu mehanizacijsku kutiju i omogućuje podešavanje vremena rada između 30 sekundi i 10 minuta.

Aktivira se putem integriranog kapacitivnog dodirnog senzora na prednjoj strani, bez potrebe za pritiskom, a podržava i dodatne vanjske tipkala. Za razliku od PULSALUZ s 2 vodiča, PULSAMAT koristi instalaciju s 3 vodiča i spreman je za rad s različitim tehnologijama rasvjete, uključujući LED, fluorescentne, halogene i štedne žarulje, unutar maksimalnih opterećenja koje navodi Orbis.

Podešavanje vremena od 30 sekundi do 10 minuta

Orbis PULSAMAT omogućuje odabir vremena tijekom kojeg rasvjeta ostaje uključena nakon svake aktivacije. Raspon podešavanja proteže se od približno 30 sekundi do 10 minuta, pružajući fleksibilnost za prilagodbu rada stubištima, hodnicima, predvorjima, garažama, spremištima, toaletima i drugim prolaznim prostorima.

Regulator vremena skriven je iza vanjskog okvira, što pomaže spriječiti slučajne promjene ili neovlašteno podešavanje nakon što je željeno vrijeme postavljeno.

Kapacitivni dodirni senzor

Glavna aktivacija odvija se putem dodirnog senzora smještenog na prednjoj strani mehanizma. Dovoljno je dodirnuti njegovu površinu za pokretanje vremenskog ciklusa, bez potrebe za mehaničkim pritiskom tipkala.

Prednja strana također uključuje signalnu LED lampicu koja olakšava pronalazak i provjeru mehanizma.

Ponovno pokretanje vremena

PULSAMAT ima mogućnost ponovnog pokretanja vremena. Ako se prednji senzor ili bilo koje dodatno tipkalo aktivira dok je krug još uvijek uključen, započinje novi puni ciklus vremenskog odgađanja.

Ova je značajka posebno praktična na stubištima i u zajedničkim prostorima, jer različiti korisnici mogu produljiti razdoblje osvjetljenja dok se kreću kroz instalaciju.

Kompatibilan s vanjskim tipkalima

Osim ugrađenog kapacitivnog senzora, PULSAMAT omogućuje spajanje vanjskih tipkala za aktivaciju rasvjete s različitih točaka instalacije.

Također podržava osvijetljena tipkala s neonskom lampicom do maksimalne ukupne potrošnje od 6 mA pri 230 V. Na taj se način može integrirati u instalacije s više mjesta upravljanja.

Orbisov priručnik također navodi da, ako se kontakt dodatnog tipkala zadrži zatvorenim pomoću prekidača, krug može ostati trajno uključen dok je taj kontakt zatvoren.

Elektronička instalacija s 3 vodiča

Referenca OB200001 koristi priključak s 3 vodiča. Ova značajka omogućuje uporabu izlaznog releja i rad s većim brojem tehnologija rasvjete nego elektronički tajmeri s 2 vodiča, koji su namijenjeni samo određenim opterećenjima.

Ugradnja se izvodi ugradbeno u univerzalnu mehanizacijsku kutiju 65 x 65 mm, a električno spajanje vrši se vijčanim stezaljkama.

Pogodan za različite vrste žarulja

Orbis definira PULSAMAT kao prikladan za različite izvore rasvjete, uz poštivanje maksimalne preporučene snage za svaku tehnologiju.

• Žarulje sa žarnom niti: do 1300 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje 12 V AC: do 1000 VA.
• Halogene žarulje 230 V AC: do 1300 W.
• Štedne žarulje: do 600 VA.
• Downlight rasvjeta: do 400 VA.
• LED rasvjeta: do 90 VA.

Ova kompatibilnost čini ga posebno svestranom alternativom za renovacije i zamjene starih stubišnih automata kada instalacija koristi različite tehnologije rasvjete.

Izlazni relej 6 A

Tajmer ima relej s prekidnom moći od 6 A pri 230 V AC uz cos φ = 1. Odabir priključenog opterećenja treba izvršiti uzimajući u obzir i ovu maksimalnu struju i specifična ograničenja koja je Orbis odredio za svaku tehnologiju rasvjete.

Kompatibilan sa serijom 27 tvrtke Simon

Orbisov tehnički list navodi kompatibilnost PULSAMAT-a s mehanizmima serije 27 tvrtke Simon, što olakšava njegovu integraciju u određene postojeće instalacije ili projekte obnove.

Ugradbeni format i diskretan dizajn

Mehanizam ima približne vanjske dimenzije 93 x 86 x 42,5 mm i neto težinu od 53 g. Nakon ugradnje elektronika je smještena unutar univerzalne kutije, a izvana ostaju prednja ploča s dodirnim senzorom i svjetlosnim indikatorom.

Podešavanje vremena zaštićeno je iza okvira, što omogućuje uredan izgled i otežava slučajno mijenjanje postavki.

Niska vlastita potrošnja

PULSAMAT ima približnu vlastitu potrošnju od 0,7 W, odnosno 5,5 VA. Uređaj ostaje napajan kako bi mogao detektirati dodir na senzoru i elektronički upravljati vremenskim odgađanjem.

IP20 zaštita za unutarnje instalacije

Tajmer ima stupanj zaštite IP20 prema EN 60529 i klasu II zaštite pri pravilnoj ugradnji. Namijenjen je unutarnjim instalacijama zaštićenima od vode i izravne vlage.

Radna temperatura iznosi od -10 do +50 °C, dok za transport i skladištenje dopušta temperature od -20 do +60 °C.

Primjena Orbis PULSAMAT-a

Kombinacija dodirnog senzora, dodatnih tipkala i podesivog vremena čini ga posebno prikladnim za upravljanje rasvjetom u prostorima gdje nije potrebno da svjetiljke stalno budu uključene.

• Stubišta u stambenim zgradama.
• Hodnici i predvorja.
• Zajednička dvorišta.
• Garaže.
• Podrumi i spremišta.
• Toaleti i kupaonice.
• Zajednički prostori u zgradama.
• Vremenski upravljana unutarnja rasvjeta.

Tehničke karakteristike Orbis PULSAMAT OB200001

• Marka: Orbis.
• Referenca: OB200001.
• Model: PULSAMAT.
• Vrsta: elektronički tajmer / automatski tajmer za stubište.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Raspon vremena: od 30 sekundi do 10 minuta.
• Aktivacija: kapacitivni dodirni senzor.
• Ponovno pokretanje vremena: da.
• Vanjska tipkala: da.
• Osvijetljena tipkala: do 6 mA pri 230 V.
• Električna instalacija: 3 vodiča.
• Vrsta kontakta: relej.
• Prekidna moć: 6 A pri 230 V AC, cos φ = 1.
• Vlastita potrošnja: 0,7 W, približno 5,5 VA.
• Maksimalno opterećenje žarulja sa žarnom niti: 1300 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 1000 VA.
• Maksimalno opterećenje halogenih 230 V AC: 1300 W.
• Maksimalno opterećenje štednih žarulja: 600 VA.
• Maksimalno opterećenje downlighta: 400 VA.
• Maksimalno opterećenje LED rasvjete: 90 VA.
• Montaža: ugradbena u univerzalnu mehanizacijsku kutiju.
• Kompatibilna kutija: 65 x 65 mm.
• Priključak: vijčane stezaljke.
• Presjek vodiča: 0,75-1,5 mm².
• Maksimalni moment pritezanja: 0,4 Nm.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II pri pravilnoj ugradnji.
• Radna temperatura: -10 do +50 °C.
• Temperatura transporta i skladištenja: -20 do +60 °C.
• Dimenzije: 93 x 86 x 42,5 mm.
• Neto težina: 53 g.
• Kompatibilnost: serija 27 tvrtke Simon.

Vremenski upravljanje za LED i klasičnu rasvjetu

Orbis PULSAMAT OB200001 kombinira dodirnu aktivaciju s vremenskim odgađanjem do 10 minuta i mogućnošću priključivanja dodatnih tipkala. Njegova instalacija s 3 vodiča i izlaz putem releja omogućuju uporabu s LED rasvjetom i različitim tehnologijama žarulja unutar opterećenja koje je odredio proizvođač.

U usporedbi s trajno uključenom rasvjetom, tajmer omogućuje automatsko gašenje kruga po isteku odabranog vremena, što ga čini praktičnim rješenjem za automatizaciju stubišta i drugih zajedničkih ili prolaznih prostora.

Važno: ugradnju PULSAMAT-a mora izvesti kvalificirano osoblje prema Orbisovoj shemi spajanja. Proizvođač preporučuje izbjegavanje ugradnje u blizini izvora posebno jakih elektromagnetskih polja i uvijek poštivanje maksimalnih opterećenja navedenih za svaku vrstu rasvjete.
