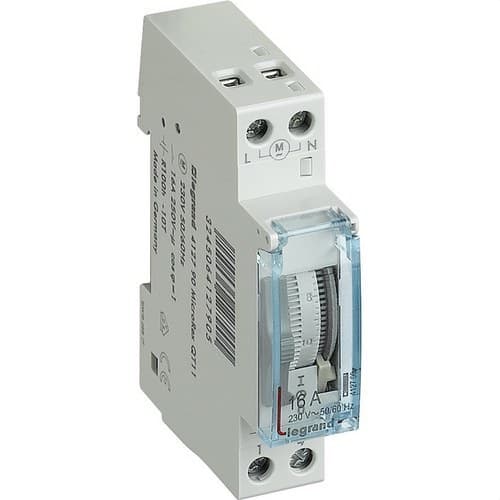

Programabilni analogni vremenski prekidač s vertikalnim brojčanikom, dnevni, s rezervom hoda

Legrand 412790 programabilni vremenski prekidač je modularni analogni programator dizajniran za automatizaciju uključivanja i isključivanja električnih krugova prema dnevnom rasporedu. Ima vertikalni brojčanik, programiranje u intervalima od 15 minuta, izlaz od 16 ampera i rezervu rada od 100 sati koja omogućuje očuvanje rada sata tijekom privremenih prekida napajanja.

S napajanjem od 230 volti izmjenične struje i kompaktnim formatom od samo 1 modula, može se ugraditi na DIN šinu u električne razvodne ormare za automatsko upravljanje opterećenjima kao što su rasvjeta ili grijanje. Njegov prednji tropozicijski selektor omogućuje odabir između trajnog rada, automatskog rada ili isključenog stanja.

Analogni vremenski prekidač s dnevnim programiranjem

Referenca 412790 pripada Legrandovoj liniji programabilnih vremenskih prekidača i koristi analogno 24-satno programiranje.

Vertikalni brojčanik predstavlja puni dnevni ciklus i podijeljen je na segmente od 15 minuta. Pomoću tih segmenata moguće je postaviti razdoblja tijekom kojih izlaz treba biti uključen ili isključen.

Nakon što se programiranje izvrši, ciklus se automatski ponavlja svakih 24 sata, što ga čini posebno praktičnim za instalacije koje trebaju održavati iste radne rasporede svaki dan.

Minimalno programiranje od 15 minuta

Svaki segment programatora odgovara 15 minuta, što je ujedno i minimalni dopušteni interval preklapanja uređaja.

Ova rezolucija omogućuje postavljanje različitih razdoblja rada tijekom dana bez potrebe za složenijim digitalnim sustavima programiranja.

Legrand navodi točnost preklapanja od plus ili minus 5 minuta za ovaj analogni vremenski prekidač.

Rezerva rada od 100 sati

Jedna od glavnih značajki Legrand 412790 je njegova rezerva rada od 100 sati. Uređaj sadrži punjivi akumulator koji omogućuje održavanje rada sata kada se privremeno prekine napajanje električnom energijom.

Na taj način prekid napajanja ne zahtijeva odmah ponovno podešavanje vremena programatora, pod uvjetom da trajanje prekida ostane unutar navedene rezerve.

Legrand integrirani element za pohranu označava kao punjivi nikal-metal hidridni akumulator.

Izlaz od 16 ampera

Vremenski prekidač ima 1 kanal i 1 beznaponski normalno otvoreni kontakt. Nazivna struja preklapanja iznosi 16 ampera pri 250 volti izmjenične struje za opterećenje s faktorom snage cos phi jednakim 1.

Ovaj kapacitet omogućuje uporabu za automatizaciju različitih kompatibilnih krugova, pri čemu uvijek treba provjeriti prirodu i snagu opterećenja koje se želi upravljati.

Automatsko upravljanje rasvjetom i grijanjem

Legrand ovaj programator preporučuje za primjene kao što su vremensko upravljanje rasvjetom ili grijanjem. Omogućuje postavljanje dnevnih razdoblja uključivanja i isključivanja bez potrebe za ručnim upravljanjem svaki dan.

Može se koristiti, primjerice, za upravljanje krugovima koji trebaju raditi samo tijekom određenih vremenskih intervala, uz poštivanje električnog kapaciteta kontakta i karakteristika priključenog opterećenja.

Prednji selektor ON, AUTO i OFF

Prednja strana sadrži ručni selektor s tri položaja koji omogućuje odabir između različitih načina rada:

• ON: trajno ručno uključenje izlaza.
• AUTO: rad prema rasporedima postavljenima na programskom brojčaniku.
• OFF: ručno isključenje izlaza.

Ova funkcija omogućuje privremeno poništavanje programiranja kada je to potrebno, bez izmjene prethodno konfiguriranih vremenskih segmenata.

Ručna promjena između ljetnog i zimskog vremena

Legrand 412790 omogućuje ručnu promjenu između ljetnog i zimskog vremena. Podešavanje se ne obavlja automatski, pa ga je potrebno ručno izvršiti kada je to potrebno.

Namještanje vremena također se obavlja izravno na analognom mehanizmu uređaja.

Kvarcom upravljani sat

Vremenski mehanizam je kvarcom upravljan, što osigurava stabilnu referencu za napredovanje dnevnog programiranja.

Kombinacija kvarcnog mehanizma i integrirane rezerve rada omogućuje da sat ostane operativan tijekom privremenih prekida napajanja.

Napajanje od 230 volti

Vremenski prekidač radi s napajanjem od 230 volti izmjenične struje i podržava frekvenciju od 50 ili 60 herca.

Električno napajanje dovodi se s gornje strane uređaja, prema shemi spajanja koju navodi Legrand.

Kompaktan format od 1 modula

Legrand 412790 zauzima samo 1 modul širine 17,5 milimetara, što omogućuje ugradnju u električne ormare uz minimalnu potrošnju prostora.

Dizajniran je za montažu na DIN šinu i može se postaviti uz automatske osigurače, diferencijalne sklopke, kontaktore i druge modularne upravljačke i zaštitne uređaje.

Dimenzije Legrand 412790

Dimenzije koje navodi proizvođač su:

• Širina: 17,5 milimetara.
• Visina: 83 milimetra.
• Dubina: 60 milimetara.
• Broj modula: 1.

Njegov posebno kompaktan format olakšava ugradnju vremenskog programiranja čak i u ormare s ograničenim modularnim prostorom.

Stezaljke za vodiče do 4 kvadratna milimetra

Stezaljke vremenskog prekidača prihvaćaju vodiče presjeka između 1,5 i 4 kvadratna milimetra.

Uređaj također sadrži oznake priključnih stezaljki radi lakše identifikacije tijekom ožičenja i puštanja u rad.

IP20 zaštita

Referenca 412790 ima stupanj zaštite IP20 i predviđena je za ugradnju unutar električnih ormara i odgovarajućih kućišta.

Radna temperatura okoline kreće se između -10 i 55 stupnjeva Celzija, dok je dopuštena temperatura skladištenja između -10 i 60 stupnjeva Celzija.

Tehničke karakteristike Legrand 412790

• Marka: Legrand.
• Referenca: 412790.
• EAN: 3245064127905.
• Vrsta proizvoda: analogni programabilni vremenski prekidač.
• Vrsta programiranja: dnevna.
• Ciklus programiranja: 24 sata.
• Vrsta brojčanika: vertikalni.
• Broj kanala: 1.
• Broj izlaza: 1.
• Vrsta kontakta: normalno otvoren bez napona.
• Nazivna struja preklapanja: 16 ampera pri 250 volti izmjenične struje.
• Minimalno programiranje: 15 minuta.
• Trajanje svakog segmenta: 15 minuta.
• Točnost preklapanja: plus ili minus 5 minuta.
• Rezerva rada: 100 sati.
• Upravljanje satom: kvarc.
• Napajanje: 230 volti izmjenične struje.
• Frekvencija: između 50 i 60 herca.
• Ručni selektor: ON, AUTO i OFF.
• Promjena ljeto/zima: ručna.
• Montaža: DIN šina.
• Broj modula: 1.
• Širina: 17,5 milimetara.
• Visina: 83 milimetra.
• Dubina: 60 milimetara.
• Stupanj zaštite: IP20.
• Dopušteni presjek na stezaljkama: između 1,5 i 4 kvadratna milimetra.
• Smjer napajanja: gornji.
• Radna temperatura: između -10 i 55 stupnjeva Celzija.
• Temperatura skladištenja: između -10 i 60 stupnjeva Celzija.
• Integrirani akumulator: da, punjivi.
• Tehnologija akumulatora: nikal-metal hidrid.
• Boja: siva RAL 7035.

Dnevno vremensko programiranje u samo 1 modulu

Legrand 412790 vremenski prekidač omogućuje svakodnevnu automatizaciju krugova rasvjete, grijanja i drugih kompatibilnih opterećenja putem jednostavnog analognog programiranja u intervalima od 15 minuta.

Njegova rezerva rada od 100 sati, izlaz od 16 ampera, ručni selektor ON–AUTO–OFF i kompaktan format od 1 modula nude praktično rješenje za instalacije koje trebaju upravljati ponavljajućim radnim rasporedima izravno iz električnog ormara.
