Podesivi timer od 30 sekundi do 10 minuta

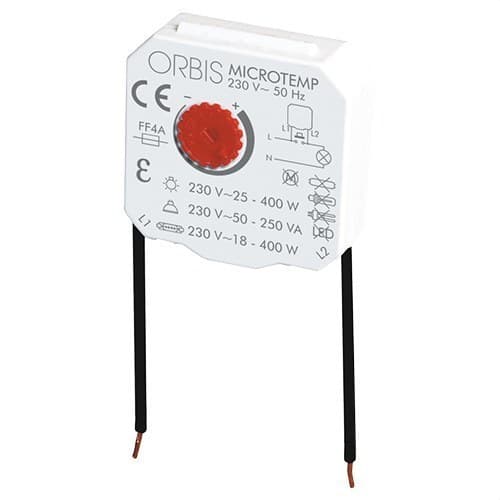

Orbis MICROTEMP timer, referenca OB200004, kompaktni je elektronički timer od 230 V dizajniran za automatizaciju uključivanja i isključivanja rasvjetnih krugova tijekom podesivog razdoblja od 30 sekundi do 10 minuta. Njegova mala veličina omogućuje skriveno ugradnju iza tipkala, u univerzalnu mehanizamsku kutiju, razvodnu kutiju, spojnu kutiju ili spušteni strop.

MICROTEMP koristi priključak s samo 2 vodiča i ne zahtijeva neutralni vodič na mjestu ugradnje. Kompatibilan je sa standardnim tipkalima, podržava neograničen broj dodatnih tipkala i ima ponovno aktivirajuće vremensko kašnjenje, pa nova pritiska tijekom ciklusa ponovno pokreće odabrano vrijeme.

Podesivo vremensko kašnjenje od 30 sekundi do 10 minuta

Vrijeme rada podešava se pomoću regulatora smještenog na prednjoj strani uređaja. Raspon od 30 sekundi do 10 minuta omogućuje prilagodbu uključivanja za stubišta, hodnike, zajednička dvorišta, toalete i druga područja gdje rasvjeta treba ostati aktivna samo određeno vrijeme.

Nakon isteka odabranog razdoblja, MICROTEMP automatski isključuje opterećenje. Ako se tijekom aktivnog timera ponovno pritisne tipkalo, ciklus ponovno započinje od početka.

Ugradnja s 2 vodiča i bez nule

Jedna od glavnih značajki MICROTEMP-a je priključak putem samo dva vodiča. Uređaj se spaja paralelno s tipkalom i ne zahtijeva neutralni vodič u mehanizamskoj kutiji.

Ova konfiguracija olakšava ugradnju u određene postojeće instalacije gdje dolaze samo faza i povrat rasvjete, bez potrebe za većim izmjenama ožičenja.

Skrivena montaža u mehanizamsku ili spojnu kutiju

Tijelo timera mjeri približno 40 x 40 x 14 mm, pa se može smjestiti iza tipkala unutar univerzalne kutije ili ugraditi u razvodnu kutiju, spojnu kutiju ili spušteni strop.

Nakon montaže, MICROTEMP ostaje skriven, a korisnik i dalje upravlja rasvjetom putem klasičnih tipkala, bez potrebe za ugradnjom vidljivog posebnog mehanizma.

Kompatibilan s bilo kojim standardnim tipkalom

Orbis navodi kompatibilnost s uobičajenim tipkalima na tržištu. Osim toga, mogu se ugraditi dodatna tipkala bez ograničenja, što omogućuje aktiviranje istog kruga s različitih točaka stubišta, hodnika ili zajedničkog prostora.

Također podržava osvijetljena tipkala unutar konfiguracije predviđene od strane proizvođača.

Ponovno aktivirajuće vremensko kašnjenje

Ponovno aktivirajući rad omogućuje automatsko produljenje razdoblja osvjetljenja. Kada se tijekom aktivnog vremenskog kašnjenja ponovno pritisne tipkalo, MICROTEMP pokreće novi puni ciklus s istim podešenim vremenom.

Ova je funkcija posebno korisna na stubištima i u zajedničkim prostorima, jer različiti korisnici mogu ponovno pokrenuti vremensko kašnjenje prilikom ulaska u prostor.

Korištenje kao automatski prekidač za stubište i timer

Osim uporabe kao automatski prekidač za stubište, Orbis upute predviđaju različite načine spajanja kako bi se mogao koristiti kao timer pri uključenju ili isključenju.

Njegov dizajn omogućuje, među ostalim mogućnostima, pretvaranje određenih dugih impulsa u kraće vremenski ograničene impulse, uvijek prema električnim shemama koje navodi proizvođač.

Dizajniran za žarulje sa žarnom niti i halogene žarulje

MICROTEMP koristi elektronički izlaz putem poluvodiča. Zbog sustava rada s 2 vodiča, Orbis propisuje određena minimalna i maksimalna opterećenja koja se moraju poštovati.

• Žarulje sa žarnom niti: od 25 do 400 W.
• Niskonaponske halogene žarulje 12 V AC: od 50 do 250 VA.
• Halogene žarulje 230 V AC: od 18 do 400 W.

Nije kompatibilan s LED rasvjetom ni elektroničkim opterećenjima

Važno je napomenuti da Orbis MICROTEMP nije dizajniran za sve vrste rasvjete. Proizvođač izričito navodi da se ne smije koristiti s elektroničkim opterećenjima.

• LED rasvjeta: nije kompatibilna.
• Fluorescentne žarulje: nisu kompatibilne.
• CFL štedne žarulje: nisu kompatibilne.
• Elektronički downlighti: nisu kompatibilni.
• Motori: nisu kompatibilni.
• Releji: nisu kompatibilni.

Za instalacije s LED rasvjetom ili elektroničkim opterećenjima treba koristiti Orbis timere posebno pripremljene za te tehnologije.

Prekidna moć 1,5 A

MICROTEMP nudi prekidnu moć od 1,5 A pri 230 V AC. Njegov sklopni element je poluvodičkog tipa, pa je potrebno poštovati i maksimalnu struju i minimalne i maksimalne rasponе snage navedene za svako kompatibilno opterećenje.

Zaštita putem unutarnjeg osigurača

Uređaj ima brzi osigurač tipa F od 4 A za unutarnju zaštitu. Taj osigurač nije zamjenjiv, pa nije predviđen za zamjenu od strane korisnika.

Niska vlastita potrošnja

Potrošnja timera iznosi približno 0,5 W, odnosno 5,5 VA. Radi s napajanjem od 230 V AC i frekvencijom od 50 Hz.

IP20 zaštita za unutarnje instalacije

MICROTEMP ima stupanj zaštite IP20 prema EN 60529 i klasu II kada je pravilno ugrađen. Namijenjen je unutarnjim prostorima i zaštićen unutar mehanizamske kutije, spojne kutije ili odgovarajućeg kućišta.

Njegov radni temperaturni raspon iznosi od -10 do +50 °C, dok za transport i skladištenje podnosi temperature od -20 do +60 °C.

Tehničke karakteristike Orbis MICROTEMP OB200004

• Marka: Orbis.
• Referenca: OB200004.
• Model: MICROTEMP.
• Vrsta: elektronički timer / automatski prekidač za stubište.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Vremensko kašnjenje: od 30 sekundi do 10 minuta.
• Ponovno aktivirajuće vremensko kašnjenje: da.
• Ugradnja: 2 vodiča.
• Neutralni vodič potreban: ne.
• Dodatna tipkala: bez ograničenja.
• Kompatibilnost sa standardnim tipkalima: da.
• Vrsta izlaza: poluvodič.
• Prekidna moć: 1,5 A pri 230 V AC.
• Vlastita potrošnja: 5,5 VA, približno 0,5 W.
• Unutarnja zaštita: brzi osigurač F od 4 A, nezamjenjiv.
• Žarna niti opterećenje: 25-400 W.
• Halogeno opterećenje 12 V AC: 50-250 VA.
• Halogeno opterećenje 230 V AC: 18-400 W.
• Kompatibilnost s fluorescentnim žaruljama: ne.
• Kompatibilnost s CFL žaruljama: ne.
• Kompatibilnost s elektroničkim downlightima: ne.
• Kompatibilnost s LED rasvjetom: ne.
• Kompatibilnost s motorima: ne.
• Kompatibilnost s relejima: ne.
• Montaža: skrivena u mehanizamskoj kutiji, spojnoj kutiji, razvodnoj kutiji ili spuštenom stropu.
• Približne dimenzije tijela: 40 x 40 x 14 mm.
• Presjek vodiča: 1 mm².
• Neto težina: 22 g.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II uz pravilnu montažu.
• Radna temperatura: -10 do +50 °C.
• Temperatura transporta i skladištenja: -20 do +60 °C.

Skriveno vremensko kašnjenje bez izmjene vidljivog mehanizma

Orbis MICROTEMP OB200004 omogućuje dodavanje automatskog gašenja instalaciji uz zadržavanje klasičnih tipkala. Njegova mala veličina olakšava skrivanje iza mehanizma, a priključak s 2 vodiča omogućuje uporabu u instalacijama gdje na toj točki nije dostupan neutralni vodič.

Vremensko kašnjenje od 30 sekundi do 10 minuta, ponovno aktivirajući rad i mogućnost spajanja više tipkala čine ga posebno praktičnim rješenjem za stubišta, zajednička dvorišta, hodnike i druga prolazna područja opremljena žaruljama sa žarnom niti ili halogenom rasvjetom.

Važno: MICROTEMP nije kompatibilan s LED rasvjetom, fluorescentnim žaruljama, CFL žaruljama, elektroničkim downlightima, motorima ni relejima. Prije ugradnje potrebno je provjeriti da se opterećenje nalazi unutar minimalnih i maksimalnih raspona koje navodi Orbis.
