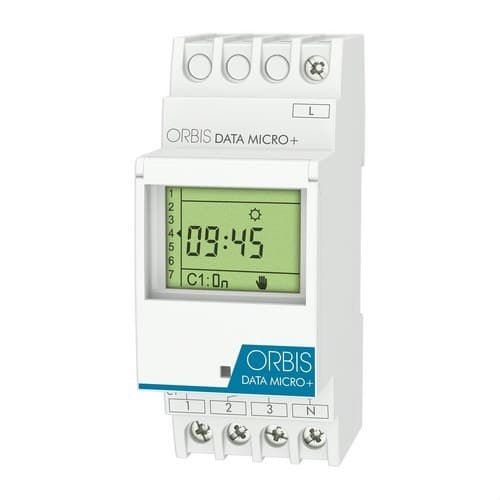

Digitalni vremenski prekidač DATA MICRO+

Digitalni vremenski prekidač Orbis DATA MICRO+, referenca OB172012N, modularni je programator od 230 V dizajniran za automatizaciju električnog kruga putem programiranja u sekundama, dnevno ili tjedno. Ima jedan preklopni kontakt bez potencijala od 16(10) A, do 32 programa, funkciju impulsa od 1 do 59 sekundi i posebno razdoblje godišnjeg odmora do 99 dana.

Ugradnja se izvodi na DIN šinu i zauzima 2 modula širine. Programiranje se obavlja putem LCD zaslona i izbornika vođenog ikonama, što olakšava podešavanje rasporeda rasvjete, pumpi za navodnjavanje, klimatizacije, signalizacije i druge električne opreme. Osim toga, uključuje rezervu rada do 4 godine, automatsku promjenu ljetnog-zimskog vremena i privremeno ili trajno ručno upravljanje.

Dnevno i tjedno programiranje s do 32 programa

Orbis DATA MICRO+ omogućuje pohranu do 32 programa za postavljanje vremena uključivanja i isključivanja tijekom dana ili tjedna. Na taj se način rad instalacije može prilagoditi različitim danima i vremenskim intervalima bez potrebe za ručnim upravljanjem.

Programiranje ima minimalnu rezoluciju od 1 sekunde, pružajući visoku preciznost za primjene koje zahtijevaju kratke manevre ili aktivaciju u točno određeno vrijeme.

Jedan preklopni kontakt bez potencijala

Referenca OB172012N odnosi se na verziju DATA MICRO+ s jednim krugom. Uključuje jedan normalno otvoreni i normalno zatvoreni preklopni kontakt, bez potencijala, sa sposobnošću prekidanja od 16(10) A pri 250 V AC.

Kontakt je izrađen od AgSnO2 i omogućuje izravno upravljanje različitim vrstama opterećenja unutar maksimalnih snaga koje navodi Orbis.

Programabilni impulsi od 1 do 59 sekundi

Osim uobičajenih manevara uključivanja i isključivanja u određeno vrijeme, DATA MICRO+ omogućuje programiranje impulsa u trajanju od 1 do 59 sekundi.

Ova funkcija proširuje mogućnosti uporabe u primjenama kao što su sirene, signalizacija, privremeno upravljanje relejima ili drugom opremom koja treba biti aktivna samo nekoliko sekundi.

Razdoblje godišnjeg odmora do 99 dana

Programator uključuje posebno razdoblje godišnjeg odmora koje se može konfigurirati do maksimalno 99 dana. Tijekom tog intervala uobičajeni programi se deaktiviraju bez potrebe za njihovim brisanjem iz memorije.

Ova je značajka posebno korisna u uredima, trgovinama, obrazovnim ustanovama i drugim objektima koji su zatvoreni tijekom određenih razdoblja.

Privremeno ili trajno ručno upravljanje

Stanje izlaza može se ručno promijeniti na samom programatoru. DATA MICRO+ omogućuje privremeno uključivanje ili isključivanje, koje nakratko mijenja automatski rad, ili postavljanje trajnog ručnog stanja.

Ove funkcije olakšavaju održavanje, ispitivanja ili situacije u kojima se privremeno ne želi slijediti programirani raspored.

Automatska promjena ljetnog-zimskog vremena

Sat uključuje upravljanje promjenom vremena između ljeta i zime. Može se konfigurirati za automatsku promjenu prema kalendaru Europske unije, programirati prema vlastitim postavkama ili ostaviti deaktiviranim.

Ova funkcija omogućuje ispravno zadržavanje vremena uključivanja i isključivanja tijekom cijele godine bez potrebe za ručnim podešavanjem sata pri svakoj sezonskoj promjeni.

Rezerva rada do 4 godine

DATA MICRO+ uključuje litijsku bateriju koja osigurava rezervu rada do 4 godine bez mrežnog napajanja. Na taj način sat i programi mogu se održati tijekom prekida napajanja ili tijekom razdoblja kada je razvodni ormar isključen.

U ovoj generaciji DATA MICRO+, Orbis navodi internu litijsku bateriju koja se ne može zamijeniti.

LCD zaslon s programiranjem vođenim ikonama

Programator ima LCD zaslon koji prikazuje vrijeme, dan i stanje rada kruga. Sustav izbornika koristi ikone za vođenje korisnika tijekom konfiguracije.

Vremenski format je 24 sata, a točnost sata doseže ±1 sekundu svakih 24 sata pri referentnoj temperaturi od 23 °C zahvaljujući kvarcnom oscilatoru.

Prozirni plombabilni poklopac

Prednji upravljački elementi zaštićeni su prozirnim plombabilnim prozorom. Ova značajka omogućuje vizualnu provjeru informacija na zaslonu, a istodobno pomaže spriječiti neovlaštene izmjene programiranja.

Zbog toga je DATA MICRO+ posebno prikladan za električne ormare u stambenim zajednicama, trgovinama, uredima, obrazovnim ustanovama i drugim objektima dostupnima različitim korisnicima.

Kapacitet za različite vrste opterećenja

Normalno otvoreni kontakt podržava različite maksimalne snage ovisno o vrsti priključenog potrošača:

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V AC: do 2000 VA.
• Halogene žarulje na 230 V AC: do 3000 W.
• Štedne žarulje: do 600 VA.
• Downlight rasvjeta: do 400 VA.
• LED rasvjeta: do 90 VA.

Kod opterećenja s visokim udarnim strujama posebno treba provjeriti da se ne premašuju granice koje je naveo proizvođač.

Modularni format za DIN šinu

Orbis DATA MICRO+ dizajniran je za montažu na DIN šinu i zauzima 2 modula, što odgovara približno 35 mm širine. Vanjske dimenzije su 35 x 88 x 65 mm, a neto masa 135 g.

Priključivanje se izvodi vijčanim stezaljkama i omogućuje vodiče maksimalnog presjeka 4 mm². Navedeni maksimalni moment pritezanja iznosi 0,8 Nm.

Napajanje od 230 V

Referenca OB172012N odnosi se posebno na verziju napajanu s 230 V AC ±10%, s nazivnom frekvencijom 50/60 Hz. Vlastita potrošnja iznosi 7,3 VA, što odgovara približno 1,2 W.

Orbis ima i druge DATA MICRO+ reference za različite naponske razine napajanja, stoga je važno provjeriti šifru proizvoda pri zamjeni postojećeg programatora.

Zaštita IP20 za električne ormare

DATA MICRO+ ima stupanj zaštite IP20 prema EN 60529 i klasu II kada je pravilno ugrađen. Namijenjen je za ugradnju unutar električnih ormara zaštićenih od vode i pristupa aktivnim dijelovima.

Njegov normalni radni raspon je od -10 do +45 °C, dok se navedena granična radna temperatura koju navodi Orbis proteže od -30 do +50 °C.

Primjene Orbis DATA MICRO+

Njegovo tjedno programiranje, funkcija impulsa i kontakt bez potencijala omogućuju uporabu DATA MICRO+ u brojnim stambenim, tercijarnim i profesionalnim instalacijama:

• Programiranje unutarnje i vanjske rasvjete.
• Električne pumpe za sustave navodnjavanja.
• Rasporedi rada klimatizacije u uredima.
• Sirene u obrazovnim ustanovama.
• Reklamni natpisi i signalizacija.
• Električna oprema u trgovinama i javnim zgradama.
• Automatizacija krugova u kompatibilnim industrijskim instalacijama.

Tehničke karakteristike Orbis DATA MICRO+ OB172012N

• Marka: Orbis.
• Referenca: OB172012N.
• Model: DATA MICRO+.
• Vrsta: modularni digitalni vremenski prekidač.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Broj krugova: 1.
• Krug: bez potencijala.
• Vrsta kontakta: preklopni NO/NC.
• Materijal kontakta: AgSnO2.
• Prekidna moć: 16(10) A pri 250 V AC.
• Broj programa: do 32.
• Programiranje: po sekundama, dnevno i tjedno.
• Minimalno vrijeme manevra: 1 sekunda.
• Preciznost manevra: u sekundi.
• Impulsi: od 1 do 59 sekundi.
• Posebno razdoblje godišnjeg odmora: do 99 dana.
• Ručno upravljanje: privremeno ili trajno.
• Promjena ljeto-zima: automatska EU, programabilna ili deaktivabilna.
• Zaslon: LCD.
• Vremenski format: 24 sata.
• Rezerva rada: do 4 godine bez napajanja.
• Baterija: interna litijska, nezamjenjiva.
• Točnost sata: ±1 s/24 h pri 23 °C.
• Vlastita potrošnja: 7,3 VA, približno 1,2 W.
• Prozirni plombabilni poklopac: da.
• Zaključavanje tipkovnicom: ne.
• Brojač sati: ne.
• Maksimalno opterećenje žarulja sa žarnom niti: 3000 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 2000 VA.
• Maksimalno opterećenje halogenih 230 V AC: 3000 W.
• Maksimalno opterećenje štednih žarulja: 600 VA.
• Maksimalno opterećenje downlighta: 400 VA.
• Maksimalno opterećenje LED: 90 VA.
• Montaža: DIN šina.
• Broj modula: 2.
• Dimenzije: 35 x 88 x 65 mm.
• Neto masa: 135 g.
• Priključak: vijčane stezaljke.
• Maksimalni presjek vodiča: 4 mm².
• Maksimalni moment pritezanja: 0,8 Nm.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II uz pravilnu montažu.
• Nazivni impulsni napon: 4 kV.
• Radna temperatura: -10 do +45 °C.
• Granična radna temperatura: -30 do +50 °C.
• Temperatura transporta i skladištenja: -35 do +60 °C.

Precizno vremensko upravljanje u kompaktnom formatu

Orbis DATA MICRO+ OB172012N kombinira dnevno i tjedno programiranje, maneuvre s preciznošću od jedne sekunde i funkciju impulsa u programatoru od samo 2 DIN modula. Njegov preklopni kontakt bez potencijala olakšava integraciju u brojne upravljačke i automatizacijske krugove.

Rezerva rada do 4 godine, razdoblje godišnjeg odmora, automatska promjena vremena i plombabilni poklopac zaokružuju rješenje posebno prikladno za instalacije u kojima je potrebno održavati pouzdanu vremensku kontrolu bez pretjerano složene konfiguracije.

Važno: referenca OB172012N odnosi se na DATA MICRO+ s jednim krugom i napajanjem od 230 V. Za dva neovisna kruga, Orbis nudi DATA MICRO 2+. Ugradnja se mora izvesti prema shemi proizvođača i uz poštivanje maksimalnih opterećenja navedenih za svaku vrstu potrošača.
