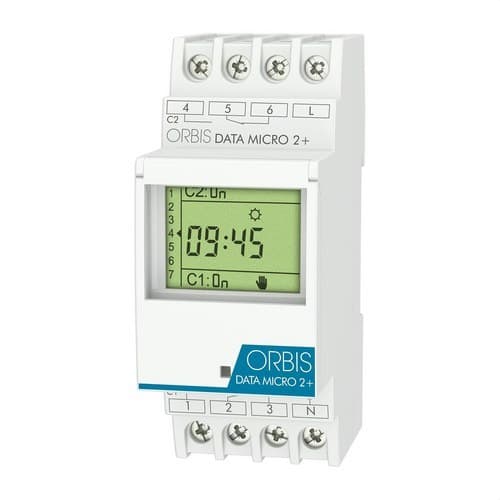

Digitalni vremenski prekidač DATA MICRO 2+

Digitalni vremenski prekidač Orbis DATA MICRO 2+, referenca OB171912N, modularni je programator od 230 V dizajniran za automatizaciju dvaju neovisnih električnih krugova putem programiranja u sekundama, dnevno ili tjedno. Raspolaže s dva preklopna beznaponska kontakta 16(10) A, do 32 programa, funkcijom impulsa od 1 do 59 sekundi i posebnim razdobljem godišnjeg odmora do 99 dana.

Ugradnja se izvodi na DIN šinu i zauzima samo 2 modula. Programiranje se obavlja putem vođenog izbornika s ikonama i LCD zaslona koji prikazuje potrebne informacije za podešavanje rasporeda i provjeru radnog stanja. Osim toga, uključuje rezervu rada putem litijske baterije, automatsku promjenu ljetnog i zimskog vremena te mogućnost privremenog ili trajnog ručnog upravljanja.

Dva neovisna kruga

Referenca OB171912N odnosi se konkretno na model DATA MICRO 2+, opremljen s dva neovisna izlazna kruga. Svaki krug ima jedan preklopni beznaponski kontakt, što omogućuje upravljanje dvama različitim opterećenjima ili uređajima putem jednog vremenskog prekidača.

Svaki izlaz nudi prekidnu moć od 16(10) A pri 250 V AC, pružajući kompaktno rješenje za instalacije u kojima je potrebno automatizirati dva kruga bez korištenja dva odvojena programatora.

Do 32 dnevna ili tjedna programa

DATA MICRO 2+ omogućuje pohranu do 32 programa uključivanja i isključivanja. Maniopulacije se mogu konfigurirati dnevno ili tjedno, prilagođavajući rad svake instalacije predviđenim rasporedima.

Ova je mogućnost prikladna za automatizaciju rasvjete, klimatizacije, električnih pumpi za navodnjavanje, sirena, signalizacije i druge opreme koja se mora uključivati ili isključivati u određeno vrijeme.

Programiranje s preciznošću od 1 sekunde

Programator nudi minimalno vrijeme upravljanja od 1 sekunde i preciznost programiranja u sekundi. Njegov interni sat koristi kvarcni kristal i ima točnost rada od ±1 sekunde svakih 24 sata pri referentnoj temperaturi od 23 °C.

Ove značajke omogućuju korištenje DATA MICRO 2+ kako za uobičajena vremenska programiranja tako i za primjene koje zahtijevaju kratke i precizne maniopulacije.

Funkcija impulsa od 1 do 59 sekundi

Osim uobičajenih uključivanja i isključivanja u određeno vrijeme, Orbis DATA MICRO 2+ omogućuje programiranje impulsa u trajanju od 1 do 59 sekundi.

Ova je funkcija posebno korisna za primjene kao što su sirene u školama, zvučna signalizacija, privremena aktivacija releja, automatizacije i druga oprema koja treba biti uključena samo nekoliko sekundi.

Posebno razdoblje godišnjeg odmora do 99 dana

DATA MICRO 2+ omogućuje konfiguriranje posebnog razdoblja godišnjeg odmora do 99 dana. Tijekom tog intervala uobičajeni programi mogu se privremeno deaktivirati bez potrebe za njihovim brisanjem.

Nakon završetka posebnog razdoblja uređaj može ponovno preuzeti prethodno postavljeni vremenski rad, što olakšava upravljanje uredima, obrazovnim ustanovama, trgovinama i drugim objektima s razdobljima zatvaranja.

Ručno upravljanje privremeno ili trajno

Izlazi se mogu ručno aktivirati s samog programatora. Orbis omogućuje privremene promjene stanja kontakata ili postavljanje trajnog uključivanja ili isključivanja kada je potrebno privremeno poništiti automatsko programiranje.

Ova funkcija olakšava održavanje, ispitivanja i situacije u kojima korisnik treba izravno upravljati krugovima.

Automatska promjena ljetnog i zimskog vremena

Vremenski prekidač uključuje upravljanje prijelazom između zimskog i ljetnog vremena. Može se konfigurirati za automatsku promjenu prema europskom kalendaru, programirati prema vlastitim postavkama ili potpuno deaktivirati.

Ova značajka sprječava potrebu za ručnim podešavanjem vremena uređaja u instalacijama koje koriste sezonsku promjenu vremena.

Rezerva rada do 4 godine

Orbis DATA MICRO 2+ uključuje internu litijsku bateriju koja osigurava rezervu rada do 4 godine bez električnog napajanja. Na taj način sat i programi mogu se održati tijekom duljih prekida napajanja ili tijekom razdoblja kada je uređaj odspojen s mreže.

Prema službenom tehničkom listu, litijska baterija ove verzije nije zamjenjiva.

LCD zaslon i programiranje vođeno ikonama

Uređaj ima LCD zaslon i sustav programiranja putem ikona koji olakšava pristup različitim funkcijama. Korišteni vremenski format je 24-satni.

Prednja strana uključuje prozirni plombabilni poklopac, namijenjen otežavanju neovlaštenih manipulacija nakon dovršetka programiranja uređaja.

Preklopni beznaponski kontakti

Dva kruga DATA MICRO 2+ koriste preklopne NA/NC beznaponske kontakte. Ova konfiguracija proširuje mogućnosti integracije u upravljačke krugove, jer se kontakti mogu koristiti za uključivanje ili isključivanje različitih opterećenja prema potrebama projekta.

Kontakti su izrađeni od AgSnO₂ i nude nazivnu prekidnu sposobnost od 2 x 16(10) A pri 250 V AC.

Kapacitet za različite vrste rasvjete

Orbis navodi sljedeća preporučena maksimalna opterećenja za normalno otvorene kontakte:

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V AC: do 2000 VA.
• Halogene žarulje na 230 V AC: do 3000 W.
• Štedne žarulje: do 600 VA.
• Downlight rasvjeta: do 400 VA.
• LED rasvjeta: do 90 VA.

Dopuštena snaga mora se odabrati uzimajući u obzir prirodu opterećenja i moguće udarne struje, osobito kada se priključuju elektronički uređaji ili rasvjetni sustavi.

Kompaktan format od 2 DIN modula

DATA MICRO 2+ ugrađuje se izravno na DIN šinu i zauzima 2 modula, s približnom širinom od 35 mm. Njegove vanjske dimenzije iznose približno 35 x 88 x 65 mm.

Ovaj format omogućuje integraciju dvaju vremenskih kanala unutar električne razvodne ploče uz minimalan prostor, što je posebno praktično u instalacijama s malo raspoloživog mjesta za nove uređaje.

Napajanje od 230 V

Referenca OB171912N odnosi se na verziju napajanu s 230 V AC ±10%, s nazivnom frekvencijom od 50/60 Hz. Vlastita potrošnja koju navodi Orbis iznosi 7,3 VA, što je približno 1,2 W.

Orbis također nudi varijante DATA MICRO + i DATA MICRO 2+ za druge napone, stoga je uvijek potrebno provjeriti referencu prije zamjene postojećeg uređaja.

Primjene Orbis DATA MICRO 2+

Kombinacija dvaju neovisnih krugova, tjednog programiranja i maniopulacija do jedne sekunde omogućuje korištenje DATA MICRO 2+ u brojnim stambenim, komercijalnim i profesionalnim primjenama.

• Programiranje unutarnje i vanjske rasvjete.
• Vremensko upravljanje rasvjetom u uredima.
• Automatizacija električnih pumpi za navodnjavanje.
• Programiranje kompatibilnih sustava klimatizacije.
• Aktivacija sirena u školama i obrazovnim centrima.
• Upravljanje reklamnim panoima i signalizacijom.
• Automatizacija električne opreme u javnim zgradama.
• Upravljanje krugovima u industrijskim instalacijama.

Tehničke karakteristike Orbis DATA MICRO 2+ OB171912N

• Marka: Orbis.
• Referenca: OB171912N.
• Model: DATA MICRO 2+.
• Vrsta: modularni digitalni vremenski prekidač.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Broj krugova: 2.
• Vrsta kontakata: 2 preklopna NA/NC beznaponska kontakta.
• Prekidna moć: 2 x 16(10) A pri 250 V AC.
• Materijal kontakata: AgSnO₂.
• Maksimalan broj programa: 32.
• Programiranje: po sekundama, dnevno i tjedno.
• Minimalno vrijeme upravljanja: 1 sekunda.
• Preciznost programiranja: u sekundi.
• Programabilni impulsi: od 1 do 59 sekundi.
• Posebno razdoblje godišnjeg odmora: 1 razdoblje do 99 dana.
• Ručno upravljanje: privremeno ili trajno.
• Promjena ljeto/zima: automatska za Europu, programabilna ili deaktivabilna.
• Zaslon: LCD.
• Vremenski format: 24 sata.
• Plombabilni poklopac: da.
• Rezerva rada: do 4 godine bez napajanja.
• Vrsta baterije: interna litijska baterija koja se ne može zamijeniti.
• Točnost sata: ±1 s/24 h pri 23 °C.
• Vlastita potrošnja: 7,3 VA, približno 1,2 W.
• Montaža: DIN šina.
• Broj modula: 2.
• Približne dimenzije: 35 x 88 x 65 mm.
• Neto težina: 160 g.
• Priključak: vijčane stezaljke.
• Maksimalni presjek vodiča: 4 mm².
• Maksimalni moment pritezanja: 0,8 Nm.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II u ispravnim uvjetima montaže.
• Nazivni udarni napon: 4 kV.
• Radna temperatura: -10 do +45 °C.
• Granica rada: -30 do +50 °C.
• Temperatura transporta i skladištenja: -35 do +60 °C.
• Maksimalno opterećenje žarulja sa žarnom niti: 3000 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 2000 VA.
• Maksimalno opterećenje halogenih 230 V AC: 3000 W.
• Maksimalno opterećenje štednih žarulja: 600 VA.
• Maksimalno opterećenje downlighta: 400 VA.
• Maksimalno opterećenje LED rasvjete: 90 VA.

Precizno programiranje dvaju krugova s jednog uređaja

Orbis DATA MICRO 2+ OB171912N omogućuje centralizirano programiranje dvaju krugova u kompaktnom uređaju od samo 2 DIN modula. Njegovih 32 programa, beznaponski kontakti, tjedno programiranje i funkcija impulsa pružaju fleksibilnost kako za jednostavne automatizacije tako i za primjene koje zahtijevaju kratkotrajne maniopulacije.

Rezerva rada do 4 godine, automatska promjena ljetnog i zimskog vremena te plombabilni poklopac zaokružuju rješenje namijenjeno instalacijama u kojima se traži automatski i stabilan rad bez potrebe za stalnim podešavanjem programatora.

Važno: priključena opterećenja moraju poštovati granice koje je odredio Orbis za svaku tehnologiju. Ugradnja i ožičenje moraju se izvesti prema shemi proizvođača i važećim električnim propisima.
