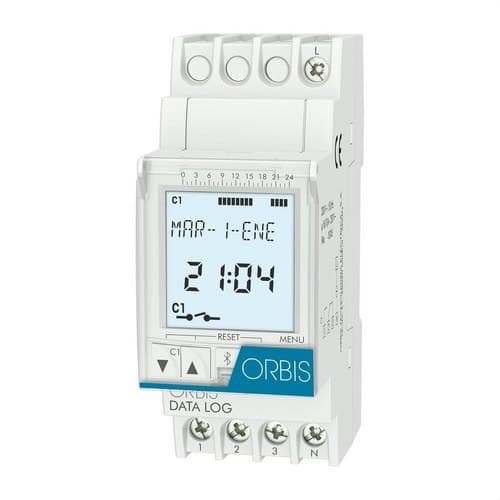

Digitalni vremenski prekidač DATA LOG 230V

Orbis DATA LOG, referenca OB174012, digitalni je vremenski prekidač od 230 V dizajniran za automatizaciju uključivanja i isključivanja električnog kruga putem dnevnih ili tjednih programa. Ugrađuje preklopni kontakt 16(10) A, kapacitet do 40 programa, LCD zaslon s pozadinskim osvjetljenjem i Bluetooth komunikaciju, nudeći napredno rješenje za upravljanje rasvjetom, navodnjavanjem, izlozima, svjetlećim natpisima, fontanama i drugom električnom opremom.

Njegov modularni format od 2 modula omogućuje izravnu ugradnju na DIN šinu unutar razvodnog ormara. Osim uobičajenih radnji uključivanja i isključivanja, podržava kratke impulse, ponavljajuće cikluse, posebna razdoblja godišnjeg odmora, automatsku promjenu ljetnog i zimskog vremena te privremene ili trajne ručne upravljačke radnje.

Dnevno i tjedno programiranje s do 40 programa

DATA LOG omogućuje konfiguraciju do 40 programa kako bi se rad kruga prilagodio stvarnim rasporedima svake instalacije. Može se postaviti različito programiranje prema danu u tjednu ili grupirati više dana kada trebaju koristiti iste rasporede.

Ova fleksibilnost omogućuje automatizaciju stambenih, poslovnih, zajedničkih ili profesionalnih instalacija, izbjegavajući nepotrebna uključivanja i osiguravajući da oprema radi samo u predviđenim vremenskim intervalima.

Jedan preklopni krug od 16(10) A

Referenca OB174012 odnosi se na verziju DATA LOG s jednim krugom. Ugrađuje preklopni kontakt s prekidnom moći 16(10) A pri 250 V AC, što omogućuje izravno upravljanje različitim vrstama opterećenja unutar granica koje je odredio Orbis.

Za primjene koje trebaju upravljati s dva neovisna kruga, Orbis nudi verziju DATA LOG 2, dok je referenca OB174012 posebno namijenjena upravljanju jednim krugom.

ON/OFF radnje, impulsi i ciklusi

Osim uobičajenih programiranja na fiksno vrijeme, Orbis DATA LOG omogućuje konfiguraciju različitih vrsta radnji za specifičnije primjene automatizacije.

• Fiksno vrijeme ON/OFF: uključivanje ili isključivanje kruga u programirano vrijeme.
• Impulsi: radnje s programabilnim trajanjem od 1 do 59 sekundi.
• Ciklusi: ponavljajuće sekvence od 1 do 59 sekundi i/ili od 1 minute do 23 sata i 59 minuta.
• Ručna radnja: omogućuje privremenu promjenu stanja kruga.
• Trajna radnja: održava izlaz uključenim ili isključenim neovisno o vremenskom programu.

Programiranje putem Bluetootha

Trenutna verzija DATA LOG OB174012 standardno uključuje Bluetooth 5 LE komunikaciju, što omogućuje programiranje putem kompatibilnog pametnog telefona uz izravno korištenje prednjih upravljačkih tipki uređaja.

Ova povezivost olakšava izradu i izmjenu rasporeda kada je programator ugrađen unutar razvodnog ormara te omogućuje upravljanje njegovim funkcijama putem kompatibilnih Orbis softverskih rješenja.

LCD zaslon s pozadinskim osvjetljenjem

DATA LOG uključuje grafički LCD zaslon s pozadinskim osvjetljenjem koji omogućuje jasno očitavanje vremena, programiranja i stanja kruga. Uređaj također prikazuje dnevni raspored koji olakšava vizualizaciju konfiguriranih razdoblja rada.

Pozadinsko osvjetljenje i podešavanje kontrasta pojednostavljuju programiranje i održavanje čak i kada je razvodni ormar postavljen u prostoru sa slabim osvjetljenjem.

Četiri posebna razdoblja za godišnje odmore i blagdane

Programator omogućuje definiranje do četiri posebna godišnja razdoblja. Ta se razdoblja mogu koristiti za privremenu prilagodbu rada tijekom godišnjih odmora, blagdana, zatvaranja poduzeća ili drugih datuma kada se uobičajeni raspored instalacije mijenja.

Na taj način nije potrebno brisati uobičajeni tjedni program svaki put kada dođe do iznimke u kalendaru.

Automatska promjena ljetnog i zimskog vremena

DATA LOG može automatski izvršiti prijelaz između ljetnog i zimskog vremena ovisno o odabranoj zemlji. Ova se funkcija također može deaktivirati kada karakteristike instalacije zahtijevaju održavanje fiksnog vremena tijekom cijele godine.

Rezerva rada s izmjenjivom baterijom

Vremenski prekidač ugrađuje zamjenjivu bateriju CR2032 od 3 V i 220 mAh, namijenjenu očuvanju sata i programiranja kada se prekine mrežno napajanje.

Trenutna dokumentacija Orbis-a navodi rezervu do 5 godina s ugrađenom baterijom i uređajem isključenim iz mreže te procijenjeni vijek trajanja baterije do 10 godina kada je vremenski prekidač pod naponom.

Čak i bez ispravne baterije, uređaj ima kondenzator velikog kapaciteta koji može održati pohranjeno programiranje približno 48 sati bez napajanja.

Brojač sati rada

DATA LOG integrira brojač sati rada kanala. Ova funkcija omogućuje uvid u to koliko je dugo krug bio aktiviran i može biti posebno korisna za planiranje održavanja ili nadzor uporabe rasvjetnih tijela i druge električne opreme.

Zaključavanje tipkovnice i plombirajući poklopac

Kako bi se spriječile slučajne ili neovlaštene izmjene, programator ima zaključavanje tipkovnice. Također uključuje plombirajući prednji poklopac koji omogućuje fizičko ograničavanje pristupa upravljačkim elementima.

Ove su značajke posebno korisne u stambenim zgradama, javnim objektima, trgovinama, komunalnim instalacijama i drugim razvodnim ormarima kojima pristupa više osoba.

Nosivost

Kontakt DATA LOG-a nudi prekidnu moć 16(10) A pri 250 V AC. Preporučena maksimalna opterećenja ovise o tehnologiji priključenih prijamnika.

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V: do 2000 VA.
• Halogene žarulje na 230 V: do 3000 W.
• Štedne žarulje: do 600 VA.
• Downlight rasvjeta: do 400 VA u konvencionalnoj konfiguraciji.
• LED rasvjeta: do 90 VA u konvencionalnoj konfiguraciji.

Orbis također dokumentira veće kapacitete za određena elektronička opterećenja kada se koristi preklapanje s detekcijom prolaza kroz nulu. Uvijek treba provjeriti konkretnu konfiguraciju i poštovati maksimalnu snagu koju navodi proizvođač.

Kompaktan format od 2 DIN modula

Orbis DATA LOG dizajniran je za ugradnju na DIN šinu i zauzima samo 2 modula širine. Njegove dimenzije su približno 35 x 88 x 65 mm, što olakšava integraciju uz ostale upravljačke i zaštitne elemente razvodnog ormara.

Priključivanje se izvodi pomoću vijčanih stezaljki i podržava krute ili fleksibilne vodiče presjeka između 1 i 6 mm². Maksimalni moment pritezanja koji navodi proizvođač iznosi 0,8 Nm.

Tehničke karakteristike Orbis DATA LOG OB174012

• Marka: Orbis.
• Referenca: OB174012.
• Model: DATA LOG.
• Vrsta: modularni digitalni vremenski prekidač.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Broj krugova: 1.
• Vrsta kontakta: preklopni.
• Prekidna moć: 16(10) A pri 250 V AC.
• Maksimalni broj programa: 40.
• Programiranje: dnevno i tjedno.
• Posebna razdoblja: 4.
• Radnje: ON/OFF, ručna, trajna, impulsi i ciklusi.
• Trajanje impulsa: od 1 do 59 sekundi.
• Ciklusi: od 1 do 59 sekundi i/ili od 1 minute do 23 sata i 59 minuta.
• Točnost programiranja: u sekundu.
• Točnost sata: ±1 s/24 h pri 23 °C.
• Promjena ljeto/zima: automatska po zemlji ili deaktivabilna.
• Brojač sati: da.
• Komunikacija: Bluetooth 5 LE.
• Zaslon: LCD s pozadinskim osvjetljenjem.
• Format vremena: 12/24 sata.
• Zaključavanje tipkovnice: da.
• Plombirajući prednji poklopac: da.
• Baterija: CR2032, 3 V, 220 mAh, izmjenjiva.
• Rezerva s baterijom i bez mrežnog napajanja: do 5 godina.
• Vijek trajanja baterije uz mrežno napajanje: do 10 godina.
• Održavanje programiranja bez baterije i bez mreže: približno 48 sati.
• Vlastita potrošnja pri 230 V: približno 1 W.
• Stupanj zaštite: IP20.
• Klasa zaštite: Klasa II u ispravnim uvjetima montaže.
• Nazivni impulsni napon: 4 kV.
• Radna temperatura: -10 do 55 °C.
• Montaža: DIN šina.
• Širina: 2 DIN modula.
• Približne dimenzije: 35 x 88 x 65 mm.
• Neto težina: približno 95 g.
• Priključak: vijčane stezaljke.
• Presjek vodiča: 1-6 mm², kruti ili fleksibilni.
• Maksimalni moment pritezanja: 0,8 Nm.

Primjene vremenskog prekidača DATA LOG

Zbog tjednog programiranja, funkcija impulsa i ciklusa te mogućnosti postavljanja posebnih razdoblja, DATA LOG može se koristiti za automatizaciju brojnih električnih krugova.

• Rasvjeta stambenih zgrada.
• Vanjska i dekorativna rasvjeta.
• Svjetleći natpisi i izlozi.
• Ulična ili javna rasvjeta.
• Fontane i vrtovi.
• Sustavi navodnjavanja.
• Rasvjeta u uredima i poslovnim prostorima.
• Vremenska automatizacija kompatibilne električne opreme.

Napredno vremensko upravljanje u samo 2 modula

Orbis DATA LOG OB174012 kombinira 40 programa, dnevno i tjedno programiranje, impulse, cikluse i četiri posebna razdoblja u jednom kompaktnom programatoru. Pozadinski osvijetljen zaslon i Bluetooth povezivost pojednostavljuju i početnu konfiguraciju i kasnije izmjene rasporeda.

Njegova rezerva rada, brojač sati, zaključavanje tipkovnice i preklopni kontakt 16(10) A zaokružuju svestrano rješenje za instalacije u kojima je potrebno precizno i lako prilagodljivo vremensko upravljanje.

Važno: prije priključivanja bilo kojeg uređaja potrebno je provjeriti struju, snagu i vrstu opterećenja kako bi se poštovala ograničenja koja je odredio Orbis. Ugradnju i ožičenje treba izvesti prema uputama proizvođača i važećim električnim propisima.
