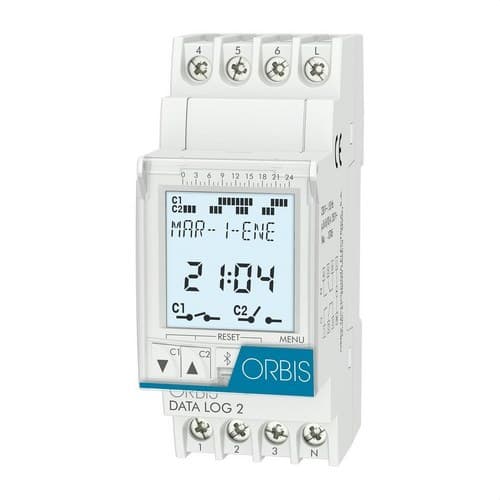

Digitalni vremenski prekidač DATA LOG 2 230V

Orbis DATA LOG 2, referenca OB175012, digitalni je vremenski prekidač od 230 V dizajniran za automatizaciju dvaju električnih krugova neovisno putem dnevnih, tjednih, impulsnih ili cikličkih programa. Ima 40 programa, dva preklopna kontakta do 16(10) A, LCD zaslon s pozadinskim osvjetljenjem i montažu na DIN šinu, pri čemu zauzima samo 2 modula.

Njegov veliki programski kapacitet omogućuje upravljanje rasvjetom, reklamnim natpisima, izlozima, fontanama, vrtovima i drugim električnim krugovima s definiranim rasporedima. Također uključuje Bluetooth komunikaciju, automatsku promjenu ljetnog i zimskog vremena, posebna razdoblja godišnjeg odmora, brojač radnih sati i zamjenjivu bateriju koja održava sat i programiranje u slučaju nestanka napajanja.

Dva kruga programabilna neovisno

DATA LOG 2 razlikuje se od verzije DATA LOG po tome što ima dva izlazna kruga. Svaki koristi preklopni kontakt kapaciteta do 16(10) A pri 250 V AC, što omogućuje upravljanje dvama opterećenjima ili skupinama opterećenja putem jednog uređaja.

Ova je konfiguracija posebno praktična kada je potrebno automatizirati dva kruga s različitim rasporedima bez ugradnje dvaju zasebnih vremenskih prekidača.

Do 40 dnevnih ili tjednih programa

Programator omogućuje pohranu do 40 programa i dnevne ili tjedne konfiguracije. Tako je moguće definirati različite rasporede za svaki dan ili postaviti sekvence prilagođene uobičajenom radu instalacije.

Uređaj nudi programsku preciznost u sekundi i sat upravljan kvarcnim kristalom s navedenom točnošću od ±1 sekundu svakih 24 sata pri 23 °C.

ON/OFF manevri, impulsi i ciklusi

Osim uobičajenog uključivanja i isključivanja u određeno vrijeme, Orbis DATA LOG 2 omogućuje konfiguraciju različitih vrsta upravljanja kako bi se prilagodio naprednijim aplikacijama automatizacije.

• Fiksno vrijeme ON/OFF: uključivanje ili isključivanje u programirano vrijeme.
• Impulsi: upravljanja s podesivim trajanjem između 1 i 59 sekundi.
• Ciklusi: ponavljajući rad s intervalima od 1 do 59 sekundi ili od 1 minute do 23 sata i 59 minuta.
• Ručno upravljanje: privremena promjena stanja krugova.
• Trajno upravljanje: omogućuje održavanje izlaza uključenim ili isključenim neovisno o postavljenom programu.

Četiri posebna razdoblja godišnjeg odmora

DATA LOG 2 omogućuje definiranje do četiri posebna razdoblja tijekom godine. Ova funkcija olakšava promjenu uobičajenog rada tijekom godišnjih odmora, blagdana, sezonskih zatvaranja ili drugih iznimnih datuma bez brisanja glavnog tjednog programa.

Zahvaljujući tim posebnim razdobljima, programator se bolje prilagođava zgradama, trgovinama, zajednicama, uredima i instalacijama gdje se rasporedi mijenjaju u određenim dijelovima godine.

Automatska promjena ljetnog i zimskog vremena

Uređaj uključuje automatsku promjenu između ljetnog i zimskog vremena, podesivu prema zemlji. Također je moguće deaktivirati ovu funkciju kada to zahtijevaju potrebe instalacije.

Ova značajka uklanja potrebu za ručnim podešavanjem sata pri svakoj sezonskoj promjeni vremena.

Programiranje i upravljanje putem Bluetootha

DATA LOG asortiman omogućuje konfiguraciju putem Bluetooth komunikacije i kompatibilnih mobilnih uređaja, uz programiranje izravno s prednjih upravljačkih elemenata uređaja.

Orbis nudi aplikacije za programiranje i upravljanje DATA LOG asortimanom, što olakšava pripremu i izmjenu rasporeda sa kompatibilnog pametnog telefona ili tableta.

LCD zaslon s pozadinskim osvjetljenjem

DATA LOG 2 ima veliki LCD zaslon s pozadinskim osvjetljenjem koji prikazuje potrebne informacije za konfiguraciju i provjeru rada uređaja. Zaslon omogućuje prikaz vremena, programa i stanja izlaza, kao i dnevnog rasporeda.

Vremenski format može se odabrati između 12 i 24 sata, a pozadinsko osvjetljenje olakšava čitanje kada je vremenski prekidač ugrađen u razvodne ormare sa slabijim osvjetljenjem.

Rezerva rada s izmjenjivom baterijom CR2032

Vremenski prekidač ima zamjenjivu bateriju CR2032 od 3 V i 220 mAh. Prema tehničkom listu tvrtke Orbis, rezerva traje do 5 godina s baterijom i bez priključka na mrežu, dok vijek trajanja baterije može doseći približno 10 godina kada je uređaj pod napajanjem.

Osim toga, ako je baterija prazna ili nije ugrađena, kondenzator velikog kapaciteta omogućuje očuvanje programiranja približno 48 sati bez električnog napajanja.

Brojač radnih sati

DATA LOG 2 ima brojač radnih sati kanala, korisnu značajku za praćenje vremena tijekom kojeg su određena opterećenja bila aktivna.

Ova informacija može olakšati planiranje održavanja rasvjetnih tijela, električne opreme ili drugih uređaja kojima upravlja programator.

Zaključavanje tipkovnice i plombirajući poklopac

Kako bi se spriječile slučajne ili neovlaštene izmjene konfiguracije, uređaj ima funkciju zaključavanja tipkovnice. Također ima prednji poklopac koji se može plombirati radi zaštite pristupa upravljačkim elementima.

Ove su značajke posebno korisne u zajednicama, javnim zgradama, trgovinama i profesionalnim instalacijama gdje električni ormar može biti dostupan različitim korisnicima.

Kompaktna montaža na DIN šinu

Orbis DATA LOG 2 dizajniran je za ugradnju na DIN šinu i zauzima samo 2 modula. Vanjske dimenzije su približno 35 x 88 x 65 mm, s približnom dubinom ugradnje od 60 mm.

Mala širina omogućuje integraciju dvaju neovisnih programskih kanala u ormar uz manje prostora nego što bi zauzela dva pojedinačna programatora.

Preklopna sposobnost

Svaki od dvaju krugova ima preklopnu sposobnost od 16(10) A pri 250 V AC. Orbis navodi različita preporučena maksimalna opterećenja ovisno o priključenoj tehnologiji.

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne svjetiljke: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V: do 2000 VA.
• Halogene žarulje na 230 V: do 3000 W.
• Štedne žarulje: do 600 VA.
• Downlight svjetiljke: do 400 VA u konfiguracijama bez detekcije prolaza kroz nulu.
• LED: do 90 VA u konfiguracijama bez detekcije prolaza kroz nulu.

Dopušteni kapaciteti mogu se razlikovati kada se koristi preklapanje s detekcijom prolaza kroz nulu. U svim slučajevima treba poštovati maksimalna opterećenja koja je naveo Orbis za konkretnu konfiguraciju uređaja.

Primjene Orbis DATA LOG 2

Zbog svoja dva kanala, tjednog programiranja i mogućnosti izvođenja impulsa i ciklusa, DATA LOG 2 može se koristiti u brojnim stambenim, poslovnim i industrijskim primjenama.

• Upravljanje rasvjetom u stambenim zajednicama.
• Vanjska i dekorativna rasvjeta.
• Rasvjeta izloga i trgovina.
• Uključivanje i isključivanje svjetlećih reklama.
• Upravljanje cestovnom ili javnom rasvjetom.
• Automatizacija fontana i vrtova.
• Programiranje sustava navodnjavanja.
• Vremensko upravljanje krugovima u uredima i javnim zgradama.
• Automatizacija električne opreme u industrijskim instalacijama.

Tehničke karakteristike Orbis DATA LOG 2 OB175012

• Marka: Orbis.
• Referenca: OB175012.
• Model: DATA LOG 2.
• Vrsta: modularni digitalni vremenski prekidač.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Broj krugova: 2.
• Vrsta kontakata: preklopni.
• Prekidna moć: 2 x 16(10) A / 250 V AC.
• Broj programa: do 40.
• Programiranje: dnevno i tjedno.
• Posebno programiranje: do 4 godišnja razdoblja.
• Upravljanja: fiksno vrijeme ON/OFF, ručno, trajno, impulsi i ciklusi.
• Trajanje impulsa: od 1 do 59 sekundi.
• Ciklusi: od 1 do 59 sekundi i/ili od 1 minute do 23 sata i 59 minuta.
• Promjena ljeto/zima: automatska po zemlji ili deaktivabilna.
• Brojač sati: da, po kanalu.
• Zaslon: LCD s pozadinskim osvjetljenjem.
• Vremenski format: 12/24 sata.
• Bluetooth: Bluetooth 5 LE.
• Zaključavanje tipkovnice: da.
• Plombirajući poklopac: da.
• Baterija: CR2032, 3 V, 220 mAh, zamjenjiva.
• Rezerva s baterijom bez napajanja: do 5 godina.
• Vijek trajanja baterije s napajanjem uređaja: do 10 godina.
• Rezerva bez baterije i bez napajanja: približno 48 sati.
• Točnost sata: ±1 s/24 h pri 23 °C.
• Vlastita potrošnja pri 230 V: 1,3 W, približno 4 VA.
• Stupanj zaštite: IP20.
• Klasa zaštite: Klasa II uz pravilnu montažu.
• Nazivni udarni napon: 4 kV.
• Radna temperatura: -10 do 55 °C.
• Temperatura skladištenja i transporta: -35 do 60 °C.
• Montaža: DIN šina.
• Širina: 2 DIN modula.
• Približne dimenzije: 35 x 88 x 65 mm.
• Neto težina: približno 120 g.
• Priključak: vijčane stezaljke.
• Presjek vodiča: 1-6 mm² za kruti ili fleksibilni kabel.
• Maksimalni moment zatezanja: 0,8 Nm.

Napredno programiranje za dva kruga u samo 2 modula

Orbis DATA LOG 2 OB175012 pruža cjelovito rješenje za automatizaciju dvaju električnih krugova putem jednog uređaja. Njegovih 40 programa, upravljanja impulsima i ciklusima, četiri posebna razdoblja, zaslon s pozadinskim osvjetljenjem i Bluetooth komunikacija omogućuju prilagodbu od jednostavnih vremenskih upravljanja do instalacija s naprednijim programskim zahtjevima.

Rezerva rada, automatska promjena ljetnog i zimskog vremena, brojač sati i zaključavanje tipkovnice upotpunjuju programator namijenjen stambenim, poslovnim, zajedničkim i industrijskim instalacijama.

Važno: prije priključivanja opterećenja potrebno je provjeriti njihovu vrstu, struju i startnu snagu kako bi se poštovala ograničenja koja je naveo Orbis. Ugradnju i ožičenje mora izvesti kvalificirano osoblje prema shemi proizvođača i važećim električnim propisima.
