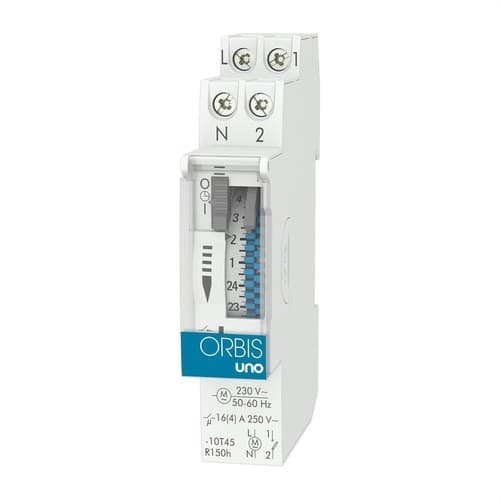

Analogni vremenski prekidač UNO QRD 230V

Analogni vremenski prekidač Orbis UNO QRD, referenca OB400232, modularni je elektromehanički programator dizajniran za automatizaciju svakodnevnog uključivanja i isključivanja električnih krugova. Radi na 230 V, ima 24-satni brojčanik s minimalnim programskim intervalima od 15 minuta i rezervu rada od 150 sati za održavanje rada sata tijekom prekida napajanja.

Njegov kompaktan dizajn zauzima samo 1 DIN modul od 17,5 mm, što olakšava ugradnju čak i u električne razvodne ormare s malo raspoloživog prostora. Uključuje normalno otvoreni kontakt 16(4) A pri 250 V AC, zamjenjivu NiMH bateriju i ručni selektor s položajima automatskog rada, isključeno i trajno uključeno.

Dnevno programiranje od 24 sata

Orbis UNO QRD koristi analogni 24-satni brojčanik za postavljanje perioda uključivanja i isključivanja kruga. Konfigurirani program automatski se ponavlja svaki dan, pa je posebno praktičan u primjenama gdje je radno vrijeme slično od ponedjeljka do nedjelje.

Brojčanik ima 96 programskih poluga. Svaka predstavlja interval od 15 minuta, što omogućuje postavljanje različitih vremenskih zona rada tijekom dana bez potrebe za digitalnim zaslonima, aplikacijama ili elektroničkim postavkama.

Minimalno upravljanje od 15 minuta

Minimalno vrijeme između programiranog uključivanja i isključivanja iznosi 15 minuta. Ova rezolucija omogućuje dovoljno preciznu automatizaciju brojnih kućanskih, zajedničkih i profesionalnih uređaja, kao što su rasvjeta, grijanje, navodnjavanje, pumpanje ili pomoćni sustavi.

Orbis za dnevni brojčanik navodi približnu točnost upravljanja od ±5 minuta.

Rezerva rada od 150 sati

Glavna razlika između modela UNO QRD i modela UNO D bez rezerve jest ugradnja punjive baterije koja održava rad sata kada nestane električnog napajanja.

Orbis navodi autonomiju od 150 sati. Zahvaljujući toj rezervi, privremeni prekid napajanja ne zahtijeva odmah ponovno podešavanje vremena programatora, jer sat nastavlja raditi dok baterija ima dovoljno napunjenosti.

Zamjenjiva NiMH baterija

UNO QRD koristi punjivu NiMH bateriju od 1,2 V tipa V80H. Orbis navodi da je ta baterija zamjenjiva, što omogućuje njezinu zamjenu kada završi vijek trajanja bez potrebe za zamjenom cijelog vremenskog prekidača.

Baterija se puni dok je uređaj priključen na električno napajanje.

Ručni selektor s tri položaja

Prednja strana sadrži prekidač koji omogućuje promjenu rada kruga bez izmjene postavljenog programa. Korisnik može odabrati tri načina rada:

• Automatski: krug slijedi rasporede postavljene pomoću poluga.
• Isključeno: održava izlaz isključenim neovisno o programiranju.
• Trajno uključeno: održava izlaz stalno uključenim.

Ova je funkcija korisna za održavanje, ispitivanja, godišnji odmor ili situacije kada je potrebno privremeno poništiti dnevni program.

Normalno otvoreni kontakt 16(4) A

UNO QRD ima normalno otvoreni kontakt s prekidnom sposobnošću 16(4) A pri 250 V AC. Kontakt između priključaka 1 i 2 je bez napona, što olakšava integraciju u različite upravljačke krugove.

Maksimalno dopušteno opterećenje ovisi o vrsti priključenog prijamnika, stoga se moraju poštovati vrijednosti koje preporučuje Orbis.

Kompatibilan s različitim vrstama opterećenja

• Žarulje sa žarnom niti: do 2500 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V AC: do 2000 VA.
• Halogene žarulje na 230 V AC: do 2500 W.
• Štedne žarulje: do 1000 VA.
• Downlight rasvjeta: do 900 VA.
• LED rasvjeta: do 100 VA.

Za elektronička opterećenja ili uređaje s velikim udarnim strujama posebno je važno provjeriti da se ne premašuju granice koje je odredio proizvođač.

Samo 1 DIN modul širine

Orbis UNO QRD ističe se kompaktnim formatom. Zauzima samo 17,5 mm širine, što odgovara jednom DIN modulu, pa se lako ugrađuje u postojeće električne ormare gdje je raspoloživ prostor ograničen.

Dizajniran je za montažu na 35 mm DIN šinu prema EN 60715 i ima približne vanjske dimenzije 17,5 x 90 x 66 mm.

Bočni brojčanik i jednostavno programiranje

Bočni brojčanik omogućuje izravno pregledavanje i izmjenu radnih intervala. Programiranje se provodi pomicanjem odgovarajućih poluga za razdoblja u kojima se želi održavati krug uključenim ili isključenim.

Budući da se radi o analognom sustavu, nisu potrebni izbornici ni vanjski alati, što olakšava početno puštanje u rad kao i naknadne promjene rasporeda.

Prozirni plombabilni poklopac

Zona programiranja ima prozirni plombabilni prozor. Ovo rješenje omogućuje vizualnu provjeru konfiguracije, a istodobno pomaže spriječiti slučajne manipulacije ili neovlaštene promjene.

Ova je značajka posebno korisna u stambenim zgradama, javnim objektima, uredima, trgovinama i drugim električnim ormarima dostupnima većem broju osoba.

Niska vlastita potrošnja

Vlastita potrošnja koju navodi Orbis iznosi približno 0,5 W, odnosno 0,6 VA. Njegov kvarcni mehanizam nudi točnost rada od ±1 sekunde svakih 24 sata pri referentnoj temperaturi od 23 °C.

IP20 zaštita za ugradnju u ormar

UNO QRD ima stupanj zaštite IP20 prema EN 60529 i Klase II pri pravilnim uvjetima montaže. Namijenjen je ugradnji unutar električnih ormara zaštićenih od vode i izravnog pristupa priključcima.

Raspon radne temperature iznosi od -10 do +45 °C. Za transport i skladištenje Orbis navodi raspon od -20 do +60 °C.

Primjene Orbis UNO QRD

Dnevno programiranje i rezerva rada omogućuju uporabu modela OB400232 u brojnim primjenama gdje je potrebno automatski ponavljati isti raspored:

• Unutarnja i vanjska rasvjeta.
• Izlozi i svjetleće reklame.
• Sustavi grijanja.
• Vodene pumpe.
• Sustavi navodnjavanja.
• Bazenske filtracijske jedinice.
• Električni uređaji u kućama i zajednicama.
• Uredi i poslovni prostori.
• Javne zgrade.
• Kompatibilne industrijske i poljoprivredne primjene.

Tehničke karakteristike Orbis UNO QRD OB400232

• Marka: Orbis.
• Referenca: OB400232.
• Model: UNO QRD.
• Vrsta: modularni analogni vremenski prekidač.
• Programiranje: dnevno.
• Brojčanik: 24 sata.
• Broj poluga: 96.
• Minimalno upravljanje: 15 minuta.
• Točnost upravljanja: ±5 minuta.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50-60 Hz.
• Rezerva rada: 150 sati.
• Baterija: NiMH 1,2 V tip V80H, punjiva i zamjenjiva.
• Vrsta kontakta: normalno otvoreni.
• Kontakt bez napona: da, između priključaka 1-2.
• Prekidna sposobnost: 16(4) A pri 250 V AC.
• Ručna kontrola: automatski / isključeno / trajno uključeno.
• Točnost sata: ±1 s/24 h pri 23 °C.
• Vlastita potrošnja: 0,6 VA, približno 0,5 W.
• Maksimalno opterećenje žarne niti: 2500 W.
• Maksimalno fluorescentno opterećenje: 1200 VA.
• Maksimalno halogeno opterećenje 12 V AC: 2000 VA.
• Maksimalno halogeno opterećenje 230 V AC: 2500 W.
• Maksimalno opterećenje štednih žarulja: 1000 VA.
• Maksimalno opterećenje downlighta: 900 VA.
• Maksimalno LED opterećenje: 100 VA.
• Montaža: 35 mm DIN šina.
• Broj modula: 1.
• Širina: 17,5 mm.
• Približne dimenzije: 17,5 x 90 x 66 mm.
• Neto težina: približno 73 g.
• Priključak: vijčani priključci.
• Maksimalni presjek vodiča: 4 mm².
• Maksimalni moment pritezanja: 0,8 Nm.
• Plombabilni poklopac: da.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II pri pravilnim uvjetima montaže.
• Dodijeljeni udarni napon: 4 kV.
• Radna temperatura: -10 do +45 °C.
• Temperatura transporta i skladištenja: -20 do +60 °C.

Dnevno programiranje s rezervom pri prekidu napajanja

Orbis UNO QRD OB400232 kombinira jednostavnost analognog vremenskog prekidača s rezervom rada od 150 sati. Ova značajka omogućuje održavanje rada sata tijekom privremenih prekida napajanja, što je važna prednost u odnosu na model UNO D bez rezerve.

Njegovo programiranje u koracima od 15 minuta, kontakt 16(4) A, zamjenjiva baterija i format jednog DIN modula čine ga posebno praktičnim rješenjem za automatizaciju dnevnih krugova u električnim ormarima s malo raspoloživog prostora.

Važno: referenca OB400232 odnosi se na dnevni model UNO QRD s rezervom rada. Za tjedno programiranje Orbis nudi UNO QRS. Ugradnju treba izvesti prema uputama proizvođača i uz poštovanje navedenih maksimalnih opterećenja.
