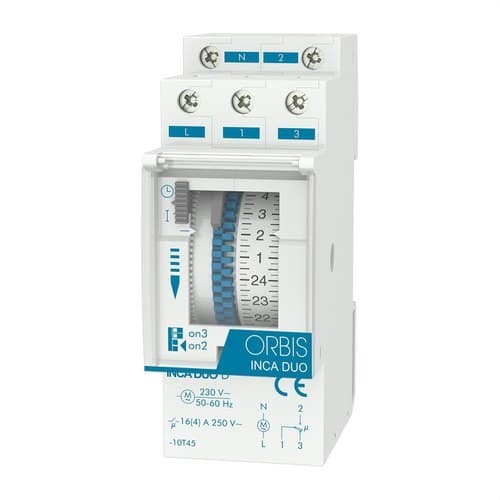

Analogni vremenski prekidač INCA DUO D 230V

Analogni vremenski prekidač Orbis INCA DUO D, referenca OB330132, modularni je elektromehanički programator dizajniran za automatizaciju svakodnevnog uključivanja i isključivanja električnih krugova. Radi na 230 V, ima 24-satni brojčanik s minimalnim intervalom programiranja od 15 minuta i raspolaže preklopnim kontaktom bez potencijala 16(4) A pri 250 V AC.

Njegov format od 2 modula omogućuje izravnu ugradnju na DIN šinu u električne razvodne ormare. Programiranje je jednostavno pomicanjem bočnih jezičaka na brojčaniku, pa je posebno prikladan za rasvjetu, grijanje, vodene pumpe, sustave navodnjavanja i drugu opremu koja svakodnevno mora ponavljati isti raspored.

Dnevno programiranje od 24 sata

Orbis INCA DUO D uključuje dnevni programerski brojčanik koji završava ciklus svakih 24 sata. Postavljeni raspored automatski se ponavlja svaki dan dok uređaj ostaje u automatskom načinu rada.

Brojčanik ima 96 jezičaka, što omogućuje rezoluciju od 15 minuta. To omogućuje postavljanje različitih razdoblja uključivanja i isključivanja tijekom dana bez potrebe za digitalnim izbornicima, aplikacijama ili vanjskom opremom.

Minimalno upravljanje od 15 minuta

Svaki jezičak predstavlja interval od 15 minuta, što je minimalno vrijeme upravljanja programatora. Ova rezolucija prikladna je za brojne kućne i profesionalne primjene gdje oprema mora raditi u vremenskim blokovima.

Orbisova navedena točnost upravljanja za dnevnu verziju iznosi približno ±5 minuta.

Preklopni kontakt bez potencijala

INCA DUO D ima izlaz s preklopnim kontaktom normalno otvorenim i normalno zatvorenim. Budući da se radi o kontaktu bez potencijala, nudi fleksibilnost za integraciju u različite upravljačke i kontrolne krugove.

Njegova prekidna moć iznosi 16(4) A pri 250 V AC, pri čemu se uvijek moraju poštovati maksimalna opterećenja koja je odredio Orbis prema vrsti priključenog potrošača.

Kompatibilan s različitim vrstama rasvjete

Osim kompatibilne upravljačke i automatizacijske opreme, INCA DUO D može upravljati različitim tehnologijama rasvjete unutar granica koje navodi proizvođač:

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V AC: do 2000 VA.
• Halogene žarulje na 230 V AC: do 3000 W.
• Štedne žarulje: do 1000 VA.
• Downlight rasvjeta: do 900 VA.
• LED rasvjeta: do 100 VA.

Dnevna verzija bez rezerve rada

Referenca OB330132 odnosi se konkretno na verziju INCA DUO D bez rezerve rada. Stoga uređaj ne sadrži bateriju za održavanje rada sata kada nestane električnog napajanja.

Programiranje postavljeno pomoću jezičaka ostaje fizički konfigurirano, ali nakon prekida napajanja može biti potrebno ponovno podesiti trenutno vrijeme programatora.

Kompaktan format od 2 DIN modula

INCA DUO D zauzima samo 2 DIN modula, što odgovara širini od 35 mm. Njegove vanjske dimenzije iznose približno 35 x 90 x 66 mm, što olakšava ugradnju uz automatske osigurače, diferencijalne sklopke, kontaktore i druge elemente u ormaru.

Montaža se izvodi na DIN šinu, a električno spajanje pomoću vijčanih stezaljki. Prihvaća vodiče do 4 mm², a Orbis navodi maksimalni moment pritezanja od 0,8 Nm.

Niska vlastita potrošnja

Mehanizam ima vlastitu potrošnju od približno 0,5 W, odnosno 0,6 VA. Na taj je način potrošnja potrebna za održavanje rada programatora smanjena.

Preciznost pomoću kvarcnog mehanizma

INCA DUO koristi kvarcnu tehnologiju i nudi točnost rada od ±1 sekunde svakih 24 sata pri referentnoj temperaturi od 23 °C. To omogućuje stabilno dnevno programiranje u normalnim uvjetima rada dok uređaj prima napajanje.

IP20 zaštita za ugradnju u ormar

Programator ima stupanj zaštite IP20 prema EN 60529 i Klase II pri pravilnoj ugradnji. Dizajniran je za ugradnju unutar električnih ormara zaštićenih od vode i izravnog pristupa aktivnim dijelovima.

Njegov radni temperaturni raspon iznosi od -10 do +45 °C, dok za transport i skladištenje podnosi temperature od -20 do +60 °C.

Primjene Orbis INCA DUO D

Dnevno programiranje i preklopni kontakt omogućuju uporabu ovog vremenskog prekidača u širokom rasponu instalacija:

• Vanjska rasvjeta.
• Izlozi i svjetleće reklame.
• Sustavi grijanja.
• Vodene pumpe.
• Sustavi navodnjavanja.
• Automatski sustavi napajanja.
• Instalacije u kućama i stambenim zajednicama.
• Trgovine, uredi i javne zgrade.
• Kompatibilne poljoprivredne i industrijske primjene.

Tehničke karakteristike Orbis INCA DUO D OB330132

• Marka: Orbis.
• Referenca: OB330132.
• Model: INCA DUO D.
• Vrsta: modularni analogni vremenski prekidač.
• Programiranje: dnevno.
• Brojčanik: 24 sata.
• Broj jezičaka: 96.
• Minimalno vrijeme upravljanja: 15 minuta.
• Točnost upravljanja: ±5 minuta.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50-60 Hz.
• Rezerva rada: ne.
• Vrsta kontakta: preklopni NO/NC bez potencijala.
• Prekidna moć: 16(4) A pri 250 V AC.
• Točnost rada: ±1 s/24 h pri 23 °C.
• Vlastita potrošnja: 0,6 VA, približno 0,5 W.
• Maksimalno opterećenje žarulja sa žarnom niti: 3000 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 2000 VA.
• Maksimalno opterećenje halogenih 230 V AC: 3000 W.
• Maksimalno opterećenje štednih žarulja: 1000 VA.
• Maksimalno opterećenje downlight rasvjete: 900 VA.
• Maksimalno opterećenje LED rasvjete: 100 VA.
• Montaža: DIN šina.
• Broj modula: 2.
• Širina: 35 mm.
• Približne dimenzije: 35 x 90 x 66 mm.
• Neto težina: 98 g.
• Priključak: vijčane stezaljke.
• Maksimalni presjek vodiča: 4 mm².
• Maksimalni moment pritezanja: 0,8 Nm.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II uz pravilnu ugradnju.
• Dodijeljeni udarni napon: 4 kV.
• Radna temperatura: -10 do +45 °C.
• Temperatura transporta i skladištenja: -20 do +60 °C.

Jednostavno dnevno programiranje za električne ormare

Orbis INCA DUO D OB330132 omogućuje automatizaciju krugova koji svakodnevno slijede isti raspored pomoću analognog sustava jednostavnog za podešavanje i pregled. Njegovi intervali od 15 minuta nude dovoljnu fleksibilnost za postavljanje više razdoblja rada tijekom dana.

Preklopni kontakt od 16(4) A, format od 2 DIN modula i kompatibilnost s različitim vrstama opterećenja čine ga praktičnim rješenjem za stambene, komercijalne, poljoprivredne i profesionalne instalacije.

Važno: ova referenca odnosi se na dnevnu verziju bez rezerve rada. Ako je potrebno da sat nastavi raditi tijekom prekida napajanja, Orbis nudi varijantu INCA DUO QRD s rezervom rada. Priključeno opterećenje uvijek mora poštovati granice koje je naveo proizvođač.
