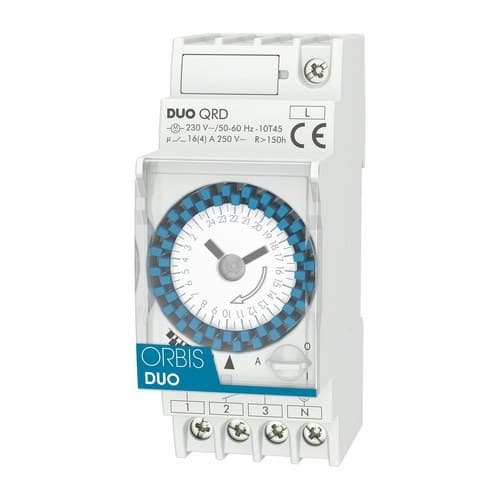

Analogni vremenski prekidač 2 MOD.DUO QRD 230V

Analogni vremenski prekidač Orbis DUO QRD, referenca OB292032, modularni je elektromehanički programator osmišljen za automatizaciju dnevnog uključivanja i isključivanja električnih krugova. Radi na 230 V, ima prednju 24-satnu skalu s minimalnim intervalom programiranja od 30 minuta i raspolaže rezervom rada većom od 150 sati kako bi sat nastavio raditi tijekom prekida napajanja.

Njegov format od 2 modula omogućuje izravnu ugradnju na DIN šinu od 35 mm unutar električne razvodne ploče. DUO QRD ima preklopni kontakt 16(4) A pri 250 V AC, zamjenjivu punjivu bateriju i ručni trostupanjski selektor za odabir između automatskog rada, trajnog uključenja i trajnog isključenja.

Dnevno programiranje putem 24-satne skale

Orbis DUO QRD koristi analognu dnevnu programsku skalu koja omogućuje jednostavan pregled konfiguriranih razdoblja rada. Postavljeni ciklus ponavlja se svakih 24 sata, što je posebno praktično za opremu koja mora raditi svaki dan prema istom rasporedu.

Skala ima 48 zubaca, a svaki predstavlja interval od 30 minuta. Na taj se način mogu programirati različita razdoblja uključivanja i isključivanja tijekom dana bez potrebe za zaslonima, digitalnim izbornicima ili aplikacijama.

Minimalni radni interval od 30 minuta

Minimalno trajanje svakog programabilnog razdoblja iznosi 30 minuta. Programiranje se provodi pomicanjem zubaca na skali koji odgovaraju vremenskim razdobljima u kojima se želi održati aktivan krug.

Ovaj mehanički sustav omogućuje brzo i pregledno podešavanje, posebno prikladno za rasvjetu, pumpe, grijanje, bazenske filtre i drugu opremu koja ne zahtijeva upravljanje u razmacima od nekoliko minuta ili sekundi.

Rezerva rada veća od 150 sati

Verzija QRD uključuje punjivu bateriju koja osigurava rezervu rada veću od 150 sati. Zahvaljujući njoj, vremenski mehanizam može nastaviti raditi i ako dođe do privremenog prekida napajanja električnom energijom.

Ova značajka sprječava da sat odmah izgubi vrijeme pri nestanku mrežnog napajanja i omogućuje očuvanje konfiguriranog vremenskog ciklusa. Baterija je zamjenjiva prema postupku koji propisuje Orbis.

Ručni selektor s tri položaja

Prednja strana sadrži ručnu sklopku koja omogućuje izravan odabir jednog od tri načina rada:

• I - Trajno uključenje: održava izlazni kontakt uključenim neovisno o programiranju.
• 0 - Trajno isključenje: održava krug isključenim.
• A - Automatski: krug radi prema vremenskim rasporedima postavljenima na skali.

Ova funkcija omogućuje privremeno poništavanje programa za potrebe održavanja, razdoblja godišnjeg odmora, ispitivanja ili bilo koje situacije u kojoj je potrebno ručno upravljati opterećenjem.

Preklopni kontakt 16(4) A

DUO QRD ima potencijalno slobodan preklopni kontakt s prekidnom moći 16(4) A pri 250 V AC. To omogućuje korištenje njegovih normalno otvorenih i normalno zatvorenih kontakata prema potrebama upravljačkog kruga.

Maksimalni kapacitet ovisi o vrsti priključenog prijamnika, stoga se moraju poštovati opterećenja koja preporučuje Orbis.

• Žarulje sa žarnom niti: do 3000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje 12 V AC: do 2000 VA.
• Halogene žarulje 230 V AC: do 3000 W.
• Štedne žarulje: do 900 VA.
• LED rasvjeta: do 200 VA.

Kompaktan format od 2 DIN modula

Programator je dizajniran za montažu na simetričnu 35 mm profilnu šinu prema EN 60715. Zauzima 2 DIN modula, odnosno 35 mm širine, što olakšava integraciju uz automatske osigurače, diferencijalne sklopke i druge upravljačke i zaštitne elemente u razvodnoj ploči.

Vanjske dimenzije su približno 35 x 88 x 65 mm. Priključivanje se izvodi pomoću stezaljki za vodiče do 4 mm².

Prednja skala jednostavna za očitavanje

Za razliku od drugih analognih programatora sa bočnom skalom, serija DUO koristi prednju skalu koja omogućuje brzo očitavanje vremena i programiranih razdoblja čak i nakon ugradnje uređaja u razvodnu ploču.

Prozirni poklopac štiti programske elemente i pomaže spriječiti nenamjerne promjene zubaca tijekom uobičajene uporabe.

Preciznost vremenskog mehanizma

Orbis za mehanizam navodi točnost rada do ±1 sekunde dnevno pri referentnoj temperaturi od 23 °C. Za dnevnu skalu navedena je točnost preklapanja od približno ±5 minuta.

Vlastita potrošnja vremenskog prekidača jednaka je ili manja od 0,5 W, pa je energija potrebna za održavanje rada mehanizma niska.

Zaštita IP20 i Klasa II

DUO QRD ima stupanj zaštite IP20 prema EN 60529 i Klase II pri pravilnoj montaži. Namijenjen je ugradnji unutar električne razvodne ploče koja onemogućuje pristup stezaljkama nakon završetka instalacije.

Radna temperatura iznosi od -10 do +45 °C. Orbis također preporučuje izbjegavanje neposredne ugradnje uz jako induktivna opterećenja, poput kontaktora ili transformatora, koja mogu stvarati snažna elektromagnetska polja.

Primjene Orbis DUO QRD

Njegovo dnevno programiranje i preklopni kontakt omogućuju uporabu ovog vremenskog prekidača za automatizaciju brojnih kućanskih, komercijalnih i profesionalnih uređaja.

• Bazenski filtri.
• Unutarnja i vanjska rasvjeta.
• Izlozi i svjetleće reklame.
• Sustavi grijanja.
• Vodene pumpe.
• Sustavi navodnjavanja.
• Električna oprema u kućama i zajednicama.
• Kompatibilne komercijalne i industrijske instalacije.

Tehničke karakteristike Orbis DUO QRD OB292032

• Marka: Orbis.
• Referenca: OB292032.
• Model: DUO QRD.
• Vrsta: modularni analogni vremenski prekidač.
• Programiranje: dnevno.
• Skala: 24 sata.
• Broj zubaca: 48.
• Minimalni radni interval: 30 minuta.
• Napajanje: 230 V AC.
• Frekvencija: 50-60 Hz.
• Kontakt: preklopni.
• Prekidna moć: 16(4) A pri 250 V AC.
• Rezerva rada: više od 150 sati.
• Baterija: punjiva i zamjenjiva.
• Točnost rada: ≤ ±1 s/dan pri 23 °C.
• Točnost preklapanja: približno ±5 min s dnevnom skalom.
• Vlastita potrošnja: ≤0,5 W.
• Ručna sklopka: trajno uključenje / automatski / trajno isključenje.
• Maksimalno opterećenje žarulja sa žarnom niti: 3000 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 2000 VA.
• Maksimalno opterećenje halogenih 230 V AC: 3000 W.
• Maksimalno opterećenje štednih žarulja: 900 VA.
• Maksimalno opterećenje LED: 200 VA.
• Montaža: 35 mm DIN šina prema EN 60715.
• Širina: 2 DIN modula, 35 mm.
• Približne dimenzije: 35 x 88 x 65 mm.
• Maksimalni presjek vodiča: 4 mm².
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II pri pravilnoj montaži.
• Dodijeljeni udarni napon: 4 kV.
• Radna temperatura: -10 do +45 °C.

Jednostavno dnevno programiranje otporno na prekide napajanja

Orbis DUO QRD OB292032 nudi jednostavno rješenje za automatizaciju krugova koji svakodnevno ponavljaju isti raspored. Prednja skala olakšava i programiranje i vizualnu provjeru, dok intervali od 30 minuta odgovaraju brojnim kućanskim i profesionalnim primjenama.

Njegova rezerva veća od 150 sati, zamjenjiva punjiva baterija, preklopni kontakt 16(4) A i kompaktan format od dva DIN modula čine ga posebno prikladnim za instalacije u kojima se traži jednostavno analogno vremensko upravljanje i sposobnost održavanja sata tijekom privremenih prekida napajanja.

Važno: priključeno opterećenje mora poštovati granice koje je odredio Orbis za svaku vrstu prijamnika. Ugradnju treba izvesti unutar električne razvodne ploče od strane kvalificiranog osoblja i u skladu s uputama proizvođača za instalaciju i ožičenje.
