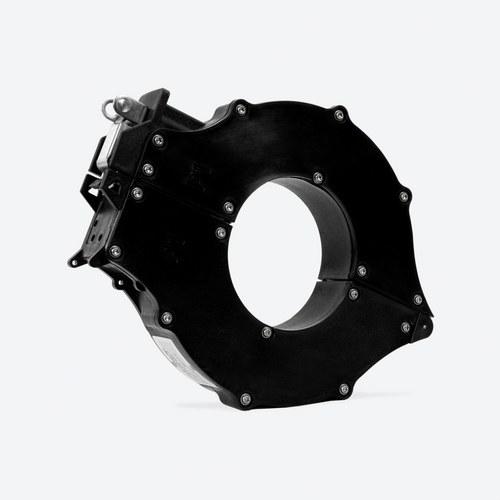

Strujni transformator s podijeljenom jezgrom TQR-8 400/5A

Strujni transformator s podijeljenom jezgrom Circutor TQR-8 400/5A (šifra M76037) dizajniran je za pojednostavljenu instalaciju u električnim sustavima bez potrebe za prekidom napajanja, što ga čini idealnim rješenjem za primjene gdje nije moguće zaustaviti protok električne energije. Ovaj strujni transformator posebno je koristan u jednofaznim instalacijama s primarnim strujama do 400 A i omjerom transformacije 400/5 A.

Podijeljena jezgra za jednostavnu instalaciju: Jedna od ključnih značajki Circutor TQR-8 je dizajn s podijeljenom jezgrom, koji omogućuje postavljanje transformatora izravno oko kabela ili sabirnica bez potrebe za isključivanjem instalacije. Ova značajka izuzetno je korisna u situacijama gdje bi prekid napajanja bio skup ili nepraktičan, što ga čini idealnim izborom za kritične komercijalne ili industrijske instalacije.

Visoka preciznost i pouzdanost: Ovaj transformator nudi visoku točnost mjerenja struje, s klasom točnosti 1 i 3, pružajući snagu od 1,5 VA (Klasa 1) i 3 VA (Klasa 3), što osigurava pouzdana i dosljedna mjerenja čak i u zahtjevnim uvjetima rada. Osim toga, njegova sposobnost podnošenja trajnih preopterećenja do 120 % nazivnog strujnog opterećenja jamči siguran rad u raznim uvjetima.

Tehničke specifikacije: TQR-8 ima unutarnji promjer od 80 mm, što ga čini kompatibilnim s raznim kabelima i sabirnicama. S izolacijskim naponom od 3 kV između priključaka i nazivnom frekvencijom od 50/60 Hz, ovaj transformator je dizajniran za optimalan rad u standardnim električnim sustavima.

Toplinska otpornost i zaštita: Transformator je dizajniran za rad u zahtjevnim toplinskim uvjetima, s otpornošću na toplinsku struju kratkog spoja (Ith) od 60 In i dinamičkom strujom od 2,5 Ith. Njegovo kućište od samo-gaseće plastike prema normi UL 94 osigurava visoku otpornost na vatru i udarce. Transformator ima stupanj zaštite IP40, odnosno IP65 s dodatnom brtvom, što ga čini prikladnim za različite okolišne uvjete.

Višenamjenske primjene: Circutor TQR-8 400/5A idealan je za instalacije koje zahtijevaju mjerenje struje bez prekida napajanja, kao što su industrijske, komercijalne i stambene instalacije. Njegova sposobnost rada u temperaturnom rasponu od -10 ºC do +60 ºC i otpornost na relativnu vlažnost od 15% do 85% bez kondenzacije jamče pouzdan rad u raznim okruženjima.

Tehničke specifikacije:

• Primarna struja: 400 A.
• Omjer transformacije: 400/5 A.
• Unutarnji promjer: 80 mm.
• Točnost: Klasa 1 (1,5 VA), Klasa 3 (3 VA).
• Izolacijski napon: 3 kV.
• Stupanj zaštite: IP40 (IP65 s brtvom).
• Dimenzije: 216 x 173 x 43,1 mm.
• Masa: 0,952 kg.
• Norme: UNE-EN 61869-2, UL 94.

Prednosti sustava:

• Jednostavna instalacija zahvaljujući dizajnu s podijeljenom jezgrom, bez potrebe za prekidom napajanja.
• Visoka preciznost mjerenja osigurava pouzdane i dosljedne podatke za nadzor električnog sustava.
• Izdržljiv i dugotrajan, s kućištem od samo-gaseće plastike i zaštitom od nepovoljnih okolišnih uvjeta.

Strujni transformator s podijeljenom jezgrom Circutor TQR-8 400/5A predstavlja učinkovito i pouzdano rješenje za mjerenje struja u jednofaznim instalacijama, nudeći jednostavnu instalaciju, preciznost i trajnost u kompaktnoj izvedbi.
