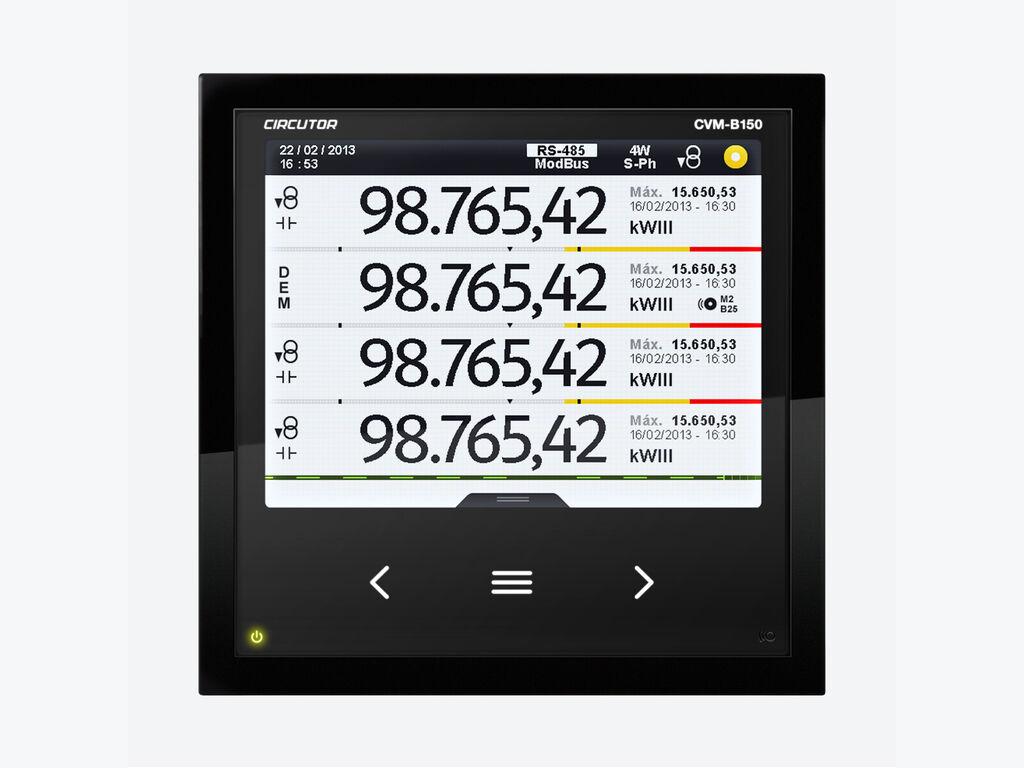

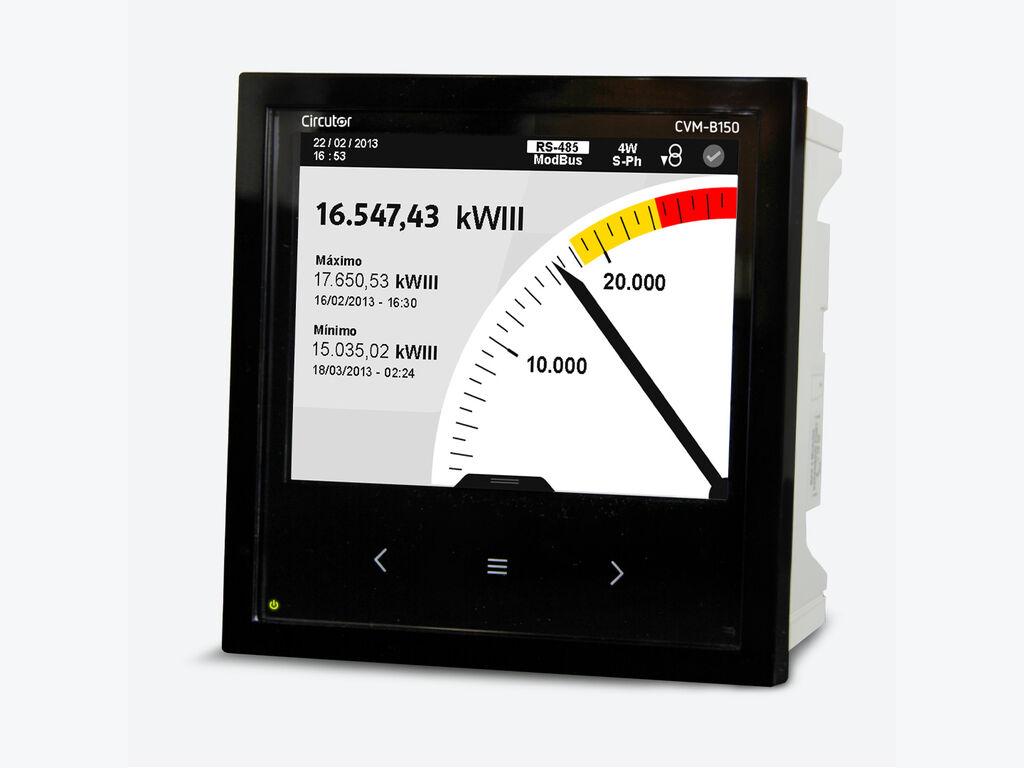

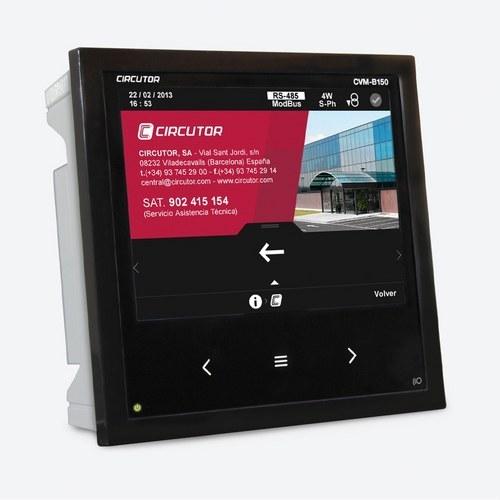

Trofazni analizator mreže s panelnim zaslonom u boji CVM-B150-ITF-485-ICT2

Trofazni analizator mreže Circutor CVM-B150-ITF-485-ICT2 (šifra M56111) je napredni uređaj dizajniran za analizu i nadzor trofaznih električnih mreža u instalacijama srednjeg i niskog napona. S TFT zaslonom u boji visoke rezolucije i panelnom montažom, ovaj uređaj omogućuje precizno mjerenje u 4 kvadranta (potrošnja i proizvodnja), što ga čini idealnim za industrijska i komercijalna okruženja gdje je potreban detaljan nadzor električnih parametara.

Napredno mjerenje i preciznost: CVM-B150-ITF-485-ICT2 mjeri više električnih parametara s visokom točnošću, uključujući napone, struje, aktivne, reaktivne i prividne snage, kao i faktor snage i harmonike. Zahvaljujući preciznosti klase 0.5S za aktivnu energiju, jamči precizna i pouzdana mjerenja. Uređaj je kompatibilan s ulaznim strujama .../5 A, .../1 A i .../250 mA, što omogućuje prilagodbu različitim mrežnim konfiguracijama.

Zaslon u boji i jednostavna navigacija: Jedna od najistaknutijih značajki ovog analizatora je TFT zaslon u boji od 5,6" s VGA rezolucijom (640x480), koji pruža jasan i detaljan prikaz izmjerenih podataka. Inovativno SCV sučelje (Slide, Choose & View) omogućuje personalizaciju prikazanih parametara na zaslonu, olakšavajući navigaciju i pristup informacijama. Također, uređaj ima 3 kapacitivne tipke za jednostavno i učinkovito upravljanje.

Komunikacijski protokol i izlazi: CVM-B150 ima RS-485 komunikaciju s podrškom za Modbus/RTU i BACnet protokole, što olakšava integraciju u sustave za upravljanje i nadzor energije. Uključuje i 2 relejna izlaza te 2 tranzistorska izlaza koji se mogu konfigurirati za generiranje alarma ili impulsa, te 2 digitalna ulaza za nadzor logičkih stanja ili odabir tarifa.

Višenamjenska primjena i proširivost: Ovaj analizator prikladan je za širok raspon primjena, od nadzora potrošnje energije u razvodnim ormarima do nadzora industrijskih procesa. Također, riječ je o modularnom uređaju koji omogućuje povezivanje do 4 proširiva modula za dodavanje dodatnih ulaza i izlaza ili povezivanje s drugim protokolima poput Modbus/TCP, LonWorks ili Profibus.

Tehničke specifikacije:

• Komunikacijski protokol: Modbus/RTU i BACnet.
• Ulazna struja: .../5A, .../1A, .../250 mA.
• Preciznost: Klasa 0.5S (aktivna energija), Klasa 1 (reaktivna energija).
• Dimenzije: 144 x 144 x 96 mm.
• Montaža: Panel (144x144 mm).
• Zaslon: TFT u boji 5,6” s VGA rezolucijom.
• Izlazi: 2 relejna izlaza i 2 tranzistorska izlaza.
• Ulazi: 2 digitalna ulaza.
• Stupanj zaštite: IP 40 (prednja strana), IP 65 (s brtvom za brtvljenje).

Prednosti sustava:

• Visoka preciznost mjerenja električnih parametara za detaljan i pouzdan nadzor.
• Napredno grafičko sučelje sa zaslonom u boji i personalizacijom parametara.
• Mogućnost proširenja dodatnim modulima za proširene funkcionalnosti.
• Kompatibilnost sa standardnim komunikacijskim protokolima za jednostavnu integraciju u sustave za upravljanje energijom.

Trofasni analizator mreže Circutor CVM-B150-ITF-485-ICT2 predstavlja cjelovito i napredno rješenje za nadzor električnih mreža, nudeći preciznost, fleksibilnost i jednostavnost korištenja u kompaktnom i robusnom formatu, idealno za industrijske, komercijalne i energetske infrastrukturne primjene.
