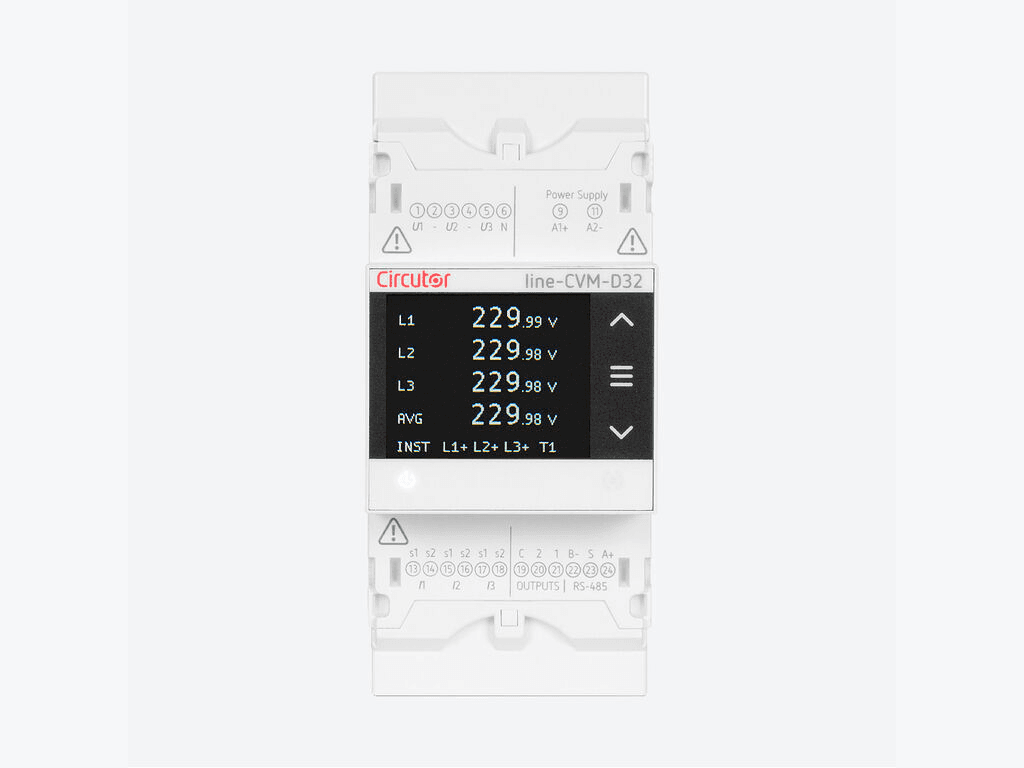

Analizator mreža Circutor Sistem Line-CVM-D32

Analizator mreže Circutor Line-CVM-D32, s kodom M58100, je svestran i napredan uređaj dizajniran za praćenje i analizu električnih parametara u stvarnom vremenu u jednofaznim, dvofaznim (s ili bez neutralnog vodiča) i trofaznim sustavima, bilo uravnoteženim ili neuravnoteženim. Ovaj uređaj pruža detaljan i precizan uvid u ključne električne parametre, uključujući mjerenje harmonika do 40. reda, što ga čini neophodnim alatom za učinkovito upravljanje energijom u niskonaponskim i srednjenaponskim instalacijama.

Kompaktan dizajn i montaža na DIN šinu:
Line-CVM-D32 je dizajniran za montažu na DIN šinu, s kompaktnim dimenzijama 52,5 x 118 x 70 mm, što olakšava integraciju u razvodne ormare gdje je prostor ograničen. Unatoč malim dimenzijama, ovaj analizator omogućuje potpuno i detaljno praćenje električnih varijabli, uključujući napon, struju, aktivnu i reaktivnu snagu, frekvenciju, potrošenu i proizvedenu energiju i još mnogo toga. Instalacija je jednostavna, što omogućuje brzu implementaciju u bilo koji električni sustav.

Precizno i svestrano mjerenje:
Line-CVM-D32 opremljen je s tri ulaza za struju koji omogućuju mjerenje putem strujnih transformatora /5 A, /1 A ili /250 mA, što pruža veliku fleksibilnost za prilagodbu različitim vrstama električnih instalacija. Mjerenja struje i napona vrše se u stvarnoj efektivnoj vrijednosti (True RMS), osiguravajući optimalnu preciznost čak i u sustavima koji nisu savršeno sinusni. Također, može mjeriti energiju u četiri kvadranta, što znači da može pratiti i potrošnju i proizvodnju energije, idealno za primjene u sustavima za samopotrošnju s obnovljivim izvorima energije.

Napredna komunikacija i modularnost:
Ovaj analizator ima komunikaciju putem Modbus/RTU protokola preko RS-485 porta, što omogućuje integraciju u sustave za upravljanje energijom i povezivanje s centraliziranim platformama za praćenje. Osim toga, Line-CVM-D32 je modularan i proširiv, što znači da se mogu dodati proširni moduli za povećanje funkcionalnosti, poput dodatnih ulaza i izlaza (tranzistori, releji ili analogni izlazi) te mogućnost pretvaranja bilo kojeg izmjerenog električnog parametra u analogni signal. Ovo pruža veliku fleksibilnost i mogućnost prilagodbe specifičnim potrebama svake instalacije.

Uređaj ima dva optički izolirana tranzistorska izlaza, potpuno konfigurabilna, koja omogućuju generiranje impulsa za praćenje aktivne ili reaktivne energije, te mogu služiti kao programabilni alarmi za bilo koji električni parametar s odgodom uključivanja ili isključivanja. Ove značajke ga čine idealnim za primjene gdje je potrebno precizno upravljanje potrošnjom i kvalitetom energije.

Napredne primjene:
Line-CVM-D32 je idealan za upotrebu u razvodnim ormarima i priključcima gdje je potreban analizator za montažu na DIN šinu. Njegova sposobnost mjerenja harmonika do 40. reda čini ga ključnim alatom za nadzor kvalitete električne energije, omogućujući identifikaciju harmonijskih izobličenja koja mogu negativno utjecati na rad električne opreme. Također, može bilježiti događaje vezane uz kvalitetu napajanja, poput prenapona, padova napona i prekida, pružajući potpunu sliku stanja električne mreže.

Istaknute tehničke karakteristike:

• Nominalni napon: 300 V F-N / 520 V F-F, s ulaznim otporom 1 MΩ, što osigurava precizna mjerenja u trofaznim mrežama.
• Preciznost mjerenja struje i napona: Klasa 0,2%, što jamči visoku točnost mjerenja električnih parametara, čak i u neuravnoteženim mrežama.
• Mjerenje aktivne energije (kWh): Klasa 0,5S za strujne transformatore /5 A, što osigurava točno obračunavanje potrošnje energije.
• TFT zaslon od 1,77", koji omogućuje jasan prikaz podataka, uz 2 LED indikatora statusa.

Instalacija i izdržljivost:
Ovaj analizator je dizajniran za jednostavnu montažu na DIN šinu prema normi IEC 60715, što jamči kompatibilnost s raznim električnim ormarima. Izrađen je od V0 samogasivog plastičnog kućišta, što jamči otpornost na moguće požare. Također, ima IP30 zaštitu i IP40 na prednjoj strani, što ga čini pogodnim za unutarnju upotrebu.

Line-CVM-D32 ima radnu temperaturu od -10°C do +50°C i može podnijeti relativnu vlažnost do 95% bez kondenzacije, što ga čini prikladnim za razne industrijske i komercijalne okoline.

Analizator mreže Circutor Line-CVM-D32 je cjelovito rješenje za nadzor električnih mreža, pružajući precizan i fleksibilan alat za upravljanje i kontrolu energije u instalacijama gdje je prostor ograničen.
