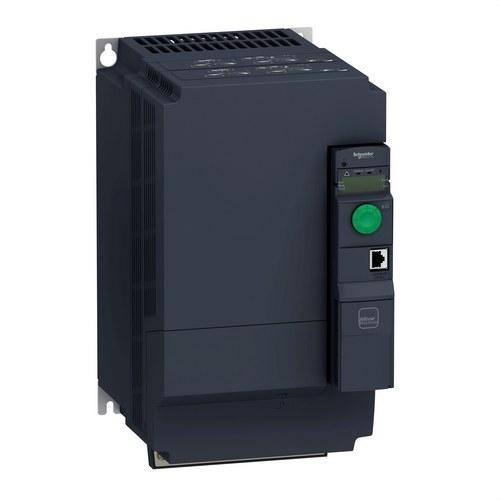

Regulator brzine ATV320-15kW-380...500V-3 faze-knjiga tip

Schneider Electric Altivar 320 frekventni pretvarač, model ATV320-15kW-380...500V, tip knjiga, robusno je i učinkovito rješenje dizajnirano za upravljanje trofaznim sinkronim i asinkronim motorima u širokom spektru industrijskih primjena. S nazivnom snagom do 15 kW (20 KS) i naponom napajanja od 380 do 500 V AC, ovaj frekventni pretvarač posebno je optimiziran za primjene ventilacije, pumpanja i drugih složenih strojeva koji zahtijevaju preciznu kontrolu motora i uštedu energije.

Ovaj frekventni pretvarač ističe se formatom tipa knjiga, što omogućuje kompaktnu i učinkovitu ugradnju u automatizacijske ormare, optimizirajući raspoloživi prostor. Ova značajka idealna je za primjene gdje je prostor ograničen i gdje se traži jednostavna integracija u postojeće sustave upravljanja. Osim toga, kompaktan dizajn omogućuje smanjenje zauzetog prostora do 40% u usporedbi s konvencionalnim rješenjima, čineći ATV320 izvrsnim izborom za moderne projekte automatizacije.

Jedna od najistaknutijih značajki Altivar 320 je njegova sposobnost ostvarivanja uštede energije do 30% u primjenama ventilacije i pumpanja. Ova ušteda postiže se zahvaljujući vektorskoj kontroli toka bez senzora, koja omogućuje dinamičko podešavanje brzine motora prema potražnji, optimizirajući potrošnju energije i smanjujući operativne troškove na duži rok. Frekventni pretvarač također ima napredne funkcije kontrole momenta i brzine, nudeći iznimne dinamičke performanse pri vrlo niskim brzinama i poboljšanu preciznost u primjenama motora velike brzine.

Altivar 320 uključuje naprednu povezivost, što olakšava integraciju pretvarača u automatizacijske arhitekture putem komunikacijskih protokola kao što su Modbus i CANopen. Također je kompatibilan s širokim rasponom opcionalnih komunikacijskih modula, poput EtherCAT, Profibus DP, Profinet i Ethernet/IP, omogućujući potpunu prilagodbu mreže upravljanja prema specifičnim potrebama instalacije. Ovo smanjuje početna ulaganja bez žrtvovanja fleksibilnosti dizajna ili mogućnosti budućeg proširenja.

Ključne tehničke specifikacije:

• Nazivna snaga: 15 kW (20 KS) za zahtjevne primjene, što ga čini robusnim izborom za upravljanje industrijskim motorima.
• Napon napajanja: 380-500 V AC s tolerancijom od -15% do +10%, osiguravajući prilagodljivost različitim mrežama napajanja.
• Nazivna izlazna struja: 33 A, pružajući potrebnu kontrolu za primjene koje zahtijevaju visoke performanse upravljanja motorom.
• Kompaktan format: Tip knjiga, optimizirajući prostor u električnim ormarima i olakšavajući integraciju u automatizacijske sustave.
• Montaža: Na zid, s mogućnošću ugradnje u okomitom položaju s rasponom nagiba od +/-10°.
• Stupanj zaštite: IP20, pogodan za ugradnju u zaštićenim unutarnjim prostorima.

Altivar 320 ne nudi samo vrhunske performanse u pogledu upravljanja motorom, već također uključuje brojne sigurnosne funkcije koje omogućuju usklađenost s međunarodnim sigurnosnim standardima kao što su IEC/EN 61800-5-1 i IEC/EN 60947-4-2. Ove funkcije omogućuju sigurnu integraciju pretvarača u strojeve koji zahtijevaju zaustavljanje u nuždi i sigurnu kontrolu brzine.

Dodatne značajke:

• CEM filter klase C3: Integrirani filter osigurava da pretvarač ispunjava standarde za otpornost i emisiju elektromagnetskih smetnji, poboljšavajući kvalitetu elektromagnetskog okruženja.
• Napredne opcije povezivanja: Kompatibilan s više komunikacijskih protokola (Ethernet, Profibus DP, DeviceNet, itd.) za jednostavnu integraciju u moderne industrijske mreže.
• Smanjenje vremena održavanja: Pretvarač je dizajniran za minimiziranje zastoja i troškova održavanja, osiguravajući učinkovit i neprekidan rad.
• Ušteda energije: Optimiziran za primjene poput ventilacije i pumpanja, nudi do 30% uštede energije, pridonoseći smanjenju operativnih troškova i poboljšanju održivosti.

Softver Altivar 320 uključuje pet naprednih sigurnosnih funkcija koje omogućuju poboljšanje sigurnosti strojeva bez potrebe za vanjskim modulima. Ove funkcije, zajedno s kompatibilnošću s industrijskim komunikacijskim mrežama, omogućuju jednostavnu integraciju pretvarača u sustave upravljanja i automatizacije, smanjujući vrijeme instalacije i puštanja u rad.

Zaključno, Schneider Electric Altivar 320 ATV320-15kW frekventni pretvarač predstavlja cjelovito i svestrano rješenje za optimizaciju upravljanja motorima u industrijskim primjenama. Njegov kompaktan dizajn, energetska učinkovitost i napredna povezivost čine ga izvrsnim izborom za tvrtke koje žele poboljšati performanse svojih strojeva, smanjiti zauzeće prostora u električnim ormarima i maksimizirati uštedu energije.
