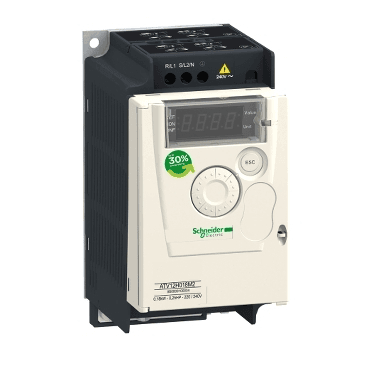

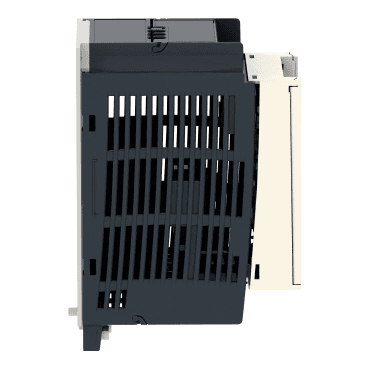

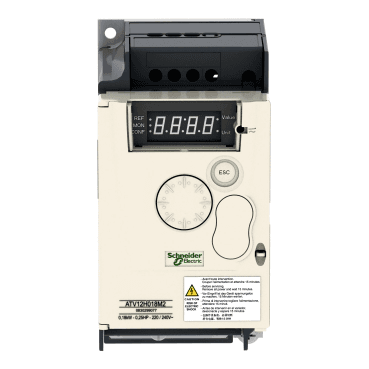

Frekventni pretvarač Altivar ATV12 0.37kW 0.55hp 200..240V 1f s hladnjakom

Frekventni pretvarač Altivar ATV12, referenca ATV12H037M2 tvrtke Schneider Electric, kompaktno je i učinkovito rješenje dizajnirano za upravljanje trofaznim asinkronim motorima u jednostavnim industrijskim i komercijalnim automatizacijama. S nazivnom snagom od 0,37 kW (0,55 KS) i radnim naponom od 200 do 240 V AC, ovaj pretvarač idealan je za primjene koje zahtijevaju preciznu kontrolu brzine, poput ventilatora, pumpi, transportera, ekstraktora te sustava grijanja, ventilacije i klimatizacije (HVAC).

Ovaj pretvarač uključuje hladnjak i sustav hlađenja ventilatorom, što jamči optimalne performanse čak i u zahtjevnim industrijskim okruženjima. Također, njegov integrirani EMC filter pomaže u smanjenju elektromagnetskih smetnji, osiguravajući siguran i stabilan rad u skladu s međunarodnim standardima.

Ključne značajke:

• Nominalna snaga motora: 0,37 kW (0,55 KS)
• Radni napon: 200-240 V AC
• Nominalna izlazna struja: 2,4 A
• Podesiva izlazna frekvencija: 0,5-400 Hz
• Komunikacijski protokol: Modbus (putem RJ45 konektora)
• Stupanj zaštite: IP20 (zaštita od čvrstih tijela)

Altivar ATV12 nudi napredne funkcije za zaštitu sustava i produljenje vijeka trajanja opreme. Integrira zaštitu od preopterećenja, kratkog spoja i prenapona, što ga čini robusnim i pouzdanim rješenjem za svaku električnu instalaciju. Osim toga, funkcija privremenog povećanja momenta pomaže u izbjegavanju neočekivanih zastoja primjenom dodatnog momenta kada je potrebno, što je idealno za deblokiranje strojeva ili prevladavanje zastoja u transportnim sustavima.

Ključni tehnički podaci:

• Broj digitalnih ulaza: 4
• Broj digitalnih izlaza: 2
• Broj analognih ulaza: 1
• Broj analognih izlaza: 1
• Izlazni relej: 1
• Frekvencija preklapanja: 2 do 16 kHz (podesivo)
• Kontinuirana izlazna struja: 2,4 A pri 4 kHz
• Prividna snaga: 1,2 kVA
• Raspon brzina: 1 do 20

Ovaj pretvarač također omogućuje integraciju softvera SoMove za napredno upravljanje konfiguracijom. Uz ovaj alat korisnici mogu spremati, prenositi i primjenjivati konfiguracije na druge zamjenske pretvarače, što značajno smanjuje vrijeme zastoja povezano s održavanjem i omogućuje učinkovitiju implementaciju.

Dodatne značajke:

• Kompatibilnost s Modbusom: Pretvarač standardno uključuje Modbus komunikacijski protokol, dostupan putem RJ45 konektora, što omogućuje integraciju u automatizacijske mreže.
• Ušteda energije: Optimizacijom energije i momenta, ovaj pretvarač može omogućiti energetsku uštedu do 30% u ventilacijskim i pumpnim aplikacijama, doprinoseći održivijem i učinkovitijem radu.
• Fleksibilna kontrola: Pretvarač nudi upravljanje vektorom toka bez senzora, što osigurava optimalne performanse motora, te više opcija upravljanja naponom/frekvencijom za prilagodbu raznim operativnim potrebama.

Tipične primjene:

Altivar ATV12 prikladan je za razne jednostavne industrijske primjene, poput transportera, pumpi, ekstraktora, pristupnih barijera i transportnih traka. Također, njegova sposobnost podešavanja brzine motora u stvarnom vremenu čini ga savršenim za ventilacijske i HVAC sustave, gdje je precizna kontrola brzine ključna za optimizaciju potrošnje energije i održavanje odgovarajućih uvjeta temperature i protoka zraka.

Kompaktne dimenzije i dizajn:

S dimenzijama od 72 mm širine, 143 mm visine i 121,2 mm dubine te težinom od samo 0,7 kg, ovaj frekventni pretvarač lako se instalira u ograničenim prostorima, optimizirajući korištenje prostora u električnim ormarima i osiguravajući čistu i učinkovitu instalaciju.

Sigurnost i zaštita:

Pretvarač uključuje višestruke integrirane zaštite, poput zaštite od preopterećenja, kratkog spoja između faza, gubitka ulazne faze i pregrijavanja. Također, ima termičku zaštitu koja regulira rad pretvarača prema opterećenju i radnim uvjetima, čime se osigurava sigurnost opreme i produžuje njezin vijek trajanja.
