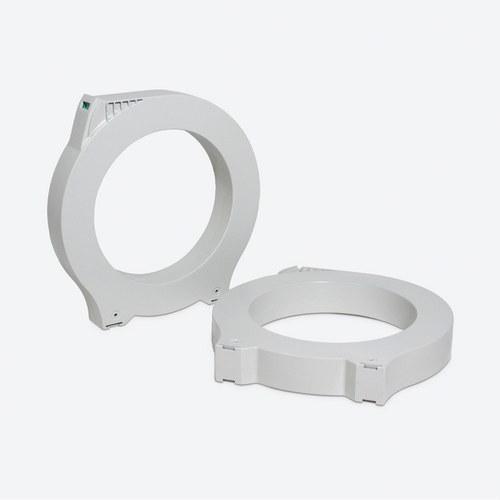

Diferencijalni transformator Circutor WGC-140

Diferencijalni transformator Circutor WGC-140 (šifra P10156) je robustan i učinkovit uređaj, posebno dizajniran za upotrebu u razvodnim ormarima električnih instalacija. Zahvaljujući naprednim značajkama, ovaj model pruža izvrsnu diferencijalnu zaštitu za sve vrste instalacija, osiguravajući siguran i učinkovit rad. Dizajniran je za mjerenje struja curenja i otkrivanje anomalija u električnom sustavu, a WGC-140 se lako integrira s relejima serije WGC, nudeći komplet transformator-relej s visokom osjetljivošću i pouzdanosti.

Poboljšana otpornost na prijelazne strujne udare: Jedna od najvažnijih karakteristika serije WGC je visoka otpornost na prijelazne strujne udare, koji često uzrokuju nepotrebna isključenja kod diferencijalne zaštite drugih sustava. To čini WGC-140 idealnim izborom za okruženja gdje su česte promjene opterećenja, osiguravajući preciznu zaštitu i izbjegavajući neželjena isključenja.

Jednostavna instalacija: WGC-140 je dizajniran za jednostavnu montažu. Osim standardnih pričvrsnih elemenata za ugradnju u razvodne ormare, omogućena je i montaža na DIN šinu pomoću dodatka (provjeriti šifru), što olakšava integraciju u sve vrste električnih sustava. Ovo je posebno korisno u instalacijama koje zahtijevaju brzo i učinkovito održavanje.

Kompatibilnost i robusnost: WGC-140 je kompatibilan s asortimanom diferencijalnih zaštitnih releja serije WGC, osiguravajući ispravan rad i visoku razinu zaštite. Dizajniran je za struje do 630 A, što ga čini svestranim izborom za širok raspon industrijskih i komercijalnih primjena.

Ključne tehničke specifikacije:

• Koristan presjek: 140 mm.
• Maksimalna struja: 630 A.
• Omjer transformacije: 30/0,06 A.
• Maksimalni radni napon: 720 V.
• Toplinska struja kratkog spoja (Ith): 1,8 kA tijekom 1 sekunde.
• Dinamička struja (Idyn): 2,5 Ith.
• Stupanj zaštite: IP 20 (priključci) prema IEC 60529.
• Materijal kućišta: Samogasivi polikarbonat UL 94 V0.
• Montaža: DIN šina s dodatkom (provjeriti šifru).
• Neto masa: 0,679 kg.
• Dimenzije: 201 x 206 x 50 mm.

Okruženje i izdržljivost: WGC-140 je dizajniran za rad u zahtjevnim uvjetima okoline, s rasponom radne temperature od -20ºC do +70ºC i relativnom vlagom do 95% bez kondenzacije. Njegovo samogasivo polikarbonatno kućište jamči dugotrajnost i sigurnost uređaja, u skladu s najstrožim međunarodnim standardima električne sigurnosti, kao što su IEC 60664-1, IEC 60664-3 i IEC 60044-1.

Primjene: Diferencijalni transformator WGC-140 idealan je za zaštitu komercijalnih i industrijskih električnih instalacija, pružajući preciznu i učinkovitu diferencijalnu zaštitu od struja curenja. Njegov robustan dizajn i jednostavna instalacija čine ga savršenim izborom za razvodne ormare, upravljačke sustave i kritične primjene gdje je kontinuitet električne opskrbe od ključne važnosti.

Ovaj diferencijalni transformator pruža pouzdane performanse i neophodan je za zaštitu svakog električnog sustava koji želi optimizirati sigurnost i izbjeći neočekivana isključenja.
