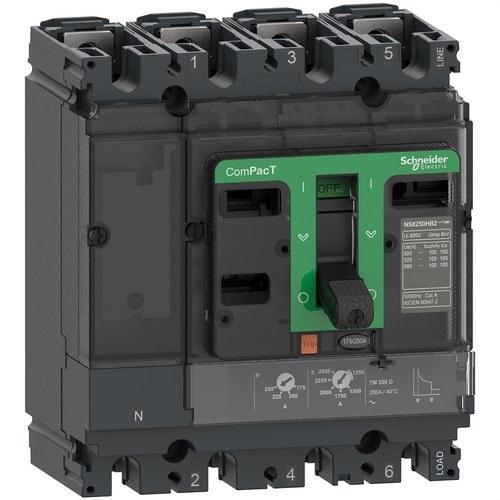

Automatski prekidač ComPacT NSX250N 50kA AC 4P4R 250A TMD

Automatski prekidač Schneider Electric ComPacT NSX250N 50kA AC 4P4R 250A predstavlja robusno i visoko učinkovito rješenje za električnu zaštitu, dizajnirano da zadovolji potrebe širokog spektra industrijskih i komercijalnih primjena. Sa sposobnošću prekidanja od 50kA na 415V AC i dizajnom s 4 pola i 4 releja, ovaj prekidač pruža pouzdanu zaštitu u složenim i zahtjevnim električnim sustavima.

Ovaj model je osmišljen za optimizaciju prostora i prekidne moći, što ga čini idealnim izborom za instalacije gdje su učinkovitost i sigurnost na prvom mjestu. S nazivnom strujom od 250A na 40°C, ComPacT NSX250N je spreman za kontinuirano upravljanje visokim električnim opterećenjima, jamčeći sigurnost i stabilnost sustava u svakom trenutku.

Automatski prekidač ComPacT NSX250N uključuje termomagnetsku upravljačku jedinicu (TMD), koja kombinira podesivu toplinsku zaštitu od preopterećenja i fiksnu magnetsku zaštitu od kratkog spoja. Ovo osigurava zaštitu električnog sustava kako u normalnim uvjetima rada, tako i u slučaju kvara, reagirajući brzo i precizno na svako preopterećenje ili kratki spoj. Ova upravljačka jedinica posebno je učinkovita u okruženjima s promjenjivim opterećenjima, jer omogućuje fino podešavanje toplinske zaštite prema specifičnim potrebama sustava.

Ovaj četveropolni automatski prekidač pruža potpunu zaštitu u trofaznim električnim instalacijama, nudeći dodatnu zaštitu za neutralni vodič, što je ključno u primjenama gdje je ravnoteža faza presudna za sigurnost i performanse sustava. Također, njegov kompaktan dizajn (140 mm x 161 mm x 86 mm) omogućuje učinkovitu ugradnju u električne ormare gdje je prostor ograničen, bez kompromisa u zaštitnoj sposobnosti.

Ključne tehničke specifikacije:

• Prekidna sposobnost (Icu): 50kA na 415V AC, s dodatnom prekidnom sposobnošću na različitim razinama napona: 85kA na 220/240V AC i do 8kA na 660/690V AC, što jamči svestranu i učinkovitu zaštitu u raznim električnim primjenama.
• Nazivna struja (In): 250A na 40°C, pružajući robusnu zaštitu za sustave s kontinuiranim opterećenjem.
• Nazivni radni napon (Ue): 690V AC, pogodan za visokonaponske električne sustave.
• TMD upravljačka jedinica: Termomagnetska tehnologija nudi podesivu zaštitu od preopterećenja i kratkog spoja, osiguravajući brzu reakciju na električne kvarove.
• Montaža: Fiksna, što jamči sigurnu i stabilnu instalaciju u industrijskim i komercijalnim električnim ormarima.

ComPacT NSX250N također je u skladu s međunarodnim standardima IEC 60947, CCC i EAC, što jamči njegovu kvalitetu i usklađenost s globalnim sigurnosnim i performansnim normama. Osim toga, dio je EcoStruxure Power arhitekture Schneider Electrica, što olakšava integraciju u digitalizirane sustave upravljanja, omogućujući učinkovitiju kontrolu energije i optimizaciju performansi električnog sustava.

Dodatne značajke:

• Potpuna zaštita s 4 pola i 4 releja (4P4R): Ovaj dizajn pruža zaštitu ne samo za tri faze izmjenične struje, već i za neutralni vodič, što je ključno u trofaznim sustavima gdje je ravnoteža između faza presudna.
• Usklađenost s normama: Certificiran prema IEC 60947 i pomorskim specifikacijama, što ga čini prikladnim za primjenu u raznim okruženjima, uključujući pomorske instalacije i zahtjevna industrijska okruženja.

Ključne prednosti:

• Visoka prekidna sposobnost: Prekidna sposobnost od 50kA na 415V AC čini ga idealnim za zaštitu instalacija s velikom potrošnjom energije i mogućim rizicima od kratkog spoja.
• Kompaktan i učinkovit dizajn: Prekidač je dizajniran za zauzimanje minimalnog prostora u električnom ormaru, olakšavajući integraciju u postojeće infrastrukture bez kompromisa u zaštitnoj sposobnosti.
• Integracija u sustave za upravljanje energijom: Kao dio EcoStruxure Power arhitekture, ComPacT NSX250N omogućuje digitalizirano upravljanje energijom, olakšavajući praćenje i optimizaciju električnih sustava u stvarnom vremenu.

Ovaj model također ima opcionalnu dodatnu opremu, što ga čini visoko prilagodljivim za specifične primjene koje zahtijevaju personalizirana rješenja. Proizvođači električnih ormara također imaju koristi od njegovog ergonomskog dizajna, koji olakšava ožičenje i smanjuje vrijeme instalacije.

Automatski prekidač Schneider Electric ComPacT NSX250N 50kA 4P4R 250A predstavlja robusno i svestrano rješenje za zaštitu električnih sustava u širokom rasponu primjena. Sa svojom visokom prekidnom sposobnošću, kompaktnim dizajnom i termomagnetskom upravljačkom jedinicom, jamči sigurnost i optimalne performanse električnih instalacija, pružajući pouzdanu zaštitu kako u normalnim uvjetima rada, tako i u slučaju kvara ili kratkog spoja.
