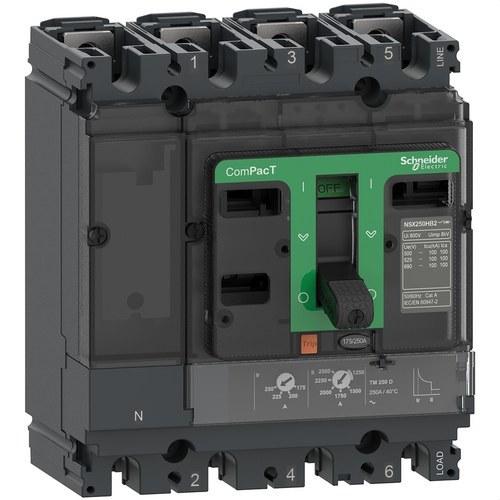

Automatski prekidač ComPacT NSX250F 36kA AC 4P4R 250A TMD

Automatski prekidač Schneider Electric ComPacT NSX250F 36kA AC 4P4R 250A TMD je robusno i visoko učinkovito rješenje dizajnirano za pouzdanu zaštitu industrijskih i komercijalnih električnih sustava. Ovaj model, dio ComPacT asortimana Schneider Electrica, optimiziran je za standardne primjene koje zahtijevaju visoku razinu sigurnosti i učinkovitosti, s prekidnom sposobnošću od 36kA na 415V AC. Zahvaljujući svom kompaktnom dizajnu i naprednoj tehnologiji, idealan je za osiguranje sigurnosti električnih sustava, štiteći ih od preopterećenja i kratkih spojeva.

Prekidač ComPacT NSX250F opremljen je magnetotermičkom upravljačkom jedinicom (TMD) koja nudi podesivu toplinsku zaštitu od preopterećenja i fiksnu magnetsku zaštitu od kratkih spojeva. Ova kombinacija jamči učinkovitu zaštitu sustava u svakom trenutku. TMD upravljačka jedinica posebno je korisna u primjenama koje zahtijevaju dinamičko podešavanje zaštite prema uvjetima opterećenja, pružajući razinu fleksibilnosti koja povećava sigurnost i operativnu učinkovitost.

Ovaj model ima 4 pola i 4 releja, što ga čini svestranim izborom za trofazne mreže, gdje je također potrebno zaštititi neutralni vodič. Njegove kompaktne dimenzije (140 mm širine, 161 mm visine i 86 mm dubine) omogućuju jednostavnu ugradnju u električne ormare s ograničenim prostorom, optimizirajući iskorištenost dostupnog prostora. Osim toga, ergonomski dizajn prednje ploče i nova ručna poluga omogućuju bržu i učinkovitiju instalaciju, smanjujući vrijeme montaže do 40%, što je posebno korisno za proizvođače razvodnih ormara i instalatere.

ComPacT NSX250F kompatibilan je s mrežama do 690V AC na 50/60 Hz, što mu omogućuje prilagodbu širokom rasponu električnih primjena. Njegova sposobnost sekcioniranja i LIG tehnologija zaštite (toplinsko preopterećenje, magnetski i trenutni kratki spoj) osiguravaju potpunu zaštitu od svih eventualnosti, povećavajući sigurnost električnog sustava i osiguravajući njegov kontinuirani rad.

Ključne tehničke specifikacije:

• Prekidna sposobnost (Icu): 36kA na 415V AC, s dodatnom sposobnošću od 50kA na 220/240V AC i do 20kA na 690V AC, pružajući učinkovitu zaštitu od električnih kvarova.
• Nominalna struja (In): 250A na 40°C, prikladno za primjene s visokim električnim opterećenjima.
• Nominalni radni napon (Ue): 690V AC na 50/60 Hz, idealno za visokovoltažne električne mreže.
• TMD upravljačka jedinica (termomagnetska): Omogućuje podesivu zaštitu od preopterećenja i fiksnu zaštitu od kratkog spoja, osiguravajući sigurnu i pouzdanu operaciju.
• Kompaktne dimenzije: 140 mm širine, 161 mm visine i 86 mm dubine, što olakšava ugradnju u električne ormare s ograničenim prostorom.
• Fiksna montaža: Osigurava stabilnu i dugotrajnu instalaciju u sustavima električne distribucije.

ComPacT NSX250F udovoljava najstrožim međunarodnim standardima, poput IEC 60947, CCC i EAC, što jamči njegovu kvalitetu i pouzdanost u globalnim primjenama. Osim toga, ovaj prekidač dio je EcoStruxure Power arhitekture Schneider Electrica, što olakšava integraciju u digitalizirane sustave za upravljanje energijom, omogućujući veću vidljivost i kontrolu nad radom električnog sustava.

Dodatne značajke:

• Ergonomski dizajn: Nova ergonomska ručka olakšava ručno upravljanje prekidačem, poboljšavajući pristupačnost i sigurnost tijekom rada.
• Kompatibilnost s opcionalnom dodatnom opremom: ComPacT NSX250F može se integrirati s raznim opcionalnim dodacima, omogućujući prilagodbu instalacije i rada prema specifičnim potrebama svakog projekta.
• Međunarodne certifikacije: U skladu je sa standardima kao što su IEC 60947, CCC, EAC i pomorskim specifikacijama, što osigurava njegovu upotrebu u zahtjevnim industrijskim i komercijalnim okruženjima.

Ključne prednosti:

• Smanjenje vremena instalacije: Zahvaljujući optimiziranom dizajnu i novoj ergonomskoj ručki, ComPacT NSX250F značajno smanjuje vrijeme montaže, povećavajući učinkovitost i smanjujući operativne troškove.
• Napredna zaštita: Kombinacija podesive toplinske zaštite i fiksne magnetske zaštite osigurava učinkovitu zaštitu od preopterećenja i kratkih spojeva, pružajući sigurnost u svakom trenutku.
• Jednostavno održavanje: Njegov kompaktni dizajn i pomoćni elementi vidljivi izvana olakšavaju održavanje i optimizaciju sustava, smanjujući vrijeme zastoja.

Automatski prekidač Schneider Electric ComPacT NSX250F 36kA AC 4P4R 250A TMD je pouzdano, učinkovito i jednostavno rješenje za instalaciju, idealno za zaštitu električnih sustava u standardnim i industrijskim primjenama. Kombinacija ergonomskog dizajna, napredne zaštite i jednostavne instalacije čini ga ključnim alatom za osiguranje sigurnosti i optimalnog rada električnih sustava.
