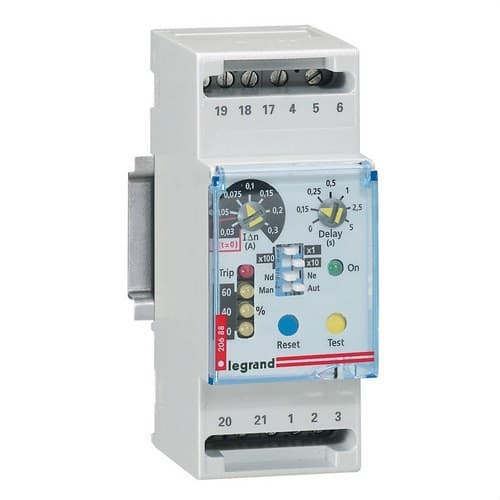

Diferencijalni relej 2 MODULA

Legrand diferencijalni relej 026088 je modularni, podesivi uređaj dizajniran za detekciju struja curenja prema zemlji i izdavanje naredbe za isključenje kompatibilnog automatskog prekidača ili prekidača snage. U kombinaciji s toroidnim transformatorom i zavojnicom za okidanje s pobudom strujom ili minimalnim naponom, omogućuje ugradnju diferencijalne zaštite u instalacije opremljene prekidačima Legrand DPX³ ili DPX³-I.

Raspolaže podesivom diferencijalnom osjetljivošću, podesivim vremenskim odgodom okidanja, signalizacijom putem više LED dioda i pomoćnim kontaktom. Napaja se na 230/240 volti izmjenične struje, radi na 50 ili 60 herca i zauzima samo 2 modula na DIN šini.

Podesivi diferencijalni relej za Legrand DPX³ prekidače

Referenca 026088 osmišljena je za kontinuirani nadzor mogućih struja kvara prema zemlji u električnim instalacijama. Relej prima signal s vanjskog toroidnog transformatora postavljenog oko vodiča strujnog kruga i uspoređuje detektiranu rezidualnu struju s odabranom vrijednošću osjetljivosti.

Kada struja curenja dosegne konfigurirani prag i ispune se postavljeni uvjeti vremenske odgode, relej šalje naredbu za okidanje zavojnici povezanoj s prekidačem, uzrokujući otvaranje strujnog kruga.

Diferencijalna zaštita putem releja i toroidnog transformatora

Legrand 026088 nije samostalan diferencijalni prekidač. Za obavljanje zaštitne funkcije mora raditi zajedno s kompatibilnim toroidom i zavojnicom za okidanje s pobudom strujom ili minimalnim naponom ugrađenom u automatski prekidač ili odgovarajući prekidač.

Ova arhitektura omogućuje dodavanje diferencijalne zaštite energetskim prekidačima i prilagodbu parametara djelovanja specifičnim potrebama instalacije.

Podesiva diferencijalna osjetljivost

Jedna od glavnih prednosti releja je mogućnost podešavanja diferencijalne struje okidanja. Dostupni raspon ovisi o pridruženom toroidnom transformatoru.

Uz toroidne transformatore manjeg promjera koji su kompatibilni, Legrand predviđa vrijednosti osjetljivosti od 0,03 ampera do 30 ampera, s različitim međukoracima podešavanja.

Među dostupnim vrijednostima nalaze se 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 i 30 ampera, ovisno o korištenom toroidu.

Podesiva vremenska odgoda okidanja do 5 sekundi

Legrand 026088 omogućuje i konfiguraciju odgode djelovanja. Odaberiva vremena su:

• 0 sekundi.
• 0,15 sekundi.
• 0,25 sekundi.
• 0,5 sekundi.
• 1 sekunda.
• 2,5 sekundi.
• 5 sekundi.

Ova regulacija omogućuje prilagodbu odziva zaštite i olakšava koordinaciju između različitih razina električne instalacije kada projekt zahtijeva različita vremena djelovanja.

Diferencijalni relej tipa A

Legrand ovu referencu označava kao diferencijalni relej tipa A. Ova vrsta zaštite predviđena je za detekciju sinusoidalnih izmjeničnih diferencijalnih struja i pulsirajućih istosmjernih struja unutar uvjeta predviđenih za ovu klasu.

Odabir vrijednosti osjetljivosti, vremenske odgode i toroidnog transformatora treba izvršiti u skladu s karakteristikama strujnog kruga i zahtjevima zaštite utvrđenima za instalaciju.

LED indikatori za nadzor struje curenja

Prednja strana releja sadrži više LED indikatora koji olakšavaju vizualni nadzor stanja zaštite.

• 1 zelena LED: označava da relej ima napajanje.
• 3 žute LED: označavaju razine struje kvara izolacije jednake 20, 40 i 60 posto konfiguriranog praga.
• 1 stalna crvena LED: označava da je dosegnuta ili premašena postavljena vrijednost struje kvara.
• 1 trepćuća crvena LED: označava prekid ili nedostatak kontinuiteta u vezi između toroidnog transformatora i releja.

Ova signalizacija omogućuje brzo provjeravanje razvoja struje curenja i olakšava identifikaciju određenih kvarova u spoju.

Postupna kontrola razine izolacije

Tri žuta indikatora omogućuju prikaz razine struje kvara u odnosu na odabrani prag u stupnjevima. Razine od 20, 40 i 60 posto pružaju prethodnu informaciju prije nego što se dosegne struja konfigurirana za djelovanje releja.

Ova indikacija može biti posebno korisna tijekom održavanja i dijagnostike instalacija, jer omogućuje uočavanje porasta rezidualne struje prije nego što dođe do okidanja.

Ugrađeni pomoćni kontakt

Legrand 026088 ima pomoćni kontakt koji se može koristiti unutar sustava upravljanja ili signalizacije instalacije.

Integracija ovog kontakta olakšava nadzor stanja releja unutar električnih razvodnih ormara i kompatibilnih sustava upravljanja.

Prednji poklopac koji se može plombirati

Uređaj ima preklopni prednji poklopac koji se može plombirati. Ovaj pokrov štiti elemente podešavanja i omogućuje ograničavanje slučajnih ili neovlaštenih izmjena konfiguriranih parametara.

Ova značajka posebno je korisna u profesionalnim instalacijama gdje je važno sačuvati postavke osjetljivosti i vremenske odgode utvrđene tijekom puštanja u rad.

Kompatibilan s Legrand toroidnim transformatorima

Relej se mora koristiti zajedno s kompatibilnim Legrand toroidima navedenima za referencu 026088. Važeća dokumentacija proizvođača predviđa različite promjere kako bi se prilagodila različitim presjecima kabela i veličinama instalacije.

Odabrani promjer toroida utječe na minimalni dostupni raspon diferencijalne osjetljivosti, pa ga treba odabrati zajedno s relejem prema električnim i fizičkim karakteristikama strujnog kruga.

Modularna montaža na DIN šinu

Relej je dizajniran za izravnu ugradnju na DIN šinu u električnim ormarima. Zauzima širinu od 2 modula, što olakšava njegovu integraciju uz druge upravljačke i zaštitne uređaje.

Njegov modularni format omogućuje koncentriranje funkcija detekcije i podešavanja u ormaru, dok se toroidni transformator postavlja oko vodiča koje treba nadzirati.

Napajanje na 230/240 volti

Legrand 026088 radi s naponom napajanja od 230/240 volti izmjenične struje i frekvencijom od 50 ili 60 herca.

Prednja zelena LED dioda omogućuje vizualnu provjeru da je relej ispravno napajan i spreman za diferencijalni nadzor.

Primjena s DPX³ i DPX³-I prekidačima

Legrand ovu referencu navodi za pružanje diferencijalne zaštite kada se kombinira s automatskim prekidačima DPX³ opremljenima zavojnicom za okidanje ili s kompatibilnim prekidačima DPX³-I.

Kada relej detektira struju kvara veću od odabrane razine, prenosi odgovarajuću naredbu na pridruženu zavojnicu kako bi izazvao otvaranje uređaja za isključenje.

Tehničke karakteristike Legrand 026088

• Marka: Legrand.
• Referenca: 026088.
• EAN: 3245060260880.
• Vrsta proizvoda: modularni podesivi diferencijalni relej.
• Vrsta diferencijalne zaštite: tip A.
• Primjena: diferencijalna zaštita povezana s kompatibilnim DPX³ i DPX³-I prekidačima.
• Način rada: detekcija putem vanjskog toroidnog transformatora.
• Diferencijalna osjetljivost: podesiva prema pridruženom toroidu.
• Minimalna dostupna osjetljivost: 0,03 ampera s kompatibilnim toroidima.
• Maksimalna dostupna osjetljivost: 30 ampera.
• Podesiva vremenska odgoda: 0; 0,15; 0,25; 0,5; 1; 2,5 i 5 sekundi.
• Napon napajanja: 230/240 volti izmjenične struje.
• Frekvencija: 50 ili 60 herca.
• Indikator napajanja: zelena LED.
• Indikatori razine curenja: 3 žute LED na 20, 40 i 60 posto.
• Indikator kvara: crvena LED.
• Detekcija prekida između toroida i releja: da, putem trepćuće crvene LED.
• Pomoćni kontakt: uključen.
• Prednji poklopac: preklopni i plombabilan.
• Montaža: DIN šina.
• Broj modula: 2.
• Zahtijeva toroidni transformator: da.
• Zahtijeva kompatibilnu zavojnicu za okidanje: da.

Podesiva diferencijalna zaštita za energetske ormare

Legrand diferencijalni relej 026088 omogućuje ugradnju podesive diferencijalne zaštite u instalacije s kompatibilnim prekidačima snage, nudeći regulaciju i osjetljivosti i vremena djelovanja.

Njegov format od 2 modula, LED indikatori, pomoćni kontakt, plombabilni poklopac i kompatibilnost s različitim toroidnim transformatorima olakšavaju integraciju u električne ormare gdje je potrebno nadzirati struje curenja i prilagoditi okidanje konkretnim karakteristikama instalacije.
