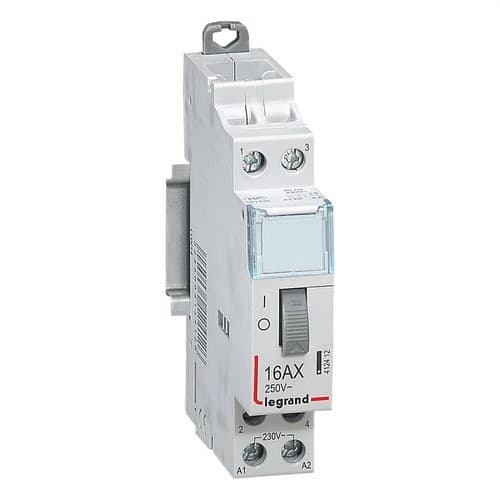

Teleruptor 16A 2NO ZAV. 230V

Le Legrand CX³ 412412 impulsni relej je modularni uređaj dizajniran za upravljanje električnim krugovima putem impulsa. Ima nazivnu struju od 16 ampera, bipolarnu konfiguraciju s 2 normalno otvorena kontakta i upravljačku zavojnicu od 230 volti izmjenične struje.

Njegov rad omogućuje promjenu stanja kontakata svaki put kada primi električni impuls, zbog čega je posebno praktičan za upravljanje istim krugom s više tipkala. To je uobičajeno rješenje za centralizirano upravljanje rasvjetnim krugovima u domovima, poslovnim zgradama i drugim električnim instalacijama.

Legrand CX³ bipolarni impulsni relej od 16 ampera

Referenca 412412 pripada modularnoj CX³ seriji tvrtke Legrand. Njegova konfiguracija uključuje 2 normalno otvorena kontakta, tako da omogućuje istodobno upravljanje dvama kontaktima putem aktiviranja zavojnice.

Nazivna struja kontakata iznosi 16 ampera, a nazivni napon energetskog kruga doseže 250 volti izmjenične struje, prilagođavajući se uobičajenim primjenama upravljanja i automatizacije u električnim instalacijama.

Upravljanje putem električnih impulsa

Za razliku od klasičnog kontaktora koji mora imati napajanu zavojnicu kako bi zadržao određeno stanje, impulsni relej koristi upravljačke impulse za mehaničku promjenu položaja svojih kontakata.

Svaki impuls primljen na zavojnici mijenja stanje uređaja. To omogućuje upravljanje krugom putem više tipkala spojenih na isti sustav, bez potrebe za ugradnjom preklopnika i križnih prekidača u instalacijama s brojnim točkama upravljanja.

Upravljačka zavojnica od 230 volti

Legrand 412412 ima zavojnicu za izmjeničnu struju s nazivnim upravljačkim naponom od 230 volti. Prema tehničkim podacima proizvođača, prihvaća raspon upravljačkog napona između 210 i 250 volti.

Prihvaćeni radni frekvencijski raspon iznosi između 50 i 60 herca, što olakšava njegovu integraciju u klasične električne instalacije napajane s 230 volti.

2 normalno otvorena kontakta

Ovaj impulsni relej ima 2 normalno otvorena kontakta, također označena kao 2 NA ili 2 NO. Ne sadrži normalno zatvorene kontakte niti preklopne kontakte.

Kada se pojavi odgovarajući upravljački impuls, mehanizam mijenja položaj kontakata i mehanički zadržava novo stanje do sljedećeg impulsa.

Idealno za rasvjetne krugove upravljane s više mjesta

Jedna od najčešćih primjena impulsnih releja je upravljanje rasvjetom s više tipkala. Umjesto korištenja kombinacija preklopnika i križnih prekidača, tipkala šalju impulse impulsnom releju ugrađenom u razvodni ormar.

Ovaj sustav posebno je koristan u hodnicima, stubištima, zajedničkim prostorima, velikim prostorijama, poslovnim objektima i drugim prostorima gdje je potrebno imati više točaka upravljanja za isti krug.

Modularna ugradnja na DIN šinu

Legrand CX³ 412412 dizajniran je za ugradnju na DIN šinu u električnim ormarima. Zauzima samo 1 modul, što omogućuje učinkovito iskorištavanje raspoloživog prostora uz automatske osigurače, diferencijalne sklopke i druge modularne uređaje.

Njegova širina iznosi 17,8 milimetara, visina 95 milimetara, a ukupna dubina približno 70,2 milimetra. Legrand navodi dubinu ugradnje od 44 milimetra.

Centralizirano upravljanje mehaničkim radom

Legrand ovaj uređaj klasificira kao mehanizam za centralizirano upravljanje. Mehaničko zadržavanje održava stanje kontakata nakon svakog impulsa, omogućujući upravljanje krugom bez stalno aktiviranog upravljačkog signala.

Ova značajka čini impulsni relej posebno prikladnim za instalacije u kojima se želi centralizirati električno upravljanje s različitih mjesta pomoću tipkala.

Kompatibilan s pomoćnim elementima iz serije

Standardni CX³ impulsni releji osmišljeni su tako da se mogu povezati s određenim kompatibilnim Legrand pomoćnim elementima i priborom, čime se proširuju mogućnosti upravljanja ili prilagođava sustav specifičnim potrebama instalacije.

Odabir bilo kojeg pomoćnog elementa treba izvršiti nakon prethodne provjere njegove kompatibilnosti s referencom 412412 i predviđenom električnom shemom.

Tehničke karakteristike Legrand 412412

• Marka: Legrand.
• Serija: CX³.
• Referenca: 412412.
• EAN: 3245064124126.
• Vrsta proizvoda: modularni impulsni relej.
• Funkcija: centralizirano upravljanje putem impulsa.
• Način rada: mehanički.
• Broj polova: 2.
• Broj normalno otvorenih kontakata: 2.
• Broj normalno zatvorenih kontakata: 0.
• Broj preklopnih kontakata: 0.
• Nazivna struja: 16 ampera.
• Napon energetskog kruga: do 250 volti izmjenične struje.
• Nazivni napon zavojnice: 230 volti izmjenične struje.
• Raspon upravljačkog napona: između 210 i 250 volti.
• Frekvencija upravljanja: između 50 i 60 herca.
• Ugradnja: DIN šina.
• Broj modula: 1.
• Širina: 17,8 milimetara.
• Visina: 95 milimetara.
• Dubina: 70,2 milimetra.
• Dubina ugradnje: 44 milimetra.
• Primjenjiva norma: EN 60669-2-2.

Kompaktno rješenje za upravljanje krugom s više tipkala

Legrand CX³ 412412 impulsni relej kombinira mogućnost upravljanja od 16 ampera, dva normalno otvorena kontakta i zavojnicu od 230 volti u kompaktnom formatu od samo 1 modula.

Njegov rad putem impulsa posebno pojednostavljuje projektiranje instalacija u kojima se jedan krug mora aktivirati s više mjesta. Zahvaljujući ugradnji na DIN šinu i integraciji unutar modularne Legrand CX³ serije, predstavlja praktično rješenje za upravljanje rasvjetom i drugim kompatibilnim krugovima iz razvodnog ormara.
