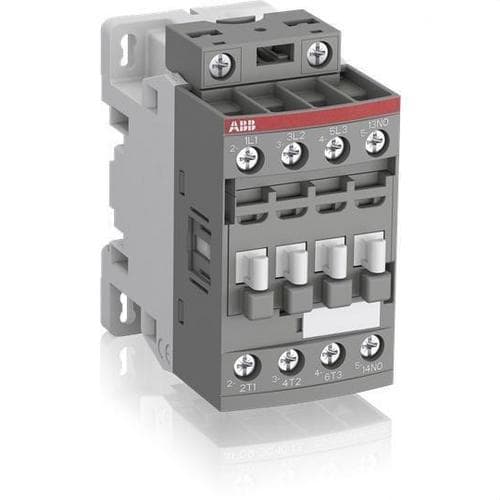

Kontaktor AF16-30-10 3P ZAV 24-60V AC 20-60V DC

ABB kontaktor AF16-30-10-11, referenca 1SBL177001R1110, tropolni je kontaktor iz serije AF dizajniran za upravljanje trofaznim motorima i drugim električnim opterećenjima u industrijskim instalacijama, električnim ormarima, automatizaciji i sustavima upravljanja. Ima 3 glavna normalno otvorena kontakta, integrirani pomoćni kontakt 1NO i elektroničku zavojnicu koja može raditi i na izmjeničnu i na istosmjernu struju.

Ovaj model podržava upravljački napon od 24 do 60 V AC pri 50/60 Hz i od 20 do 60 V DC. Zahvaljujući elektroničkom sučelju zavojnice, kontaktor može raditi u širokom rasponu upravljačkog napona, što olakšava njegovu integraciju u instalacije s različitim upravljačkim naponima i pruža veću otpornost na varijacije napajanja.

Glavne značajke ABB kontaktora AF16-30-10

• Marka: ABB.
• Serija: AF.
• Model: AF16-30-10-11.
• Referenca: 1SBL177001R1110.
• Broj glavnih polova: 3.
• Glavni kontakti: 3 normalno otvorena (3NO).
• Integrirani pomoćni kontakt: 1 normalno otvoren (1NO).
• Nazivna struja AC-3: 18 A pri 380-440 V.
• Snaga motora AC-3: 7,5 kW pri 380/400 V.
• Nazivna struja AC-1: do 30 A pri 690 V i 40/60 °C.
• Upravljački napon zavojnice: 24-60 V AC pri 50/60 Hz i 20-60 V DC.
• Nazivni napon glavnog kruga: do 690 V.
• Vrsta zavojnice: elektronička AC/DC širokog raspona.
• Zaštita od prenapona: integrirana.
• Vrsta priključka: vijčani priključci.
• Stupanj zaštite priključaka: IP20.

Kontaktor za motore do 7,5 kW pri 400 V

ABB AF16-30-10 posebno je prikladan za upravljanje trofaznim motorima. U kategoriji uporabe AC-3 dopušta radnu struju od 18 A pri 380/400 V i snagu motora do 7,5 kW pri 400 V. Pri 415 i 440 V može upravljati motorima do 9 kW, u skladu s vrijednostima koje navodi ABB.

U kategoriji AC-1, namijenjenoj neinduktivnim ili slabo induktivnim opterećenjima, postiže nazivnu struju od 30 A pri 690 V pri temperaturama okoline do 60 °C. Ove karakteristike omogućuju njegovu primjenu kako za uključivanje i isključivanje motora, tako i za različita električna opterećenja u upravljačkim i razvodnim ormarima.

Elektronička zavojnica za AC i DC

Jedna od glavnih značajki kontaktora ABB AF je njegova elektronički upravljana zavojnica. U ovoj verziji, označenoj sufiksom -11, zavojnica prihvaća napone od 24 do 60 V AC pri 50/60 Hz i od 20 do 60 V DC.

Širok radni raspon omogućuje uporabu istog kontaktora s različitim upravljačkim naponima bez potrebe za zamjenom zavojnice. Ova tehnologija također olakšava rad pri fluktuacijama upravljačkog napona, što je posebno praktično u automatizacijskim sustavima i strojevima gdje stabilnost napajanja može varirati.

Integrirana zaštita od prenapona

AF16-30-10 tvornički uključuje zaštitu od prenapona u krugu zavojnice. Na taj način ABB u mnogim primjenama uklanja potrebu za dodatnim supresorom prenapona povezanom s kontaktorom, pojednostavljujući ožičenje električnog ormara i smanjujući broj potrebnih komponenti.

Ova je značajka posebno korisna u upravljačkim krugovima u kojima ponavljane komutacije mogu uzrokovati električne smetnje pri uključivanju ili isključivanju induktivnih opterećenja.

Integrirani pomoćni kontakt 1NO

Osim tri glavna kontakta, kontaktor ima jedan integrirani normalno otvoreni pomoćni kontakt. Taj se kontakt može koristiti za signalizaciju, blokadu, povratnu informaciju o stanju kontaktora ili integraciju s drugim elementima upravljačkog kruga.

Serija AF također podržava dodatne pomoćne blokove koji se mogu montirati sprijeda ili sa strane, omogućujući proširenje konfiguracije sustava kada je u primjeni potreban veći broj pomoćnih kontakata.

Radne struje i snage

• AC-3 pri 220/230/240 V: 18 A, do 4 kW.
• AC-3 pri 380/400 V: 18 A, do 7,5 kW.
• AC-3 pri 415 V: 18 A, do 9 kW.
• AC-3 pri 440 V: 18 A, do 9 kW.
• AC-3 pri 500 V: 15 A, do 9 kW.
• AC-3 pri 690 V: 10,5 A, do 9 kW.
• AC-1 pri 690 V i 40 °C: 30 A.
• AC-1 pri 690 V i 60 °C: 30 A.
• AC-1 pri 690 V i 70 °C: 26 A.

Priključci s vijčanim stezaljkama

ABB AF16-30-10 koristi vijčane priključke kako u glavnom krugu tako i u pomoćnim i upravljačkim krugovima. Glavni krug prihvaća krute vodiče do 6 mm², kao i različite konfiguracije fleksibilnih vodiča ovisno o vrsti korištenog priključka.

Glavni, pomoćni i priključci zavojnice imaju stupanj zaštite IP20 prema IEC 60529, što pomaže u zaštiti od slučajnog dodira s aktivnim dijelovima tijekom predviđene uporabe unutar ormara i električnih kućišta.

Visoka učestalost preklapanja

Kontaktor je pripremljen za primjene koje zahtijevaju česte operacije. ABB navodi maksimalnu električnu učestalost preklapanja do 1.200 ciklusa na sat u kategoriji AC-3 i maksimalnu mehaničku učestalost preklapanja do 3.600 ciklusa na sat, uvijek unutar uvjeta uporabe koje je propisao proizvođač.

Tehnički podaci ABB AF16-30-10-11

• Proizvođač: ABB.
• Obitelj: AF kontaktori.
• Referenca proizvođača: 1SBL177001R1110.
• Oznaka: AF16-30-10-11.
• Polovi: 3.
• Glavni NO kontakti: 3.
• Glavni NC kontakti: 0.
• Pomoćni NO kontakti: 1.
• Pomoćni NC kontakti: 0.
• Napon zavojnice AC: 24-60 V, 50/60 Hz.
• Napon zavojnice DC: 20-60 V.
• Radna struja AC-3 pri 400 V: 18 A.
• Snaga AC-3 pri 400 V: 7,5 kW.
• Radna struja AC-1: 30 A pri 690 V i 40/60 °C.
• Nazivni radni napon glavnog kruga: 690 V.
• Nazivni izolacijski napon: 690 V prema IEC 60947-4-1.
• Impulsni podnosivi napon: 6 kV.
• Frekvencija glavnog kruga: 50/60 Hz.
• Zaštita priključaka: IP20.
• Vrsta priključka: vijčani.
• Maksimalna radna nadmorska visina: 3.000 m.
• Temperatura okoline bez toplinskog releja: od -40 do +70 °C.
• Temperatura skladištenja: od -60 do +80 °C.
• Dimenzije: 86 x 45 x 77 mm (visina x širina x dubina).
• Neto težina: 0,27 kg.
• EAN: 3471523110618.

Norme i kompatibilnost

Kontaktor ABB AF16-30-10 u skladu je, među ostalim, s normama IEC/EN 60947-1 i IEC/EN 60947-4-1, a posjeduje i odobrenja prema UL 508 i CSA C22.2 br. 14. Proizvod također ispunjava zahtjeve RoHS direktive koje navodi ABB.

Zbog svojih električnih karakteristika, elektroničke zavojnice širokog raspona i kompaktnog formata, ABB kontaktor AF16-30-10-11 prikladno je rješenje za električne ormare, upravljanje motorima, strojeve, industrijsku automatizaciju, ventilacijske sustave, pumpe i druge primjene koje zahtijevaju trofazno upravljanje do 18 A u kategoriji AC-3.

Važno: ABB navodi da varijanta AF..-30-..-11 nije namijenjena izravnom upravljanju s PLC izlaza. Za takve primjene potrebno je provjeriti kompatibilnost upravljačkog sustava i odabrati odgovarajuću varijantu prema specifikacijama proizvođača.
