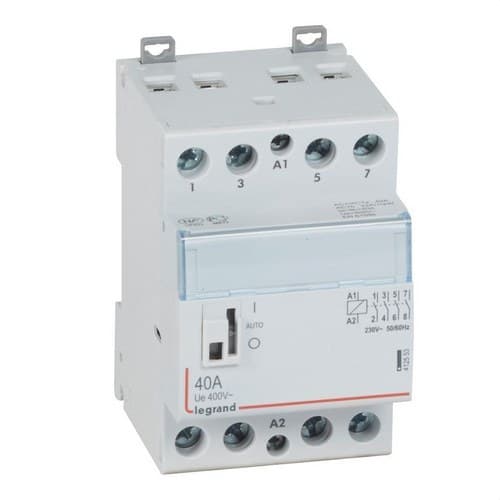

Kontaktor 40A 4NO 230V

Le Legrand CX³ kontaktor 412553 je modularni uređaj namijenjen upravljanju električnim opterećenjima velike snage. Ima 4 pola s 4 normalno otvorena kontakta, nazivnu struju od 40 ampera i upravljačku zavojnicu od 230 volti izmjenične struje.

Dizajniran za ugradnju u električne razvodne ormare na DIN šinu, omogućuje upravljanje putem upravljačkog signala opterećenjima kao što su sustavi grijanja, rasvjetni krugovi i pumpe. Njegov modularni format i prednje ručno upravljanje olakšavaju i integraciju u ormar i postupke provjere i održavanja.

Legrand CX³ kontaktor od 40 ampera i 4 normalno otvorena kontakta

Referenca 412553 pripada asortimanu modularnih kontaktora CX³ tvrtke Legrand. Ugrađuje 4 normalno otvorena kontaktna elementa za snagu, pa kontakti ostaju otvoreni kada zavojnica nije aktivirana i zatvaraju se kada kontaktor primi odgovarajući upravljački signal.

Ova konfiguracija omogućuje istodobno uključivanje više vodiča jednom električnom naredbom, čime se olakšavaju automatizacija i daljinsko upravljanje različitim vrstama opterećenja.

Upravljačka zavojnica od 230 volti

Kontaktor ima zavojnicu za pobudu od 230 volti izmjenične struje. Prema tehničkom listu tvrtke Legrand, dopušteni raspon pobudnog napona iznosi između 195 i 253 volta.

Kada zavojnica primi napon, unutarnji mehanizam mijenja stanje kontaktnih elemenata za snagu. Kada prestane primati upravljački signal, kontakti se vraćaju u odgovarajući radni položaj.

Nazivna struja od 40 ampera

Legrand 412553 podržava radnu struju od 40 ampera u kategoriji AC-7a ili AC-1, kategorijama povezanim s pretežno otpornim ili blago induktivnim opterećenjima.

Za primjene u kategorijama AC-7b ili AC-3, Legrand navodi radnu struju od 22 ampera. Odabir kontaktora uvijek treba provesti uzimajući u obzir vrstu opterećenja i njegovu kategoriju uporabe, a ne samo maksimalnu nazivnu struju.

Primjene u grijanju, rasvjeti i pumpama

Legrand preporučuje ovaj kontaktor za upravljanje opterećenjima velike potrošnje, uključujući primjene kao što su električni sustavi grijanja, rasvjetne instalacije i pumpe.

Kontaktor omogućuje odvajanje upravljačkog kruga od energetskog kruga, tako da električni signal manje potrošnje može upravljati uključivanjem i isključivanjem glavnog opterećenja.

Ova je značajka posebno korisna u automatiziranim instalacijama, električnim ormarima, sustavima upravljanja energijom i krugovima koji zahtijevaju česta preklapanja ili upravljanje s vanjskih uređaja.

4 pola za krugove do 400 volti

Uređaj ima 4 pola i projektiran je za nazivni napon uporabe od 400 volti izmjenične struje. Ova konfiguracija omogućuje njegovu uporabu u instalacijama gdje je potrebno zajedničko preklapanje više vodiča.

4 glavna kontakta su normalno otvorena. Model ne sadrži normalno zatvorene glavne kontakte.

Prednje ručno upravljanje za ispitivanje i održavanje

Kontaktor ima ručno upravljanje dostupno s prednje strane nakon uklanjanja odgovarajućeg poklopca. Ovaj mehanizam omogućuje izvođenje funkcija ispitivanja i održavanja izravno na uređaju.

Upravljanje omogućuje odabir trajnih položaja uključeno ili isključeno bez automatskog povratka, što olakšava određene provjere tijekom ugradnje, dijagnostike ili održavanja.

Modularni format od 3 modula

Legrand CX³ 412553 dizajniran je za montažu na DIN šinu u električnim ormarima i zauzima širinu jednaku 3 modula.

Ima dva sustava pričvršćivanja na šinu, jedan u gornjem i jedan u donjem dijelu, osmišljena kako bi se olakšala montaža i demontaža uređaja.

Također omogućuje umetanje razvodnog češlja tipa vilice s gornje strane, čime se pojednostavljuju određene konfiguracije napajanja unutar ormara.

Držač oznake za identifikaciju kruga

Prednja strana sadrži držač oznake koji omogućuje vizualnu identifikaciju kruga ili opterećenja kojim upravlja kontaktor. Ova je funkcija posebno praktična u električnim ormarima s brojnim upravljačkim i zaštitnim uređajima.

Jasna identifikacija olakšava puštanje u rad, pregled, održavanje i pronalaženje kvarova.

Kompatibilan s Legrand pomoćnim kontaktima

Kontaktor se može opremiti kompatibilnim Legrand pomoćnim kontaktima. Proizvođač izričito navodi mogućnost povezivanja s pomoćnim kontaktom reference 412431, čime se proširuju funkcije signalizacije ili upravljanja prema potrebama projekta.

Kapacitet za različite vrste rasvjete

Osim općih primjena za snagu, Legrand navodi specifične vrijednosti za različita rasvjetna opterećenja. Maksimalno opterećenje za žarulje sa žarnom niti iznosi 5.000 vata.

Za fluorescentne žarulje navedeni maksimalni kapacitet iznosi 3.100 voltampera, uz 3.400 voltampera u duo krugovima i 1.400 voltampera u određenim instalacijama s paralelnom kompenzacijom.

Te vrijednosti treba uzeti u obzir zajedno s konkretnim karakteristikama rasvjetnih tijela i kruga koji se želi upravljati.

Dimenzije i ugradnja

Kontaktor ima širinu od 68 milimetara, visinu od 94 milimetra i dubinu od 53,4 milimetra. Legrand navodi dubinu ugradnje od 44 milimetra.

Njegov modularni format omogućuje integraciju zajedno s automatskim osiguračima, diferencijalnim sklopkama, vremenskim sklopkama, impulsnim relejima i drugim zaštitnim i automatizacijskim uređajima unutar električnog ormara.

Zaštita i norma

Legrand 412553 ima stupanj zaštite IP2X i izrađen je u skladu s normom IEC/EN 61095, specifičnom za elektromehaničke kontaktore namijenjene kućnim i sličnim primjenama.

Tehničke karakteristike Legrand 412553

• Marka: Legrand.
• Serija: CX³.
• Referenca: 412553.
• EAN: 3245064125536.
• Vrsta proizvoda: modularni kontaktor snage.
• Broj polova: 4.
• Normalno otvoreni kontakti: 4.
• Normalno zatvoreni kontakti: nijedan.
• Radna struja AC-7a ili AC-1: 40 ampera.
• Radna struja AC-7b ili AC-3: 22 ampera.
• Nazivni napon uporabe: 400 volti izmjenične struje.
• Nazivni napon zavojnice: 230 volti izmjenične struje.
• Raspon pobudnog napona: između 195 i 253 volta.
• Montaža: DIN šina.
• Širina: 3 modula.
• Fizička širina: 68 milimetara.
• Visina: 94 milimetra.
• Dubina: 53,4 milimetra.
• Dubina ugradnje: 44 milimetra.
• Stupanj zaštite: IP2X.
• Prednje ručno upravljanje: da.
• Držač oznake: da.
• Mogućnost dodavanja pomoćnih kontakata: da.
• Legrand navedeni kompatibilni pomoćni kontakt: referenca 412431.
• Maksimalno opterećenje za žarulje sa žarnom niti: 5.000 vata.
• Maksimalno opterećenje za fluorescentne žarulje: 3.100 voltampera.
• Norma: IEC/EN 61095.

Modularni kontaktor za automatizaciju opterećenja velike snage

Legrand CX³ 412553 kombinira 4 normalno otvorena kontakta, kapacitet do 40 ampera i upravljačku zavojnicu od 230 volti, nudeći kompaktno rješenje za električno upravljanje grijanjem, rasvjetom, pumpama i drugim kompatibilnim opterećenjima.

Njegova montaža na DIN šinu, format od 3 modula, prednje ručno upravljanje, držač oznake i mogućnost ugradnje pomoćnih kontakata olakšavaju integraciju u stambene, poslovne i druge električne ormare koji zahtijevaju pouzdano i centralizirano upravljanje energetskim krugovima.
