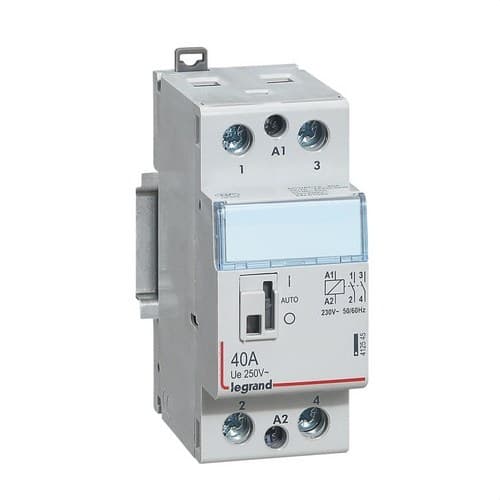

Kontaktor 40A 2NO 230V

Legrand CX³ kontaktor 412545 je modularni uređaj dizajniran za daljinsko upravljanje električnim opterećenjima. Ima 2 pola s 2 normalno otvorena kontakta, nazivnu struju od 40 ampera i upravljačku zavojnicu od 230 volti izmjenične struje.

Posebno je prikladan za upravljanje opterećenjima kao što su rasvjetni krugovi, sustavi grijanja i pumpe. Ugradnja na DIN šinu, format od 2 modula i prednje ručno upravljanje olakšavaju integraciju u stambene, poslovne i druge instalacije automatizacije i upravljanja.

Legrand CX³ kontaktor od 40 ampera i 2 normalno otvorena kontakta

Referenca 412545 pripada Legrandovoj liniji modularnih CX³ kontaktora. Ugrađuje 2 normalno otvorena kontaktna elementa snage, koji ostaju otvoreni kada zavojnica nije pobuđena i zatvaraju se kada uređaj primi odgovarajući upravljački signal.

Ova konfiguracija omogućuje uključivanje i isključivanje električnog opterećenja putem vanjske naredbe, odvajajući upravljački krug od energetskog kruga.

Upravljačka zavojnica od 230 volti

Kontaktor ima upravljačku zavojnicu od 230 volti izmjenične struje. Legrand navodi raspon pobudnog napona između 195 i 253 volta.

Kada se na zavojnicu dovede napon, mehanizam aktivira kontaktne elemente snage i omogućuje napajanje priključenog opterećenja. Kada upravljački signal nestane, kontakti se vraćaju u normalno stanje.

Struja do 40 ampera

Legrand 412545 podržava radnu struju od 40 ampera u kategorijama AC-7a ili AC-1, koje se koriste za pretežno otporna ili blago induktivna opterećenja.

Za primjene u kategorijama AC-7b ili AC-3, povezane s određenim motorima, Legrand navodi radnu struju od 22 ampera.

Odabir kontaktora treba provesti uzimajući u obzir i struju i vrstu opterećenja te odgovarajuću kategoriju uporabe.

Radni napon od 250 volti

Ovaj bipolarni kontaktor dizajniran je za rad s nazivnim radnim naponom od 250 volti izmjenične struje. Njegova 2 pola omogućuju istodobno preklapanje dvaju vodiča jednom upravljačkom naredbom.

Ova konfiguracija posebno je prikladna za jednofazne krugove i druge primjene kompatibilne s električnim karakteristikama uređaja.

Upravljanje rasvjetom, grijanjem i pumpama

Legrand ovaj kontaktor specificira za upravljanje opterećenjima velike potrošnje, uključujući rasvjetne instalacije, sustave grijanja i pumpe.

Uređaj omogućuje da upravljački signal upravlja uključivanjem i isključivanjem energetskog kruga, olakšavajući integraciju s termostatima, vremenskim sklopkama, sustavima upravljanja energijom i drugim kompatibilnim uređajima za automatizaciju.

Prednje ručno upravljanje

Legrand CX³ 412545 ima ručno upravljanje dostupno s prednje strane nakon uklanjanja odgovarajućeg poklopca.

Ovo upravljanje omogućuje izravno djelovanje na kontaktor za ispitivanje, provjeru i održavanje. Legrand navodi mogućnost odabira trajnog položaja uključenja ili isključenja bez automatskog povratka.

Modularni format od 2 modula

Kontaktor je dizajniran za ugradnju na DIN šinu i zauzima širinu od 2 modula, što olakšava integraciju uz automatske osigurače, diferencijalne sklopke, vremenske satove, impulsne releje i druge modularne uređaje.

Ima dva sustava pričvršćivanja na DIN šinu, smještena na gornjem i donjem dijelu, radi pojednostavljenja ugradnje i demontaže.

Kompatibilan s napojnim češljem

Dizajn omogućuje ugradnju viljuškastog napojnog češlja s gornje strane, što olakšava određene konfiguracije distribucije električne energije unutar razvodnog ormara.

Na taj način CX³ asortiman omogućuje urednu instalaciju i jednostavnije ožičenje kada se koriste kompatibilni modularni uređaji.

Držač oznake za identifikaciju kruga

Prednja strana sadrži držač oznake namijenjen jasnoj identifikaciji opterećenja ili kruga kojim kontaktor upravlja.

Ova značajka posebno je korisna u razvodnim ormarima s brojnim uređajima jer olakšava održavanje, pregled i pronalaženje krugova.

Kompatibilan s Legrand pomoćnim modulima

Kontaktor se može nadopuniti kompatibilnim pomoćnim uređajima. Legrand posebno navodi mogućnost ugradnje pomoćnog modula referencije 412431, čime se proširuju funkcije upravljanja i signalizacije uređaja.

Kapacitet za različita rasvjetna opterećenja

Legrand navodi specifične vrijednosti opterećenja za različite tehnologije rasvjete. Za žarulje sa žarnom niti maksimalno navedeno opterećenje iznosi 5.000 vata.

U instalacijama s fluorescentnim svjetiljkama maksimalni navedeni kapacitet iznosi 3.100 voltampera, dok u duo krugovima doseže 3.400 voltampera. Za fluorescentne instalacije kompenzirane paralelno, navedena vrijednost iznosi 1.400 voltampera.

Zaštita i norma

Kontaktor ima stupanj zaštite IP2X i izrađen je u skladu s normom IEC/EN 61095, koja se primjenjuje na elektromehaničke kontaktore za kućne instalacije i slične namjene.

Referenca 412545 također ima službene certifikate proizvoda za CX³ asortiman.

Tehničke karakteristike Legrand 412545

• Marka: Legrand.
• Asortiman: CX³.
• Referenca: 412545.
• EAN: 3245064125451.
• Vrsta proizvoda: modularni kontaktor snage.
• Broj polova: 2.
• Normalno otvoreni kontakti: 2.
• Normalno zatvoreni kontakti: nijedan.
• Radna struja AC-7a ili AC-1: 40 ampera.
• Radna struja AC-7b ili AC-3: 22 ampera.
• Nazivni radni napon: 250 volti izmjenične struje.
• Nazivni napon zavojnice: 230 volti izmjenične struje.
• Raspon pobudnog napona: između 195 i 253 volta.
• Primjene: rasvjeta, grijanje i pumpe.
• Prednje ručno upravljanje: da.
• Ugradnja: DIN šina.
• Broj modula: 2.
• Širina: 68 milimetara.
• Visina: 94 milimetra.
• Dubina: 35,6 milimetara.
• Dubina ugradnje: 44 milimetra.
• Stupanj zaštite: IP2X.
• Maksimalno opterećenje za žarulje sa žarnom niti: 5.000 vata.
• Maksimalno opterećenje za fluorescentne svjetiljke: 3.100 voltampera.
• Maksimalno opterećenje za fluorescentne svjetiljke u duo krugu: 3.400 voltampera.
• Maksimalno opterećenje za fluorescentne svjetiljke kompenzirane paralelno: 1.400 voltampera.
• Kompatibilan s pomoćnim modulima: da.
• Legrandov navedeni pomoćni modul: referenca 412431.
• Norma: IEC/EN 61095.

Bipolarni kontaktor za automatizaciju opterećenja

Legrand CX³ 412545 kombinira struju do 40 ampera, 2 normalno otvorena kontakta i zavojnicu od 230 volti u modularnom formatu od 2 modula.

Prednje ručno upravljanje, ugradnja na DIN šinu, kompatibilnost s pomoćnim modulima i mogućnost upravljanja rasvjetom, grijanjem i pumpama čine ga praktičnim rješenjem za automatizaciju električnih opterećenja iz razvodnog ormara.
