Kontaktor 25A 4NO 230V

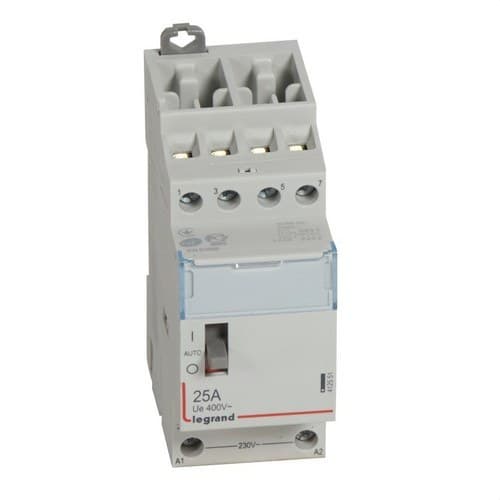

Le Legrand CX³ kontaktor 412551 je modularni uređaj dizajniran za daljinsko upravljanje električnim opterećenjima. Ima 4 pola s 4 normalno otvorena kontakta, nazivnu struju od 25 ampera, snaga krug od 400 volti izmjenične struje i upravljačku zavojnicu od 230 volti izmjenične struje.

Njegova tetrapolarna konfiguracija omogućuje istodobno upravljanje više vodiča putem jednog upravljačkog signala. Posebno je prikladan za upravljanje rasvjetnim krugovima, sustavima grijanja, pumpama i drugim kompatibilnim opterećenjima, a ugrađuje se na DIN šinu i zauzima samo 2 modula.

Tetrapolarni Legrand CX³ kontaktor od 25 ampera

Referenca 412551 pripada Legrandovoj seriji modularnih kontaktora CX³. Ugrađuje 4 normalno otvorena kontaktna elementa snage, koji ostaju otvoreni kada zavojnica nije pobuđena i zatvaraju se kada primi odgovarajući upravljački napon.

Ovakav način rada omogućuje električno odvajanje upravljačkog kruga od snaga kruga, tako da upravljački signal može uključiti ili isključiti opterećenja veće potrošnje bez potrebe da cijela struja snage prolazi izravno kroz uređaj koji daje naredbu.

Upravljačka zavojnica od 230 volti

Legrand 412551 ima pobudnu zavojnicu od 230 volti izmjenične struje. Raspon upravljačkog napona koji je naveo proizvođač iznosi između 195 i 253 volta.

Kada se zavojnica napaja, elektromagnetski mehanizam aktivira 4 normalno otvorena kontakta i omogućuje napajanje priključenih opterećenja. Kada upravljački signal nestane, kontaktor se vraća u odgovarajuće radno stanje.

Nazivna frekvencija upravljačkih i snaga krugova iznosi 50 ili 60 herca.

4 normalno otvorena kontakta

Ovaj kontaktor ima 4 pola i 4 normalno otvorena kontakta, bez normalno zatvorenih glavnih kontakata.

Njegova konfiguracija omogućuje zajedničko upravljanje do četiri vodiča, pa je posebno koristan u trofaznim krugovima i drugim primjenama gdje je potrebno istodobno isključenje više polova.

Struja od 25 ampera prema opterećenju

Struja kojom kontaktor može upravljati ovisi o vrsti opterećenja i njegovoj kategoriji uporabe. Za referencu 412551, Legrand navodi radnu struju od 25 ampera u kategorijama AC-7a ili AC-1.

Te su kategorije uglavnom povezane s otpornim ili blago induktivnim opterećenjima, kao što su određeni sustavi grijanja i druge energetske primjene.

Za opterećenja koja odgovaraju kategorijama AC-7b ili AC-3, Legrand navodi radnu struju od 10 ampera. Zbog toga odabir kontaktora treba provesti uzimajući u obzir i struju kruga i prirodu opterećenja koje se želi upravljati.

Snaga krug od 400 volti

Kontaktor je projektiran za nazivni radni napon od 400 volti izmjenične struje. Ova značajka, zajedno s 4 pola, omogućuje njegovu uporabu u električnim ormarima gdje je potrebno upravljati kompatibilnim tetrapolarnim krugovima.

Ne treba miješati napon snaga kruga s naponom zavojnice: glavni krug radi na 400 volti, dok upravljačka zavojnica radi na 230 volti.

Za rasvjetu, grijanje i pumpe

Legrand ovu referencu preporučuje za upravljanje opterećenjima velike potrošnje energije, kao što su sustavi grijanja, rasvjetne instalacije i pumpe.

Može se integrirati s prekidačima, vremenskim sklopkama, termostatima, upravljačkim sustavima i drugim uređajima koji mogu osigurati odgovarajući signal za zavojnicu od 230 volti.

Ova konfiguracija omogućuje automatizaciju uključivanja i isključivanja opreme iz električnog ormara bez potrebe za izravnim upravljanjem snaga krugom.

Kapacitet za različite rasvjetne terete

Osim nazivnog intenziteta, Legrand navodi specifične vrijednosti za različite tehnologije rasvjete.

• Maksimalno opterećenje za žarulje sa žarnom niti: 3.000 vata.
• Maksimalno opterećenje za fluorescentne žarulje: 2.100 voltampera.
• Maksimalno opterećenje za fluorescentne žarulje u duo krugu: 2.200 voltampera.
• Maksimalno opterećenje za fluorescentne žarulje kompenzirane paralelno: 1.000 voltampera.

Te vrijednosti uvijek treba uskladiti s konkretnim karakteristikama rasvjetnih tijela, njihovim udarnim strujama i uvjetima kruga.

Prednji ručni upravljač

Kontaktor ima ručni upravljač na prednjoj strani koji omogućuje izravno djelovanje na uređaj tijekom provjera, ispitivanja ili održavanja.

Mehanizam omogućuje postavljanje trajnih položaja uključeno ili isključeno bez automatskog povratka, što olakšava dijagnostiku i intervencije na instalaciji.

Kompaktan format od 2 modula

Legrand CX³ 412551 dizajniran je za ugradnju na DIN šinu i zauzima samo 2 modula, što olakšava integraciju u električne ormare s ograničenim prostorom.

Njegove približne dimenzije su:

• Širina: 35,6 milimetara.
• Visina: 94,9 milimetara.
• Dubina: 72,6 milimetara.
• Dubina ugradnje: 44 milimetra.

Montaža na DIN šinu

Kontaktor ima sustave pričvršćivanja koji olakšavaju montažu na DIN šinu unutar električnog ormara.

Serija također omogućuje prolaz i ugradnju razvodnih češljeva tipa vilice s gornje strane, što olakšava određene konfiguracije napajanja zajedno s drugim modularnim uređajima.

Držač oznake za identifikaciju kruga

Prednja strana ima držač oznake koji omogućuje jasno označavanje funkcije kontaktora ili opterećenja kojim upravlja.

Ova značajka olakšava pregled i održavanje u ormarima s više krugova, omogućujući brzo pronalaženje odgovarajućeg uređaja.

Kompatibilan s Legrand pomoćnim uređajima

Referenca 412551 može se nadopuniti s kompatibilnim Legrand pomoćnim uređajima. Proizvođač posebno navodi mogućnost ugradnje pomoćnog uređaja reference 412430.

Ovi dodaci omogućuju proširenje mogućnosti signalizacije ili upravljanja kada to zahtijeva projekt instalacije.

IP2X zaštita

Kontaktor ima stupanj zaštite IP2X. Nakon pravilne ugradnje unutar električnog ormara, njegov dizajn pruža zaštitu od pristupa opasnim dijelovima u skladu s uvjetima definiranim za ovaj stupanj zaštite.

U skladu s IEC/EN 61095

Legrand CX³ 412551 izrađen je u skladu s normom IEC/EN 61095, koja se primjenjuje na elektromehaničke kontaktore namijenjene kućnoj uporabi i sličnim primjenama.

Njegova tehnologija odgovara monostabilnom elektromagnetskom kontaktoru osmišljenom za daljinsko upravljanje opterećenjima putem električnog signala.

Tehničke karakteristike Legrand 412551

• Marka: Legrand.
• Serija: CX³.
• Referenca: 412551.
• EAN: 3245064125512.
• Vrsta proizvoda: modularni kontaktor snage.
• Tehnologija: monostabilni elektromagnetski kontaktor.
• Broj polova: 4.
• Normalno otvoreni kontakti: 4.
• Normalno zatvoreni kontakti: nema.
• Radna struja AC-7a ili AC-1: 25 ampera.
• Radna struja AC-7b ili AC-3: 10 ampera.
• Nazivni napon snaga kruga: 400 volti izmjenične struje.
• Nazivni napon zavojnice: 230 volti izmjenične struje.
• Raspon upravljačkog napona: između 195 i 253 volta.
• Frekvencija: 50 ili 60 herca.
• Maksimalno opterećenje za žarulje sa žarnom niti: 3.000 vata.
• Maksimalno opterećenje za fluorescentne žarulje: 2.100 voltampera.
• Maksimalno opterećenje za fluorescentne žarulje u duo krugu: 2.200 voltampera.
• Maksimalno opterećenje za fluorescentne žarulje kompenzirane paralelno: 1.000 voltampera.
• Ručni prednji upravljač: da.
• Montaža: DIN šina.
• Broj modula: 2.
• Širina: 35,6 milimetara.
• Visina: 94,9 milimetara.
• Dubina: 72,6 milimetara.
• Dubina ugradnje: 44 milimetra.
• Stupanj zaštite: IP2X.
• Držač oznake: da.
• Kompatibilan s pomoćnim uređajima: da.
• Legrandov navedeni pomoćni uređaj: referenca 412430.
• Norma: IEC/EN 61095.

Tetrapolarni kontaktor za automatizaciju opterećenja iz električnog ormara

Legrand CX³ 412551 kombinira 4 normalno otvorena kontakta, struju do 25 ampera, upravljačku zavojnicu od 230 volti i snaga krug od 400 volti u kompaktnom formatu od samo 2 modula.

Njegova tetrapolarna konfiguracija, prednji ručni upravljač, montaža na DIN šinu i kompatibilnost s pomoćnim uređajima omogućuju integraciju u sustave automatizacije za rasvjetu, grijanje, pumpe i druga kompatibilna opterećenja, uvijek uz odabir prema odgovarajućoj kategoriji uporabe.
