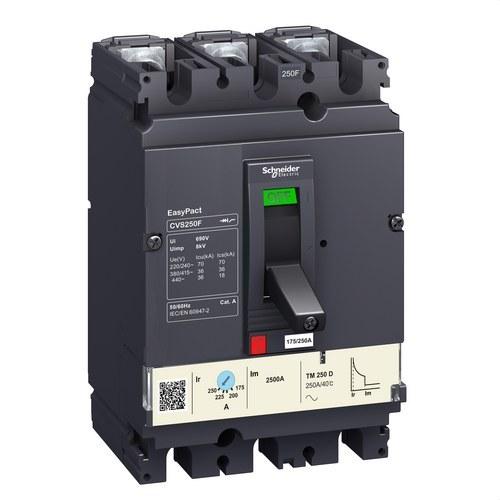

Automatski prekidač Easypact CVS250F TM250D 3P/3R

Easypact CVS250F TM250D 3P/3R automatski prekidač, referenca LV525333, marke Schneider Electric, dizajniran je za učinkovitu i pouzdanu zaštitu električnih sustava u malim i srednjim zgradama. Ovaj automatski prekidač iz Easypact serije kombinira visoku kvalitetu s modularnim i jednostavnim dizajnom za instalaciju, što ga čini optimalnim izborom za primjene zaštite i električne sigurnosti. Njegova sposobnost prekidanja, zaštita od preopterećenja i kratkog spoja te usklađenost s međunarodnim standardima čine ga sigurnim i ekonomičnim rješenjem za zaštitu niskonaponskih mreža.

Zaštita i učinkovitost u jednom uređaju

Easypact CVS250F opremljen je termičkom i magnetskom okidačkom jedinicom (TM-D) od 250 A, koja pruža potpunu zaštitu od preopterećenja i kratkog spoja. Termička zaštita je podesiva, što omogućuje prilagodbu osjetljivosti prekidača za bolju zaštitu sustava prema priključenim opterećenjima, dok je magnetna zaštita fiksna i dizajnirana za trenutno reagiranje na kratke spojeve, osiguravajući brzo i sigurno isključenje sustava.

Sposobnost prekidanja i robusnost

Ovaj model ima sposobnost prekidanja (Icu) od 36 kA na 415 V AC 50/60 Hz, što ga čini prikladnim za širok raspon industrijskih i komercijalnih primjena gdje je brza reakcija na električne kvarove ključna. Također, prekidač može podnijeti nazivnu struju do 250 A pri 40°C, osiguravajući učinkovitu zaštitu velikih i složenih električnih sustava.

Modularni dizajn i jednostavna instalacija

Modularni dizajn Easypact CVS250F omogućuje jednostavnu instalaciju i održavanje, kao i brzu integraciju u razvodne ormare. Njegova kompaktna i robusna konstrukcija (dimenzije: 105mm x 161mm x 86mm) osigurava učinkovito uklapanje u električne ormare i ograničene prostore, optimizirajući raspoloživi prostor u električnom sustavu.

Ovaj uređaj zadovoljava međunarodne standarde IEC 60947, CCC i EAC, što jamči njegovu kvalitetu i sigurnost te omogućuje instalaciju u električne ormare s izolacijom klase II, prema normi IEC 60664-1.

Istaknute tehničke karakteristike:

• Nazivna struja (In): 250 A pri 40 °C.
• Sposobnost prekidanja (Icu):
  • 36 kA na 415 V AC (50/60 Hz).
  • 70 kA na 220/240 V AC (50/60 Hz).
• Termička i magnetska zaštita: Kontrolna jedinica TM-D s podesivom termičkom i fiksnom magnetskom zaštitom.
• Broj polova: 3P, zaštita na 3 pola (3R).
• Radni napon: 440 V AC 50/60 Hz.
• Usklađenost sa standardima: IEC 60947, CCC, EAC.

Primjene i prednosti

Easypact CVS250F je idealan za zaštitu malih i srednjih zgrada, komercijalnih ili industrijskih instalacija koje zahtijevaju učinkovito i isplativo rješenje zaštite od preopterećenja i kratkog spoja. Njegova fleksibilnost u podešavanju termičke zaštite, zajedno s robusnom sposobnošću prekidanja, čini ga prikladnim za električne sustave s velikim zahtjevima, pružajući dodatnu sigurnost opremi i instalacijama.

Kombinacija modularnog dizajna i jednostavne instalacije omogućuje brzu integraciju ovog prekidača u postojeće električne sustave ili nove instalacije, smanjujući vrijeme zastoja i povećavajući operativnu učinkovitost. Također, usklađenost s međunarodnim standardima osigurava da zadovoljava sigurnosne zahtjeve u širokom spektru primjena.

Tehnički podaci

• Serija: Easypact CVS100...250.
• Broj polova: 3 pola (3P).
• Nazivna struja (In): 250 A pri 40 °C.
• Sposobnost prekidanja (Icu):
  • 36 kA na 415 V AC (50/60 Hz).
  • 70 kA na 220/240 V AC (50/60 Hz).
• Kontrolna jedinica: TM-D (termičko-magnetska).
• Dimenzije: 105 mm x 161 mm x 86 mm.
• Instalacija: Pogodno za električne ormare s izolacijom klase II.
• Radni napon: 440 V AC (50/60 Hz).
• Certifikati: IEC 60947, CCC, EAC.

Instalacija i održavanje

Easypact CVS250F je dizajniran za brzu i jednostavnu instalaciju, s modularnim sustavom koji omogućuje učinkovitu integraciju u bilo koji sustav električne zaštite. Preporučuje se instalacija u električne ormare s izolacijom klase II radi sigurnosti.

Održavanje je minimalno zahvaljujući visokoj izdržljivosti korištenih materijala, a modularni dizajn olakšava pristup ključnim komponentama u slučaju potrebe za zamjenom ili nadogradnjom.

Istaknute prednosti:

• Visoka sposobnost prekidanja: Pouzdana zaštita od preopterećenja i kratkog spoja sa sposobnošću prekidanja do 36 kA na 415 V AC.
• Potpuna zaštita: Kombinacija termičke i magnetske zaštite osigurava brzu i učinkovitu reakciju u slučaju električnih kvarova.
• Jednostavna instalacija: Modularni dizajn omogućuje brzu i fleksibilnu instalaciju u električne ormare.
• Usklađenost s međunarodnim standardima: Osigurava kvalitetu i sigurnost u svim vrstama instalacija, u skladu s IEC 60947 i drugim normama.

Primjene

Easypact CVS250F automatski prekidač idealan je za zaštitu električnih sustava u komercijalnim, malim i srednjim zgradama, kao i u industrijskim instalacijama koje zahtijevaju naprednu razinu zaštite od preopterećenja i kratkog spoja. Prikladan je za primjene u razvodnim ormarima i niskonaponskim električnim sustavima koji zahtijevaju visoku pouzdanost i sigurnost.
