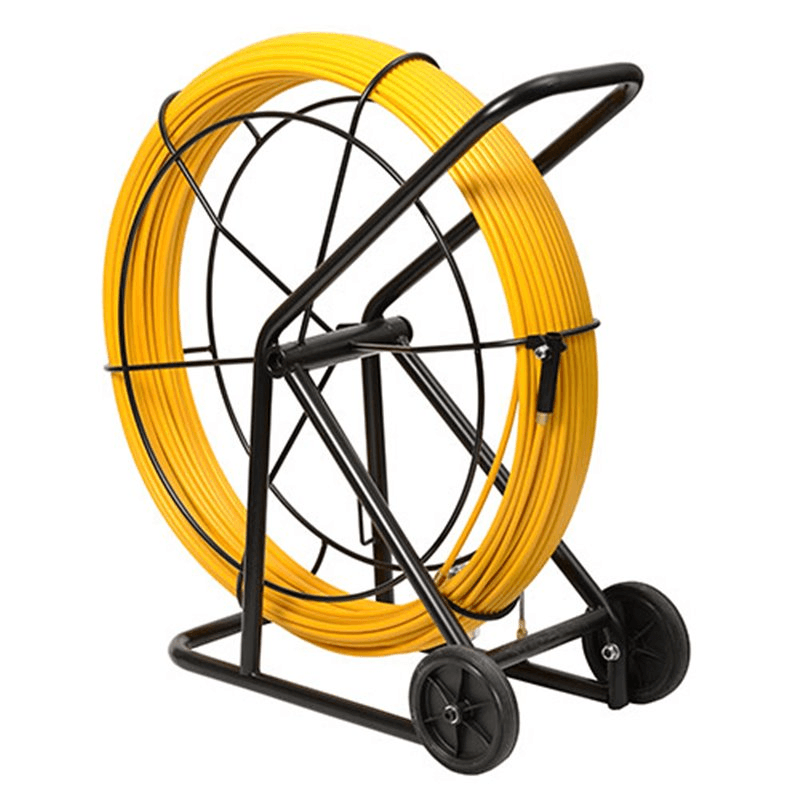

Samopokretni žuti uvodnik za kablove od staklene vlakne 6mm VH600 - Kolut od 50 metara

Pasacables Estiare od samonapajajućih vlakana VH600, referenca 30617050, industrijska je 50 metara duga i 6 milimetara promjera pasacables vodilica, izrađena od stakloplastične šipke obložene polipropilenom. Njena visoka krutost i potisna snaga čine je posebno prikladnom za uvlačenje i polaganje kabela u dugim kanalima, prvenstveno na ravnim trasama ili s malo zavoja.

Vodilica se isporučuje smještena u VH600 spremniku koji olakšava transport, skladištenje i rukovanje tijekom instalacijskih radova. Uključuje izmjenjive završetke i set dodatne opreme koji se sastoji od aluminijske rolnice od 30 milimetara, fleksibilne vodilne glave od 8 milimetara i mjedenog prihvatnog prstena od 8 milimetara, svi s M5 priključkom.

Industrijski pasacables od stakloplastike od 50 metara

Referenca 30617050 dio je Estiareove ponude industrijskih pasacables srednjeg promjera, koja se prodaje pod markom Anguila. Namijenjena je za polaganje kabela u profesionalnim instalacijama gdje su potrebne veće udaljenosti od onih u kućnim vodilicama.

Proizvođač klasificira industrijske pasacables od 6 milimetara za primjenu u unutarnjim i vanjskim instalacijama, posebno u trgovačkim centrima, logističkim centrima, industrijskim halama i drugim objektima gdje udaljenosti polaganja mogu biti velike.

Stakloplastična šipka obložena polipropilenom

Vodilica je izrađena od stakloplastične šipke obložene polipropilenom. Ova kombinacija pruža visoku krutost i sposobnost potiska, dok vanjska obloga štiti vlakna i olakšava kretanje kroz unutrašnjost kanala.

Estiare ističe stakloplastiku zbog velike potisne snage i smanjenog trenja na ravnim trasama. Budući da je riječ o materijalu bez memorijskog efekta, šipka nastoji zadržati ravnu putanju i učinkovito prenosi primijenjenu silu s kraja za uvlačenje.

Velika potisna snaga za duge trase

Stakloplastika je materijal iz Estiareove ponude koji nudi jednu od najvećih sposobnosti potiska. To je posebno korisno pri radu u dugim kanalima, gdje nakupljeno trenje može otežati napredovanje fleksibilnijih materijala.

Njezina visoka krutost omogućuje prijenos sile duž cijelih 50 metara vodilice, olakšavajući napredovanje u širokim cijevima i pretežno ravnim trasama.

Visok prijenos torzije

Osim potisne snage, stakloplastična šipka učinkovito prenosi torzijsku silu duž pasacablesa. Proizvođač navodi da se ovaj materijal ne okreće lako oko vlastite osi, što omogućuje prijenos pokreta primijenjenog na kraju tijekom određenih operacija vođenja.

Promjer od 6 milimetara

Vodilica ima vanjski promjer od 6 milimetara, što odgovara Estiareovoj industrijskoj srednjoj kategoriji promjera.

• Promjer vodilice: 6 milimetara.
• Duljina: 50 metara.
• Materijal: stakloplastika.
• Obloga: polipropilen.
• Boja: žuta.

Za kanale srednjeg promjera

Estiare preporučuje svoju industrijsku paletu pasacablesa od 6 milimetara za kanale promjera približno 40 do 140 milimetara.

Konačan odabir treba napraviti uzimajući u obzir i promjer cijevi i njezinu duljinu, broj zavoja, unutarnju zauzetost i složenost trase.

Promjer savijanja od približno 15 centimetara

Prema tehničkim informacijama proizvođača za stakloplastične vodilice od 6 milimetara, ovaj materijal ima promjer savijanja od približno 15 centimetara.

Njezin je rad posebno usmjeren na ravne dionice. Stakloplastika je krut materijal i treba izbjegavati preuske radijuse savijanja.

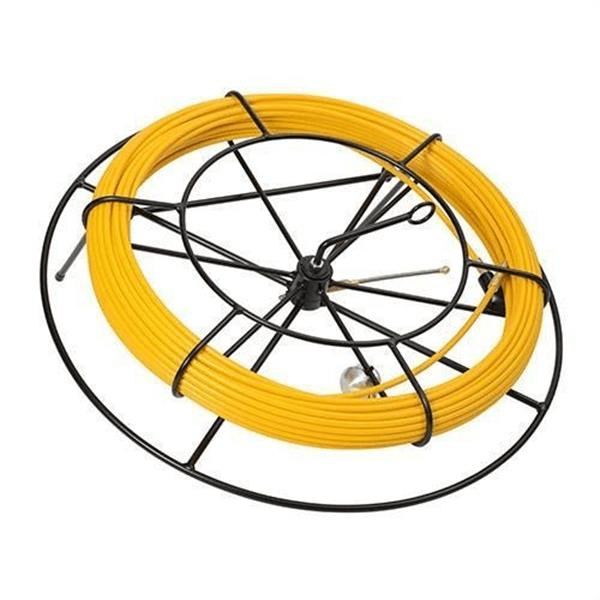

Uključen VH600 spremnik

Referenca 30617050 isporučuje se s VH600 spremnikom, dizajniranim za pohranu i rukovanje vodilicom tijekom instalacijskih radova.

Spremnik održava organiziranom 50-metarsku šipku i olakšava njezino izvlačenje kao i ponovno namatanje nakon završetka polaganja.

Ova konfiguracija posebno je praktična kod dugih vodilica, jer pomaže u kontroli pasacablesa tijekom transporta, skladištenja i uporabe.

Izmjenjivi M5 završeci

Vodilica ima izmjenjive završetke, što omogućuje montažu različitih dodataka prema fazi rada.

Sustav koristi M5 priključak, kompatibilan s odgovarajućim dodacima iz profesionalne Estiare/Anguila ponude.

Uključeni dodaci

Službeni katalog za ovu referencu navodi set dodataka C + D + E:

• 1 aluminijska rolnica od 30 milimetara, M5, referenca 4.2001.000.
• 1 fleksibilna vodilna glava od 8 milimetara, M5, referenca 4.1002.000.
• 1 mjedeni prihvatni prsten od 8 milimetara, M5, referenca 4.3002.000.

Ovi dodaci omogućuju konfiguriranje vodilice tako da olakša njezino uvlačenje kroz kanal, kao i naknadno prihvaćanje i povlačenje kabela.

Fleksibilna vodilna glava od 8 milimetara

Uključena fleksibilna vodilna glava ima promjer od 8 milimetara i M5 priključak. Njezina je funkcija olakšati napredovanje vodilice kroz kanal i pomoći pri savladavanju promjena smjera unutar dopuštenih granica za šipku.

Aluminijska rolnica od 30 milimetara

Komplet uključuje aluminijsku rolnicu od 30 milimetara s M5 priključkom, dizajniranu kao pomoćni dodatak za prolazak vodilice.

Mjedeni prihvatni prsten

Za fazu povlačenja uključuje se mjedeni prihvatni prsten od 8 milimetara s M5 priključkom. Omogućuje spajanje kraja pasacablesa s kabelom ili elementom za povlačenje odgovarajućim sustavom.

Težina kompleta od 7,35 kilograma

Službeni katalog Estiare navodi težinu od 7,35 kilograma za verziju od 6 milimetara, 50 metara i VH600 spremnik.

Ta težina odnosi se na komplet sa spremnikom i predstavlja korisnu referencu za transport, skladištenje i rukovanje na gradilištu.

Posebno prikladna za ravne trase

Zbog mehaničkih svojstava stakloplastike, ova je vodilica posebno učinkovita u ravnim trasama i kanalima gdje je potrebna velika potisna snaga.

Smanjeni memorijski efekt i krutost šipke pomažu smanjiti trenje koje može nastati kada fleksibilnija vodilica poprimi vijugave oblike unutar cijevi.

Profesionalna uporaba u unutarnjim i vanjskim instalacijama

Industrijska paleta od 6 milimetara namijenjena je profesionalnim radovima polaganja kabela u instalacijama kao što su:

• Industrijske hale.
• Logistički centri.
• Trgovački centri.
• Električne instalacije velikog opsega.
• Unutarnji i vanjski kanali.
• Telekomunikacijske mreže i kabliranje.
• Radovi na obnovi i proširenju instalacija.

Mjere opreza tijekom uporabe

Stakloplastika pruža visoku krutost i potisnu snagu, ali je također materijal kojim treba pravilno rukovati. Estiare upozorava da se može oštetiti ako se stvaraju petlje, zavojnice ili pretjerani pregibi.

Tijekom uvlačenja i izvlačenja vodilice preporučuje se održavati velike radijuse savijanja i izbjegavati forsiranje šipke kada naiđe na značajnu prepreku.

Ako pasacables naiđe na neuobičajen otpor, potrebno je utvrditi uzrok prije nastavka potiskivanja kako bi se izbjeglo oštećenje vlakna.

Prednosti Estiare VH600 pasacablesa od vlakana

• 50 metara duljine za kanale značajne trase.
• 6 milimetara promjera za industrijsku uporabu.
• Stakloplastika obložena polipropilenom.
• Visoka potisna snaga na ravnim trasama.
• Nizak memorijski efekt.
• Dobro prenošenje torzije.
• Izmjenjivi M5 završeci.
• VH600 spremnik uključen.
• Tri uključena dodatka za prolazak i povlačenje kabela.
• Žuta boja za brzo prepoznavanje.

Tehničke karakteristike Estiare 30617050

• Marka: Estiare / Anguila.
• Referenca: 30617050.
• Vrsta: industrijska pasacables vodilica.
• Materijal šipke: stakloplastika.
• Obloga: polipropilen.
• Promjer: 6 milimetara.
• Duljina: 50 metara.
• Boja: žuta.
• Spremnik: VH600.
• Završeci: izmjenjivi.
• Navoj dodataka: M5.
• Težina kompleta: 7,35 kilograma.
• Navedeni promjer savijanja za 6-milimetarsku vodilicu: približno 15 centimetara.
• Preporučeni kanali za ovu paletu: približno 40 do 140 milimetara.
• Uključeni dodatak 1: aluminijska rolnica od 30 milimetara.
• Uključeni dodatak 2: fleksibilna vodilna glava od 8 milimetara.
• Uključeni dodatak 3: mjedeni prihvatni prsten od 8 milimetara.

Pasacables od vlakana za duga i zahtjevna polaganja

Estiare 30617050 VH600 od 50 metara posebno je rješenje za profesionalce kojima je potrebna kruta vodilica, s velikom sposobnošću potiska i pripremljena za radove polaganja kabela u dugim kanalima. Njegova 6-milimetarska stakloplastična šipka obložena polipropilenom optimizirana je za smanjenje trenja na ravnim trasama i učinkovito prenošenje sile primijenjene s kraja vodilice.

Isporuka s VH600 spremnikom, izmjenjivim završecima i tri M5 dodatka pruža kompletno rješenje za uvlačenje vodilice i naknadno povlačenje kabela, uz održavanje 50 metara šipke urednima i zaštićenima tijekom transporta i svakodnevnog rada.
