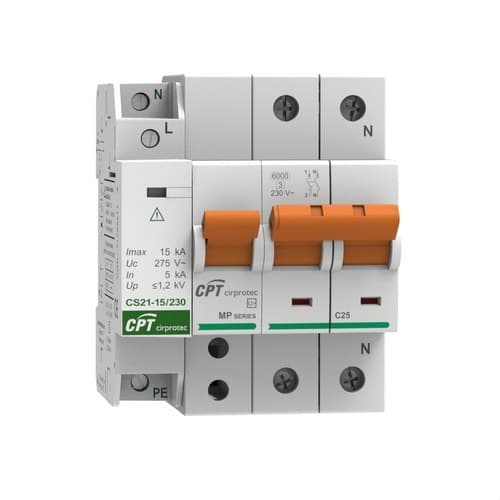

Zaštita od trajnih prenapona IGA 1P+N 40A

Cirprotec V-CHECK 2MP-40-D + CS21 zaštitni uređaj, referenca 77706397C, je zaštitni sklop za jednofazne električne instalacije koji kombinira zaštitu od trajnih prenapona, opći automatski prekidač (IGA) od 40 A i zaštitu od prolaznih prenapona Tip 2. Njegova konfiguracija 1P+N omogućuje zaštitu razvodnih ormara u kućanstvima i drugim jednofaznim instalacijama od 230 V od različitih naponskih anomalija, uz kompaktno i usklađeno rješenje.

Sklop integrira zaštitu od trajnih prenapona V-CHECK 2MP-D-40, s IGA prekidačem C karakteristike od 40 A, i prolazni zaštitni uređaj Cirprotec CS21 od 15 kA. Ova kombinacija pruža zaštitu od dugotrajnih porasta mrežnog napona i od kratkotrajnih prolaznih prenaponskih vrhova uzrokovanih električnim sklopnim radnjama ili neizravnim učincima atmosferskih pražnjenja.

Kombinirana zaštita od trajnih i prolaznih prenapona

Referenca 77706397C objedinjuje dvije komplementarne tehnologije zaštite. Modul V-CHECK nadzire trajne prenapone i djeluje na integrirani automatski prekidač, dok modul CS21 ograničava prolazne prenapone i odvodi njihovu energiju unutar uvjeta koje je propisao proizvođač.

• Trajni prenaponi: POP zaštita u skladu s UNE-EN 50550.
• Prolazni prenaponi: zaštitni uređaj Tip 2 / Klasa II.
• Magnetotermička zaštita: integrirani IGA od 40 A i C karakteristike.
• Konfiguracija: jednofazna 1P+N.

Integrirani IGA od 40 A C karakteristike

V-CHECK 2MP-D-40 uključuje opći automatski prekidač od 40 A s C karakteristikom okidanja. Osim što sudjeluje u isključenju instalacije kada zaštitni uređaj detektira trajni prenapon, magnetotermički prekidač pruža zaštitu od preopterećenja i kratkog spoja prema svojim nazivnim karakteristikama.

Naznačena prekidna moć za ovu seriju iznosi 6 kA prema UNE-EN 60898-1.

POP zaštitni uređaj za trajne prenapone

Modul V-CHECK nadzire napon napajanja instalacije i dizajniran je za njezino isključenje kada se pojavi trajni prenapon koji premašuje granice predviđene uređajem.

Ovakva anomalija može trajati znatno dulje od prolaznog prenapona i može utjecati na kućanske aparate, elektroničku opremu, napajanja i druge priključene potrošače.

Zaštita u skladu s UNE-EN 50550

Serija V-CHECK MP-D dizajnirana je kao POP zaštita od trajnih prenapona u skladu s UNE-EN 50550 i isporučuje se predžičana s ugrađenim automatskim prekidačem.

Ova integracija olakšava montažu u razvodnom ormaru i smanjuje potrebu za međusobnim povezivanjem neovisnih komponenti.

Prolazna zaštita Tip 2 od 15 kA

Sklop također uključuje Cirprotec CS21 zaštitu za prolazne prenapone, klasificiranu kao Tip 2 prema EN IEC 61643-11 i Klasa II. Posebno je prikladna kao zaštita u razvodnim ormarima instalacija koje nisu izravno izložene udaru groma ili kao drugi stupanj kada postoji zaštita Tip 1 uzvodno.

CS21 nudi maksimalnu struju pražnjenja Imax od 15 kA s valnim oblikom 8/20 µs i nazivnu struju pražnjenja In od 5 kA.

Kompaktni CS21 s 2 pola u jednom modulu

Prolazni zaštitni uređaj CS21 ima unutarnju konfiguraciju 1+1 s 2 pola i zauzima samo 1 DIN modul. Dizajniran je za TT i TNS mreže te pruža zaštitu u načinima L-N i N-PE.

Njegov monoblok dizajn omogućuje dodavanje prolazne zaštite uz minimalno zauzimanje prostora unutar razvodnog ormara.

Nazivni napon od 230 V

Sklop je namijenjen jednofaznim niskonaponskim instalacijama. CS21 radi s nazivnim naponom od 230 V AC pri 50-60 Hz, dok je zaštita od trajnih prenapona V-CHECK MP-D predviđena za jednofazne primjene 1F+N.

Prolazna zaštita s toplinskim isključenjem

Modul CS21 uključuje dinamičko toplinsko isključenje. Ovaj sustav omogućuje interno isključenje zaštitnog elementa kada dosegne kraj svog radnog vijeka ili kada nastupi stanje koje ugrožava njegov siguran rad.

Također ima vizualnu LED indikaciju za jednostavniju provjeru stanja zaštitnog uređaja.

Kratkospojna izdržljivost CS21 od 10 kA

Za modul zaštite od prolaznih prenapona CS21, Cirprotec navodi kratkospojnu izdržljivost Isccr od 10 kA i maksimalni prethodni osigurač od 63 A tipa gG.

Koordinacija sa zaštitama od prekomjerne struje u ormaru mora se provesti uz poštivanje uputa proizvođača i stvarnih karakteristika instalacije.

Montaža na DIN šinu

Svi elementi sklopa predviđeni su za modularnu montažu na DIN šinu. Zaštita od trajnih prenapona s IGA prekidačem zauzima 3 modula, a CS21 1 modul, pa cijeli sklop zahtijeva približno 4 DIN modula.

Ova konfiguracija omogućuje integraciju glavnih zaštita od naponskih anomalija u ograničenom prostoru unutar razvodnog ormara.

Priključci prolaznog zaštitnog uređaja

CS21 prihvaća krute vodiče od 6 do 35 mm² i fleksibilne vodiče od 6 do 25 mm². Kućište je izrađeno od polikarbonata s klasifikacijom zapaljivosti UL94 V-0.

Konačni presjek vodiča mora se odabrati prema karakteristikama instalacije, postojećim zaštitama i važećim električnim propisima.

Širok okolišni raspon modula CS21

Cirprotec za CS21 navodi radni temperaturni raspon od -40 do +85 °C i dopuštenu relativnu vlažnost od 5 do 95%.

Primjene Cirprotec 77706397C

• Jednofazni električni ormari u kućanstvima.
• Stanovi i vikendice.
• Trgovački prostori.
• Uredi i mali poslovni subjekti.
• Stambene zajednice.
• Obnova električnih ormara.
• Instalacije gdje je potreban IGA od 40 A.
• Zaštita električne i elektroničke opreme od trajnih i prolaznih prenapona.

Tehničke karakteristike Cirprotec 77706397C

• Marka: Cirprotec.
• Referenca: 77706397C.
• Sklop: V-CHECK 2MP-40-D + CS21.
• Tip: kombinirana zaštita od trajnih i prolaznih prenapona s IGA prekidačem.
• Primjena: jednofazna instalacija.
• Konfiguracija: 1P+N.
• Nazivna struja IGA: 40 A.
• Karakteristika IGA: C.
• Prekidna moć IGA: 6 kA prema UNE-EN 60898-1.
• Zaštita od trajnih prenapona: da.
• POP norma: UNE-EN 50550.
• Zaštita od prolaznih prenapona: da.
• Prolazni zaštitni uređaj: CS21.
• Klasifikacija prolazne zaštite: Tip 2 / Klasa II.
• Konfiguracija CS21: 1+1, 2 pola.
• Nazivni napon CS21: 230 V AC.
• Frekvencija: 50-60 Hz.
• Maksimalna struja pražnjenja Imax: 15 kA, valni oblik 8/20 µs.
• Nazivna struja pražnjenja In: 5 kA, valni oblik 8/20 µs.
• Kratkospojna izdržljivost Isccr CS21: 10 kA.
• Maksimalni prethodni osigurač CS21: 63 A gG.
• Dinamičko toplinsko isključenje: da.
• Indikacija stanja CS21: vizualna putem LED-a.
• Mrežne konfiguracije CS21: TT i TNS.
• Načini zaštite: L-N / N-PE.
• Format CS21: monoblok.
• Moduli trajne zaštite + IGA: 3.
• Moduli CS21: 1.
• Približna zauzetost sklopa: 4 DIN modula.
• Montaža: DIN šina.
• Dopušteni kruti vodič CS21: 6-35 mm².
• Dopušteni fleksibilni vodič CS21: 6-25 mm².
• Izolacijski materijal CS21: polikarbonat.
• Zapaljivost: UL94 V-0.
• Radna temperatura CS21: -40 do +85 °C.
• Relativna vlažnost CS21: 5-95%.
• Norme prolaznog zaštitnog uređaja: IEC 61643-11 / EN IEC 61643-11.
• EAN sklopa: 8435297856047.

Integrirana zaštita za jednofazne ormare od 40 A

Cirprotec 77706397C omogućuje objedinjavanje u jednom sklopu C karakteristike IGA prekidača od 40 A, POP zaštite od trajnih prenapona i odvodnika Tip 2 od 15 kA za prolazne prenapone. Ova kombinacija posebno je namijenjena jednofaznim ormarima gdje je potrebno zaštititi i instalaciju i priključenu opremu od različitih poremećaja mrežnog napona.

Njegova predžičana konfiguracija, modularni format i integracija kompaktnog CS21 olakšavaju montažu i smanjuju potreban prostor u odnosu na rješenja sastavljena od potpuno neovisnih uređaja.

Važno: referenca 77706397C uključuje zaštitu od prolaznih prenapona uz trajnu zaštitu i IGA navedene u naslovu. Odabir, koordinacija i ugradnja sklopa moraju se provesti prema shemi mreže i uputama tvrtke Cirprotec.
