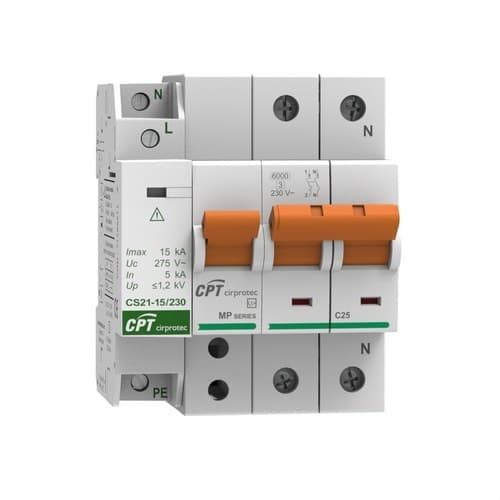

Zaštita od trajnih prenapona IGA 1P+N 25A

Zaštitni uređaj Cirprotec V-CHECK 2MP-D-25 + CS21, referenca 77706395C, je zaštitni sklop za jednofazne električne instalacije koji kombinira zaštitu od trajnih prenapona, automatski glavni prekidač (IGA) od 25 A i zaštitu od prolaznih prenapona Tip 2. Njegova konfiguracija 1P+N posebno je prikladna za električne razvodne ormare u kućama, poslovnim prostorima i drugim jednofaznim instalacijama od 230 V.

Sklop se sastoji od zaštite od trajnih prenapona V-CHECK 2MP-D-25, s integriranim IGA prekidačem krivulje C od 25 A, i prolazne zaštite CS21-15/230. Na taj način jedno rješenje omogućuje djelovanje protiv trajnih porasta napona i ograničavanje vrlo kratkih prolaznih naponskih vrhova povezanih s električnim sklopnim radnjama ili neizravnim učincima atmosferskih pražnjenja.

Kombinirana zaštita od trajnih i prolaznih prenapona

Referenca 77706395C objedinjuje dvije komplementarne vrste zaštite:

• Trajni prenaponi: V-CHECK nadzire napon napajanja i djeluje na integrirani IGA kada se pojavi trajna anomalija u skladu sa svojom karakteristikom djelovanja.
• Prolazni prenaponi: CS21 ograničava kratkotrajne naponske impulse i odvodi energiju smetnje prema zemlji.
• Preopterećenja i kratki spojevi: IGA od 25 A osigurava odgovarajuću magnetotermičku zaštitu kruga.

Ova kombinacija pomaže zaštititi i ožičenje instalacije i električnu i elektroničku opremu spojenu nizvodno.

Integrirani IGA od 25 A krivulje C

V-CHECK 2MP-D-25 uključuje automatski magnetotermički prekidač od 25 A s krivuljom C. Uređaj je tvornički predžičan kako bi se pojednostavila montaža i smanjio broj dodatnih spojeva unutar ormara.

Krivulja C uobičajena je u distribucijskim krugovima s opterećenjima koja mogu stvarati umjerene struje uklopa. Prekidna moć ove obitelji iznosi 6 kA prema UNE-EN 60898.

Zaštita od trajnih POP prenapona

Modul V-CHECK dizajniran je za otkrivanje anomalnih i trajnih porasta mrežnog napona. Ova vrsta prenapona može nastati, među ostalim uzrocima, zbog problema povezanih s neutralnim vodičem i može izložiti električne prijamnike naponu višem od predviđenog tijekom duljeg razdoblja.

Kada se otkrije stanje trajnog prenapona u skladu s krivuljom koju definira uređaj, sustav uzrokuje otvaranje integriranog automatskog prekidača i isključuje zaštićenu instalaciju.

POP zaštita u skladu s UNE-EN 50550

Cirprotec označava seriju V-CHECK MP-D kao kućnu zaštitu od trajnih POP prenapona u skladu s UNE-EN 50550 i s ugrađenim automatskim prekidačem.

Rješenje je posebno namijenjeno zaštitnim ormarima u niskonaponskim instalacijama gdje se želi integrirati nadzor trajnog prenapona i magnetotermička zaštita.

Prolazna zaštita Tip 2 od 15 kA

Sklop 77706395C dodaje Cirprotec CS21-15/230 zaštitni uređaj, klasificiran kao Tip 2 prema EN 61643-11 i Klasa II prema IEC 61643-11.

CS21 ima maksimalnu struju pražnjenja Imax od 15 kA s valnim oblikom 8/20 µs i dizajniran je za ograničavanje prolaznih prenapona u niskonaponskim električnim ormarima.

• Klasifikacija: Tip 2 / Klasa II.
• Imax L-N: 15 kA, val 8/20 µs.
• Imax N-PE: 15 kA, val 8/20 µs.
• Nazivna struja pražnjenja In: 5 kA.

1+1 konfiguracija prolazne zaštite

CS21 koristi unutarnju 1+1 konfiguraciju s 2 pola, posebno osmišljenu za jednofazne instalacije s fazom, nulom i zaštitnim vodičem.

Načini zaštite su L-N i N-PE, čime se osigurava koordinirana zaštita između faze i nule te između nule i zemlje.

Kompatibilno s TT i TNS mrežama

Cirprotec specificira CS21-15/230 za TT i TNS mrežne konfiguracije. Ugradnja se mora izvesti uz poštivanje sheme spajanja koju navodi proizvođač, uz posebnu pažnju na neutralni vodič i PE zaštitni priključak.

Nazivni napon od 230 V AC

Zaštitni uređaj CS21 radi s nazivnim naponom od 230 V AC pri 50-60 Hz. Njegov maksimalni trajni radni napon iznosi 275 V između faze i nule.

Ove karakteristike čine ga prikladnim za uobičajene jednofazne niskonaponske ormare kompatibilne s navedenom konfiguracijom.

Razina zaštite CS21

Za modul prolazne zaštite Cirprotec navodi razinu zaštite Up ≤1,2 kV između faze i nule te ≤1,5 kV između nule i zemlje.

Up razina predstavlja rezidualni napon koji se pojavljuje tijekom djelovanja zaštitnog uređaja pod definiranim ispitnim uvjetima i važan je parametar za koordinaciju zaštite s opremom instaliranom nizvodno.

Kratkospojna sposobnost CS21 od 10 kA

Prolazni zaštitni uređaj CS21 ima kratkospojnu sposobnost Isccr od 10 kA, a Cirprotec za ovaj modul navodi maksimalni prethodni osigurač od 63 A tipa gG.

Konačna koordinacija sa zaštitama od prekomjerne struje mora se provesti u skladu sa shemom i stvarnim karakteristikama instalacije.

Dinamičko toplinsko isključenje

CS21 uključuje sustav dinamičkog toplinskog isključenja koji omogućuje unutarnje odvajanje zaštitnog elementa kada dosegne stanje kraja vijeka trajanja ili abnormalnog rada.

Ova funkcija doprinosi sigurnom ponašanju uređaja tijekom njegova radnog vijeka.

Vizualni LED indikator

Modul za prolazne prenapone ima vizualnu indikaciju putem LED diode, što olakšava provjeru njegova stanja tijekom pregleda i održavanja.

Standardna referenca CS21-15/230 korištena u ovom sklopu ne uključuje kontakt za daljinsku signalizaciju.

Kompaktan format od 4 DIN modula

Jednofazni V-CHECK zauzima 3 DIN modula, a kompaktni CS21 samo 1 dodatni modul. Sklop stoga zahtijeva približno 4 modula prostora u električnom ormaru.

Oba su sastavna dijela pripremljena za montažu na DIN šinu, što olakšava njihovu integraciju uz ostale modularne zaštite instalacije.

CS21 od samo 1 modula

Jedna od istaknutih značajki CS21 je njegov iznimno kompaktan monoblok format. Integrira svoja 2 zaštitna pola u samo 1 DIN modul, omogućujući dodavanje zaštite Tip 2 bez zauzimanja uobičajenog prostora koji zahtijeva konvencionalni bipolarni odvodnik.

Priključci prolazne zaštite

CS21 prihvaća:

• Krute vodiče: od 6 do 35 mm².
• Fleksibilne vodiče: od 6 do 25 mm².

Korišteni presjek mora se odrediti prema karakteristikama instalacije i uputama tvrtke Cirprotec.

Širok okolišni raspon CS21

Prolazni modul predviđen je za rad između -40 i +85 °C te pri relativnoj vlažnosti između 5 i 95%.

Njegovo kućište izrađeno je od polikarbonata, ima klasifikaciju zapaljivosti UL94 V-0 i završnu obradu u sivoj boji RAL 7035.

Primjene Cirprotec 77706395C

• Jednofazni električni ormari u kućama.
• Apartmani i vikendice.
• Trgovački prostori.
• Uredi i mali poslovni subjekti.
• Stambene zajednice.
• Obnova električnih ormara.
• Jednofazne instalacije s IGA od 25 A.
• Zaštita kućanskih aparata i elektroničke opreme od naponskih anomalija.

Tehničke karakteristike Cirprotec 77706395C

• Marka: Cirprotec.
• Referenca: 77706395C.
• Sklop: V-CHECK 2MP-D-25 + CS21-15/230.
• Vrsta: kombinirana zaštita od trajnih i prolaznih prenapona s IGA.
• Primjena: jednofazne instalacije.
• Konfiguracija: 1P+N / 1F+N.
• Nazivni napon: 230 V AC.
• Integrirani IGA: da.
• Nazivna struja IGA: 25 A.
• Krivulja IGA: C.
• Prekidna moć: 6 kA prema UNE-EN 60898.
• Zaštita od trajnih prenapona: da.
• POP zaštita: u skladu s UNE-EN 50550.
• V-CHECK predžičan: da.
• Zaštita od prolaznih prenapona: da.
• Model SPD-a: CS21-15/230.
• Unutarnja konfiguracija CS21: 1+1.
• Broj polova CS21: 2.
• EN klasifikacija CS21: Tip 2.
• IEC klasifikacija CS21: Klasa II.
• Mrežne konfiguracije: TT i TNS.
• Načini zaštite: L-N / N-PE.
• Imax: 15 kA, val 8/20 µs.
• In: 5 kA, val 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kratkospojna sposobnost Isccr CS21: 10 kA.
• Maksimalni prethodni osigurač CS21: 63 A gG.
• Dinamičko toplinsko isključenje: da.
• Vizualni indikator CS21: LED.
• Daljinska indikacija: ne.
• Moduli V-CHECK: 3.
• Moduli CS21: 1.
• Ukupna približna zauzetost: 4 DIN modula.
• Montaža: DIN šina.
• Prihvaćeni kruti vodič CS21: 6-35 mm².
• Prihvaćeni fleksibilni vodič CS21: 6-25 mm².
• Radna temperatura CS21: -40 do +85 °C.
• Relativna vlažnost CS21: 5-95%.
• Izolacijski materijal CS21: polikarbonat.
• Zapaljivost CS21: UL94 V-0.
• Glavni standardi: UNE-EN 50550 i IEC/EN 61643-11.
• EAN sklopa: 8435297857129.

Integrirana zaštita za jednofazne ormare od 25 A

Cirprotec 77706395C kombinira u jednom sklopu IGA krivulje C od 25 A, zaštitu od trajnih prenapona i odvodnik Tip 2 s Imax od 15 kA. Na taj način omogućuje pokrivanje različitih električnih rizika modularnim rješenjem posebno prikladnim za jednofazne ormare.

Predžičani V-CHECK pojednostavljuje montažu trajne zaštite, dok kompaktni CS21 dodaje prolaznu zaštitu zauzimajući samo 1 DIN modul. Rezultat je rješenje od približno 4 modula za kuće, poslovne prostore i druge kompatibilne instalacije.

Važno: iako dostavljeni naslov spominje samo zaštitu od trajnih prenapona i IGA od 25 A, potpuna referenca 77706395C prodaje se kao sklop s prolaznom zaštitom CS21 od 15 kA. Ugradnju treba izvesti prema shemi tvrtke Cirprotec i od strane kvalificiranog osoblja.
