Zaštita od prolaznih i trajnih prenapona 1P+N 32A

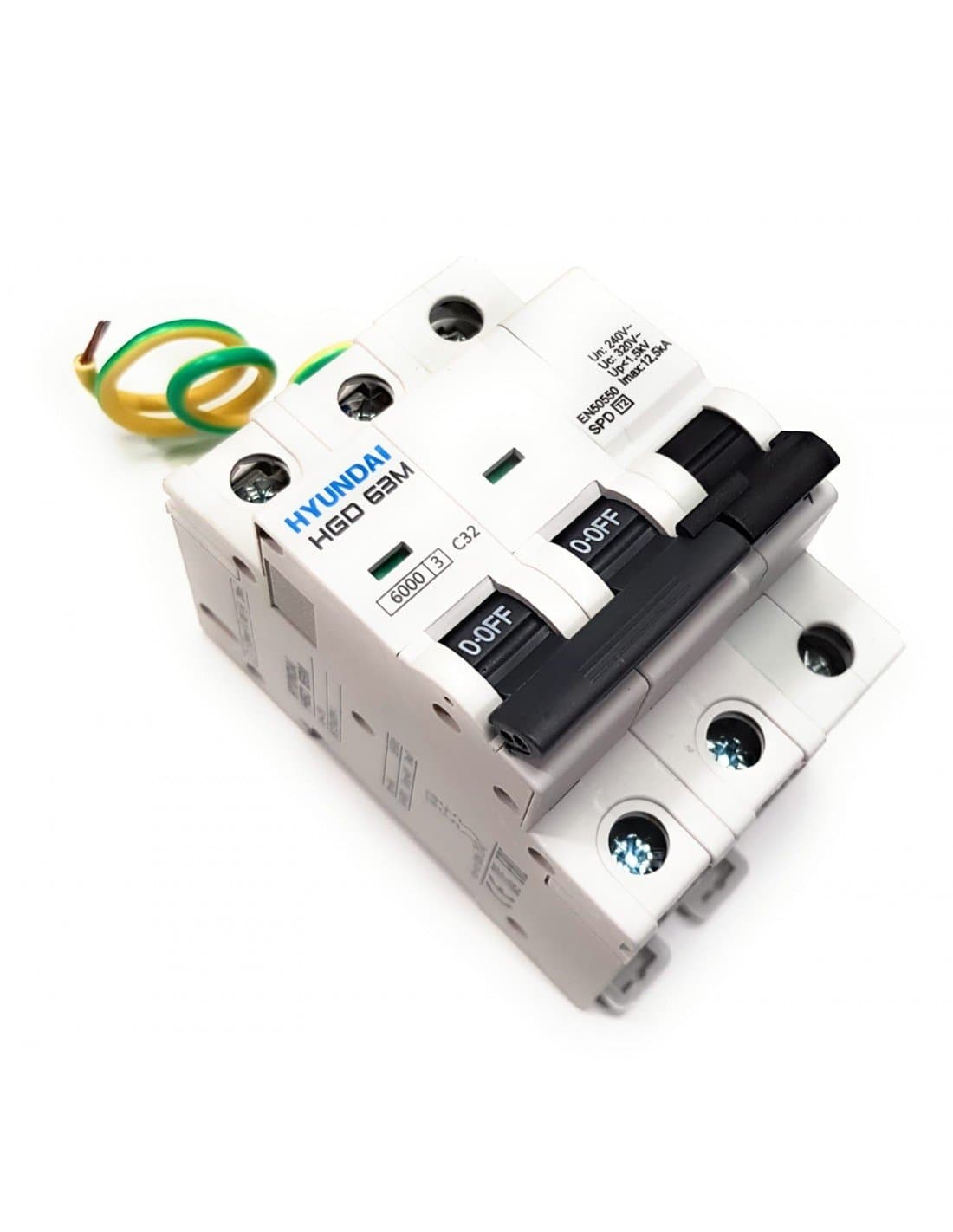

Procoel ST-2P32 prenaponski zaštitnik je kombinirani uređaj za jednofazne električne instalacije koji štiti od trajnih i prolaznih prenapona te uključuje automatski glavni prekidač (IGA) od 32 A. Njegova konfiguracija 1P+N omogućuje integraciju magnetotermičke zaštite i zaštite od naponskih anomalija u jednom uređaju, pojednostavljujući montažu i smanjujući potreban prostor u električnom ormaru.

ST-2P32 uključuje IGA s C karakteristikom i prekidnom moći od 6 kA te zaštitu od prolaznih prenapona Klase II. Nudi maksimalnu struju pražnjenja Imax od 12,5 kA, nazivnu struju pražnjenja In od 6 kA i razinu zaštite Up ≤1,5 kV. Uređaj se ugrađuje na DIN šinu od 35 mm, zauzima 3 modula i posebno je dizajniran za jednofazne mreže s fazom, nulom i uzemljenjem.

Zaštita od trajnih i prolaznih prenapona

Procoel ST-2P32 kombinira dvije vrste zaštite od poremećaja električnog napona:

• Trajni prenaponi: otkriva trajna povećanja napona napajanja i uzrokuje otvaranje integriranog IGA-a.
• Prolazni prenaponi: ograničava vrlo kratke naponske vrhove uzrokovane, primjerice, mrežnim preklapanjima ili neizravnim učincima atmosferskih pražnjenja.

Ova kombinacija pomaže zaštititi električne i elektroničke uređaje nizvodno od različitih vrsta naponskih smetnji.

Integrirani 32 A IGA

Referenca ST-2P32 uključuje automatski glavni prekidač od 32 A, pa nije potrebno povezivati modul prenaponske zaštite s odvojenim IGA-om kako bi se ostvarila predviđena funkcija ovog sklopa.

Ugrađeni magnetotermički prekidač ima C karakteristiku okidanja i prekidnu moć od 6 kA. Osim što djeluje kada sustav detektira trajni prenapon, pruža zaštitu od preopterećenja i kratkog spoja u skladu sa svojim nazivnim karakteristikama.

Konfiguracija 1P+N za jednofazne instalacije

ST-2P32 je konfiguriran kao 1P+N i namijenjen je jednofaznim instalacijama od 230 V. Proizvođač navodi nazivni radni napon od 240 V AC i frekvenciju od 50-60 Hz.

Za ispravan rad sustava faza mora biti spojena na priključak označen s L, a nula na priključak N.

Zaštita od prolaznih prenapona Klase II

Integrirana zaštita od prolaznih prenapona je Klase II i namijenjena je ugradnji u razvodne ormare. Pripremljena je za odvođenje strujnih impulsa valnog oblika 8/20 µs.

• Klasa: II.
• Maksimalna struja pražnjenja Imax: 12,5 kA, val 8/20 µs.
• Nazivna struja pražnjenja In: 6 kA.
• Razina zaštite Up: ≤1,5 kV.

Kada se pojavi prolazni prenapon unutar predviđenih uvjeta, zaštitnik ograničava naponski vrh kako bi smanjio energiju koja dolazi do priključenih uređaja u instalaciji.

Zaštita od trajnih prenapona

Uređaj kontinuirano nadzire napon mreže. Kada otkrije porast iznad predviđene granice, djeluje na integrirani IGA i isključuje instalaciju.

Trenutna tehnička dokumentacija Procoela navodi napon okidanja veći od 265 V AC s tolerancijom od ±2%. Vrijeme djelovanja ovisi o veličini otkrivenog prenapona i određuje se prema normi EN 50550.

Ručno ponovno uključenje nakon trajnog prenapona

Nakon isključenja zbog trajnog prenapona, uređaj ponovno postaje operativan ručnim resetiranjem, pod uvjetom da se mrežni napon vratio na normalne vrijednosti.

Takav rad sprječava automatsko ponovno uključenje dok god u instalaciji postoji abnormalan napon.

Vizualni indikator rada

Zaštitnik ima svjetlosni prozor koji omogućuje vizualnu provjeru stanja uređaja:

• Sporo zeleno treptanje: ispravan rad.
• Brzo zeleno treptanje: moguća pogreška u spoju faze i nule.
• Stalno zeleno: modul ostaje operativan nakon djelovanja na prolazni prenapon.
• Crveno: zaštita od prolaznih prenapona je neispravna i modul se mora zamijeniti.

Potrebni su nula i zaštitni vodič

Procoel izričito navodi da se ST-2P32 ne smije ugrađivati u vodove bez nule niti u instalacije koje nemaju zaštitno uzemljenje PE.

Uzemljenje je potrebno za ispravan rad sustava zaštite od prolaznih prenapona, jer omogućuje odvođenje energije smetnje u skladu s konstrukcijom zaštitnika.

Kompaktan format od 3 DIN modula

Zaštitnik se ugrađuje na DIN šinu od 35 mm i zauzima 3 modula. Njegove dimenzije su približno 54 x 90 x 71 mm, što omogućuje integraciju IGA-a i sustava zaštite od trajnih i prolaznih prenapona u ograničenom prostoru.

Priključci do 25 mm²

Tehnička dokumentacija navodi maksimalni presjek priključka na stezaljkama od 25 mm². Stvarni presjek vodiča treba odabrati u skladu sa strujom kruga, sustavom instalacije i važećim električnim propisima.

IP20 zaštita

ST-2P32 ima stupanj zaštite IP20 i namijenjen je ugradnji unutar odgovarajućih razvodnih ormara ili kućišta.

Okolišni raspon koji navodi proizvođač iznosi između -20 i +70 °C, uz maksimalnu relativnu vlažnost od 80%.

Primjene Procoel ST-2P32

• Jednofazni električni ormari u kućanstvima.
• Stanovi i vikendice.
• Trgovački prostori.
• Uredi.
• Stambene zajednice.
• Male radionice.
• Tercijarne instalacije.
• Ormari s osjetljivom elektroničkom opremom.
• Jednofazne instalacije koje zahtijevaju IGA od 32 A.

Tehničke karakteristike Procoel ST-2P32

• Marka: Procoel / Hyundai Electric.
• Referenca: ST-2P32.
• Obitelj: ST-2Pxx.
• Vrsta: kombinirani zaštitnik od trajnih i prolaznih prenapona s IGA-om.
• Primjena: jednofazne instalacije.
• Konfiguracija: 1P+N.
• Nazivna struja: 32 A.
• Integrirani IGA: da.
• Karakteristika IGA-a: C.
• Prekidna moć: 6 kA.
• Mrežni napon: 230 V AC.
• Nazivni radni napon: 240 V AC.
• Frekvencija: 50-60 Hz.
• Zaštita od trajnih prenapona: da.
• Napon okidanja trajnog prenapona: >265 V AC ±2%.
• Vrijeme djelovanja: prema EN 50550.
• Ponovno uključenje: ručno.
• Zaštita od prolaznih prenapona: da.
• Klasa zaštite od prolaznih prenapona: Klasa II.
• Maksimalna struja pražnjenja Imax: 12,5 kA, val 8/20 µs.
• Nazivna struja pražnjenja In: 6 kA.
• Razina zaštite Up: ≤1,5 kV.
• Vizualni indikator stanja: da.
• Maksimalni presjek priključaka: 25 mm².
• Montaža: DIN šina 35 mm.
• Broj modula: 3.
• Dimenzije: 54 x 90 x 71 mm.
• Stupanj zaštite: IP20.
• Temperatura okoline: -20 do +70 °C.
• Maksimalna relativna vlažnost: 80%.
• Potrebna nula: da.
• Potrebno PE uzemljenje: da.
• Navedene norme: UNE-EN 60898, EN 50550 i IEC/EN 61643-11.

Integralna zaštita za jednofazne ormariće od 32 A

Procoel ST-2P32 objedinjuje u uređaju od samo 3 DIN modula C karakteristiku IGA-a od 32 A i zaštitu od trajnih i prolaznih prenapona. Ova integracija pojednostavljuje konfiguraciju električnog ormara i omogućuje zaštitu instalacije i od dugotrajnih porasta napona i od kratkotrajnih prolaznih vršnih napona.

Njegova Klasa II zaštita, Imax od 12,5 kA, In od 6 kA, razina Up ≤1,5 kV i prekidna moć od 6 kA čine ga posebno prikladnim za stambene i tercijarne jednofazne instalacije koje zahtijevaju nazivnu struju od 32 A.

Važno: mora se poštovati spajanje faze na L i nule na N. Proizvođač izričito navodi da se uređaj ne smije ugrađivati u vodove bez nule niti bez PE uzemljenja. Ugradnju mora izvesti kvalificirani stručnjak.
