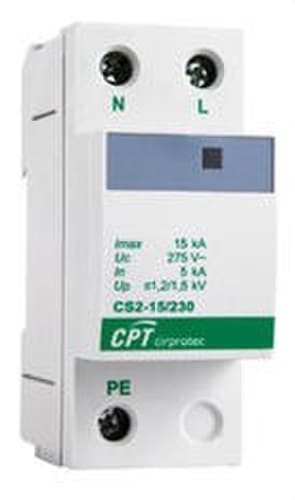

Prenaponska zaštita za prolazne prenapone, jednofazna 1P+N 15kA

Cirprotec CS2-15/230 prenaponski zaštitnik, referenca 77705211, je uređaj Tip 2 dizajniran za zaštitu jednofaznih električnih instalacija od kratkotrajnih naponskih vrhova. Ima unutarnju konfiguraciju 1+1 s 2 pola, pripremljen je za TT i TNS mreže te štiti načine L-N i N-PE, nudeći kompaktno rješenje za stambene, komercijalne i tercijarne električne razvodne ormare.

CS2-15/230 ima maksimalnu struju pražnjenja Imax od 15 kA i nazivnu struju pražnjenja In od 5 kA, obje s valnim oblikom 8/20 µs. Radi pri nazivnom naponu od 230 V AC, podnosi maksimalni trajni radni napon Uc od 275 V i zauzima samo 2 modula na DIN šini.

Zaštita od prolaznih prenapona Tip 2

Cirprotec 77705211 klasificiran je kao zaštitnik Tip 2 prema EN 61643-11 i Klasa II prema IEC 61643-11. Namijenjen je ograničavanju prolaznih prenapona uzrokovanih sklopnim radnjama u električnoj mreži ili neizravnim učincima atmosferskih pražnjenja.

Cirprotec preporučuje seriju CS 15 kao drugi stupanj zaštite u razvodnim ormarima gdje već postoji zaštita Tip 1 ili kao prvi stupanj u trgovinama, kućama i drugim instalacijama koje nisu izravno izložene udaru groma i nemaju vanjski sustav zaštite od munje.

Konfiguracija 1+1 za jednofaznu mrežu

Iako se komercijalno može opisati kao jednofazni zaštitnik 1P+N, Cirprotec tehnički ovu referencu označava unutarnjom konfiguracijom 1+1 s 2 pola.

Načini zaštite su:

• L-N: zaštita između faze i nule.
• N-PE: zaštita između nule i zaštitnog vodiča.

Ova arhitektura posebno je namijenjena jednofaznim instalacijama u kompatibilnim TT i TNS sustavima.

Imax od 15 kA i In od 5 kA

CS2-15/230 pruža maksimalnu struju pražnjenja Imax od 15 kA i nazivnu struju pražnjenja In od 5 kA, obje ispitane valnim oblikom 8/20 µs.

• Imax: 15 kA.
• In: 5 kA.
• Valni oblik: 8/20 µs.

Ove vrijednosti definiraju sposobnost zaštitnika da vodi prolazne impulse u uvjetima utvrđenima primjenjivim normama.

Razina zaštite Up

Cirprotec navodi različite razine zaštite ovisno o načinu spajanja:

• Up između L-N: ≤1,2 kV.
• Up između N-PE: ≤1,5 kV.

Razina Up označava rezidualni napon prisutan na priključcima zaštitnika tijekom njegova djelovanja u standardiziranim uvjetima ispitivanja.

Maksimalni trajni radni napon od 275 V

Zaštitnik je dizajniran za nazivni napon od 230 V AC pri 50-60 Hz i podnosi maksimalni trajni radni napon Uc od 275 V kako između L-N tako i između N-PE.

Ispravan odabir Uc omogućuje da uređaj ostane operativan tijekom normalnih varijacija mreže bez ugrožavanja svoje funkcije protiv prolaznih prenapona.

Kratkospojna sposobnost od 10 kA

CS2-15/230 ima kratkospojnu sposobnost Isccr od 10 kA prema uvjetima koje navodi Cirprotec.

Proizvođač također navodi maksimalni prethodni osigurač od 63 A tipa gG. Koordinacija s nadstrujnim zaštitama mora se provesti u skladu sa stvarnim karakteristikama instalacije.

Brz odziv na impulse

Navedena vremena odziva su:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Ovo brzo djelovanje omogućuje ograničavanje vrlo kratkotrajnih prenapona prije nego što se prošire na opremu spojenu nizvodno.

LED indikator stanja

Referenca 77705211 uključuje vizualnu signalizaciju putem LED-a radi lakše provjere stanja zaštitnika tijekom pregleda i održavanja.

Ova verzija ne smije se zamijeniti s referencom 77705212, koja odgovara ekvivalentnom modelu s daljinskom indikacijom.

Monoblok format od 2 DIN modula

Cirprotec CS2-15/230 koristi monoblok konstrukciju i zauzima 2 modula na DIN šini. Njegove dimenzije su približno 36 mm širine, 90 mm visine i 58 mm dubine.

Ovaj kompaktni format olakšava ugradnju u električne razvodne ormare gdje je raspoloživ prostor ograničen.

Priključci za vodiče do 35 mm²

Priključci prihvaćaju sljedeće presjeke:

• Kruti vodič: 6 do 35 mm².
• Fleksibilni vodič: 6 do 25 mm².
• Moment pritezanja: 4 Nm.

Konačni presjek vodiča treba odrediti prema projektu instalacije i važećim propisima.

IP20 zaštita i samogasivo kućište

Uređaj ima stupanj zaštite IP20 i namijenjen je za ugradnju unutar odgovarajućih ormara ili kućišta.

Izolacijsko kućište izrađeno je od polikarbonata ojačanog staklenim vlaknima, PC+FV, u sivoj boji RAL 7035, s klasifikacijom zapaljivosti UL94 V-0.

Širok temperaturni raspon

Cirprotec navodi radni temperaturni raspon od -40 do +85 °C i dopuštenu relativnu vlažnost od 5 do 95%.

Primjene Cirprotec CS2-15/230

• Jednofazni električni razvodni ormari.
• Kuće i stambene zgrade.
• Trgovački prostori.
• Uredi.
• Instalacije tercijarnog sektora.
• Kompatibilne industrijske instalacije.
• Zaštita električne i elektroničke opreme.
• TT i TNS mreže.
• Drugi stupanj zaštite iza zaštitnika Tip 1.
• Prvi stupanj u instalacijama koje nisu izravno izložene munji kada konfiguracija to dopušta.

Tehničke karakteristike Cirprotec 77705211

• Marka: Cirprotec.
• Referenca: 77705211.
• Model: CS2-15/230.
• Serija: CS 15.
• Tip: zaštitnik od prolaznih prenapona.
• Klasifikacija EN: Tip 2.
• Klasifikacija IEC: Klasa II.
• Unutarnja konfiguracija: 1+1.
• Broj polova: 2.
• Primjena: jednofazna mreža.
• Konfiguracije mreže: TT i TNS.
• Načini zaštite: L-N / N-PE.
• Nazivni napon Un: 230 V AC.
• Frekvencija: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 275 V AC.
• Nazivna struja pražnjenja In: 5 kA, valni oblik 8/20 µs.
• Maksimalna struja pražnjenja Imax: 15 kA, valni oblik 8/20 µs.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kratkospojna sposobnost Isccr: 10 kA.
• Maksimalni prethodni osigurač: 63 A gG.
• Vrijeme odziva L-N: ≤25 ns.
• Vrijeme odziva N-PE: ≤100 ns.
• Indikacija stanja: LED.
• Daljinska indikacija: ne kod ove reference.
• Format: monoblok.
• Broj modula: 2.
• Montaža: DIN šina.
• Širina: približno 36 mm.
• Visina: približno 90 mm.
• Dubina: približno 58 mm.
• Neto težina: 0,118 kg.
• Stupanj zaštite: IP20.
• Izolacijski materijal: PC+FV.
• Boja: siva RAL 7035.
• Zapaljivost: UL94 V-0.
• Kruti vodič: 6-35 mm².
• Fleksibilni vodič: 6-25 mm².
• Moment pritezanja: 4 Nm.
• Radna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95%.
• Norme: IEC 61643-11 i EN 61643-11.

Kompaktna zaštita Tip 2 za jednofazne mreže

Cirprotec CS2-15/230 kombinira konfiguraciju 1+1, Imax od 15 kA, In od 5 kA i razine zaštite do ≤1,2 kV između faze i nule u monoblok formatu od samo 2 DIN modula. Posebno je prikladan za zaštitu električnih razvodnih ormara od prolaznih prenapona u TT i TNS mrežama.

Njegov LED indikator, Isccr sposobnost od 10 kA, širok temperaturni raspon i priključci za vodiče do 35 mm² olakšavaju integraciju u stambene, komercijalne i profesionalne instalacije.

Važno: ovaj uređaj štiti isključivo od prolaznih prenapona. Ne pruža zaštitu od trajnih prenapona niti zamjenjuje magnetotermičke ili diferencijalne zaštite potrebne u instalaciji.
