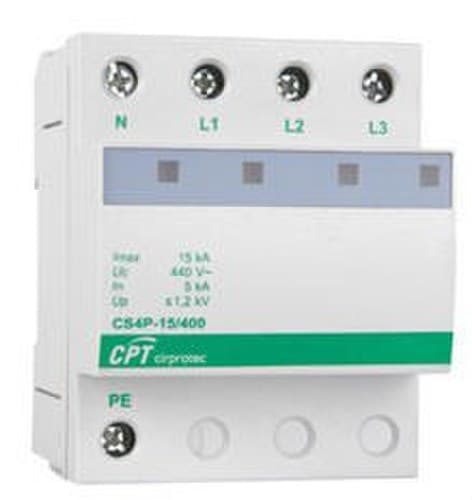

Prenaponska zaštita Tip 2 4P 15kA

Cirprotec CS4P-15/400, referenca 77705428, je zaštita od prolaznih prenapona Tip 2, dizajnirana za zaštitu trofaznih električnih instalacija 230/400 V od naponskih vrhova uzrokovanih atmosferskim pražnjenjima ili sklopnim operacijama u mreži. Ima 4 pola, internu konfiguraciju 4+0 i maksimalnu struju pražnjenja Imax od 15 kA, nudeći kompaktno rješenje za ugradnju u električne razvodne ormare na DIN šinu.

Ovaj uređaj za zaštitu od prenapona (DPS) pripada Cirprotec CS seriji i ima monoblok izvedbu od 4 DIN modula. Posebno je prikladan za TNS mreže te pruža zaštitu u načinima L-PE i N-PE. Njegov LED indikator omogućuje vizualnu provjeru stanja zaštite tijekom pregleda i održavanja.

Glavne značajke Cirprotec CS4P-15/400

• Zaštita od prolaznih prenapona.
• Cirprotec referenca: 77705428.
• Model: CS4P-15/400.
• Klasifikacija prema EN 61643-11: Tip 2.
• Klasifikacija prema IEC 61643-11: Klasa II.
• Interna konfiguracija: 4+0.
• Broj polova: 4.
• Nazivni napon: 230/400 V AC.
• Nazivna frekvencija: 50-60 Hz.
• Maksimalna struja pražnjenja Imax: 15 kA.
• Nazivna struja pražnjenja In: 5 kA.
• Razina zaštite Up: ≤1,2 kV.
• Maksimalni trajni radni napon Uc: 275 V AC.
• Monoblok format.
• Ugradnja na DIN šinu.
• Širina od 4 DIN modula.
• Indikacija stanja putem LED-a.
• Načini zaštite L-PE / N-PE.
• TNS mrežna konfiguracija.
• Stupanj zaštite IP20.

Zaštita Tip 2 od prolaznih prenapona

CS4P-15/400 je klasificiran kao DPS Tip 2 / Klasa II i namijenjen je ograničavanju prolaznih prenapona koji se mogu pojaviti u električnoj instalaciji kao posljedica neizravnih atmosferskih pražnjenja, induciranih pojava ili sklopnih operacija u mreži.

Njegova je funkcija odvoditi prema zemlji energiju povezanu s tim impulsima i ograničiti rezidualni napon koji dolazi do uređaja nizvodno. Na taj način pomaže u zaštiti osjetljivih električnih i elektroničkih prijamnika te pridonosi smanjenju kvarova povezanih s naponskim vrhovima.

Kapacitet pražnjenja

Zaštita nudi maksimalnu struju pražnjenja Imax od 15 kA s valnim oblikom 8/20 µs i nazivnu struju pražnjenja In od 5 kA. Razina naponske zaštite Up jednaka je ili manja od 1,2 kV, što omogućuje ograničavanje prenapona koji može dosegnuti priključene uređaje.

Električni parametar Vrijednost EN klasifikacija Tip 2 IEC klasifikacija Klasa II Nazivni napon Un 230/400 V AC Frekvencija 50-60 Hz Maksimalni trajni radni napon Uc 275 V AC Nazivna struja pražnjenja In (8/20 µs) 5 kA Maksimalna struja pražnjenja Imax (8/20 µs) 15 kA Razina naponske zaštite Up ≤1,2 kV Kratkospojna izdržljivost Isccr 10 kA Maksimalni prethodni osigurač 63 A gG Vrijeme odziva ≤25 ns

Konfiguracija s 4 pola

Cirprotec 77705428 ima internu konfiguraciju 4+0 i 4 pola. Namijenjen je TNS mrežama i radi putem zaštitnih načina L-PE i N-PE, pružajući zaštitu za faze i neutralni vodič u odnosu na zaštitni vodič.

Njegov nazivni napon od 230/400 V AC čini ga prikladnim za uobičajene trofazne električne razvodne ormare u komercijalnim, tercijarnim i industrijskim instalacijama koje zahtijevaju zaštitu Tip 2 od prolaznih prenapona.

Monoblok format za DIN šinu

CS4P-15/400 ima monoblok konstrukciju i zauzima 4 modula na DIN šini. Ovaj dizajn omogućuje kompaktno ugradnju u razvodne ormare i centralizaciju zaštite četiri linije u jednom uređaju.

Za razliku od zaštita s izmjenjivim ulošcima, ovaj model koristi monoblok kućište. Stanje uređaja može se provjeriti putem LED indikacije, što olakšava periodične preglede instalacije.

Mehaničke i okolišne karakteristike

Karakteristika Vrijednost Format Monoblok Broj polova 4 Interna konfiguracija 4+0 Broj DIN modula 4 Mrežna konfiguracija TNS Načini zaštite L-PE / N-PE Vrsta indikacije LED Stupanj zaštite IP20 Izolacijski materijal PC + staklena vlakna Boja kućišta Siva RAL 7035 Klasa zapaljivosti UL94 V-0 Presjek krutog vodiča 6 do 35 mm² Presjek fleksibilnog vodiča 6 do 25 mm² Moment pritezanja 4 Nm Radna temperatura -40 do 85 °C Radna vlažnost 5 do 95 %

Ugradnja i primjena

Cirprotec CS4P-15/400 zaštita od prenapona namijenjena je razvodnim ormarima gdje je potrebna zaštita Tip 2 od prolaznih prenapona. Može se koristiti u stambenim, komercijalnim, tercijarnim ili industrijskim instalacijama s električnim karakteristikama kompatibilnima s uređajem.

Zahvaljujući ugradnji na DIN šinu, širini od četiri modula i konfiguraciji s četiri pola, omogućuje jednostavnu integraciju zaštite od prenapona unutar električnog ormara. Kako bi se osigurao ispravan rad sustava, potrebno je poštovati presjeke vodiča, prethodne zaštite, sheme povezivanja i ostale zahtjeve koje definira Cirprotec.

Normativa

Cirprotec CS4P-15/400 razvijen je u skladu s normama IEC 61643-11 i EN 61643-11 koje se primjenjuju na uređaje za zaštitu od prenapona spojene na niskonaponske električne mreže.

S maksimalnom strujom pražnjenja od 15 kA, razinom zaštite Up ≤1,2 kV, četiri pola i monoblok formatom od 4 modula, Cirprotec 77705428 predstavlja kompaktno rješenje za zaštitu trofaznih instalacija od prolaznih prenapona i pomoć u očuvanju priključene električne i elektroničke opreme.
