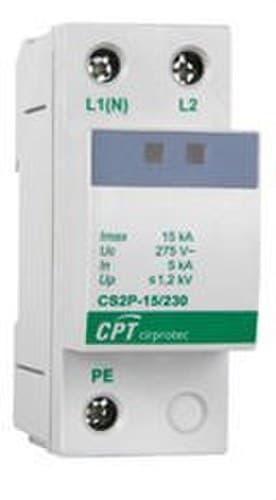

Prenaponska zaštita Tip 2 2P 15kA

Cirprotec CS2P-15/230 prenaponska zaštita, referenca 77705228, je uređaj za zaštitu od prolaznih prenapona Tip 2 / Klasa II, dizajniran za zaštitu niskonaponskih električnih instalacija od kratkotrajnih naponskih vrhova. Ima 2 pola, maksimalnu struju pražnjenja Imax od 15 kA i nazivnu struju pražnjenja In od 5 kA, u kompaktnom monoblok formatu od 2 modula za DIN šinu.

Ovaj zaštitnik iz Cirprotecove serije CS namijenjen je električnim razvodnim ormarima gdje je potrebno ograničiti prolazne prenapone koji mogu nastati zbog sklopnih operacija u mreži ili neizravnih učinaka atmosferskih pražnjenja. Njegov nazivni napon je 230 V AC, dopušta maksimalni trajni radni napon Uc od 275 V i nudi razinu zaštite napona Up ≤1,2 kV.

Zaštita od prolaznih prenapona Tip 2

Cirprotec 77705228 klasificiran je kao uređaj Tip 2 prema EN 61643-11 i Klasa II prema IEC 61643-11. Ova vrsta zaštitnika obično se ugrađuje u električne razvodne ormare kako bi ograničila prolazne prenapone i odvela njihovu energiju prema zemlji prije nego što dosegnu priključenu opremu nizvodno.

Serija CS osmišljena je za zaštitu od induciranih prolaznih prenapona i koristi modularni format pripremljen za montažu na DIN šinu.

Imax od 15 kA i In od 5 kA

Referenca CS2P-15/230 ima maksimalnu struju pražnjenja Imax od 15 kA s valnim oblikom 8/20 µs. Nazivna struja pražnjenja In iznosi 5 kA, također s valnim oblikom 8/20 µs.

• Maksimalna struja pražnjenja Imax: 15 kA.
• Nazivna struja pražnjenja In: 5 kA.
• Valni oblik: 8/20 µs.

Ove vrijednosti karakteriziraju sposobnost uređaja da vodi prolazne struje povezane s prenaponima unutar uvjeta ispitivanja definiranih primjenjivim normama.

Razina zaštite Up ≤1,2 kV

Razina zaštite napona Up koju navodi Cirprotec iznosi ≤1,2 kV pri nazivnoj struji pražnjenja. Ovaj parametar označava razinu rezidualnog napona koju zaštitnik ima tijekom djelovanja u utvrđenim uvjetima ispitivanja.

Niska vrijednost Up pomaže ograničiti napon koji mogu dosegnuti električni i elektronički uređaji smješteni nizvodno od zaštitnika.

Maksimalni trajni radni napon od 275 V

Cirprotec CS2P-15/230 dizajniran je za nazivni napon od 230 V AC pri 50-60 Hz i dopušta maksimalni trajni radni napon Uc od 275 V AC.

Odabir zaštitnika s odgovarajućim Uc naponom ključan je kako bi se izbjegla neželjena djelovanja tijekom normalnih promjena mrežnog napona.

Konfiguracija od 2 pola

Referenca 77705228 ima unutarnju konfiguraciju od 2 pola i namijenjena je primjenama kompatibilnima s TT i TNS mrežama prema Cirprotec katalogu. Proizvođač model označava kao CS2P-15/230.

Ugradnja se mora izvesti uz poštivanje sheme spajanja koju propisuje Cirprotec i konkretne konfiguracije električne mreže.

Monoblok format od 2 DIN modula

Zaštitnik koristi monoblok dizajn, pa njegovi zaštitni elementi čine jednu cjelinu. Zauzima 2 modula na 35 mm DIN šini, što olakšava ugradnju u električne ormare s ograničenim prostorom.

Ovaj format omogućuje bipolarni Tip 2 zaštitnik bez potrebe za dodatnim zasebnim modulima za konfiguraciju uređaja.

Kratkospojna izdržljivost Isccr od 10 kA

Cirprotec za ovu referencu navodi sposobnost otpornosti na kratki spoj Isccr od 10 kA, u uvjetima koje je odredio proizvođač.

Uređaj nema ugrađenu zaštitu od prekomjerne struje, pa ga je potrebno uskladiti s odgovarajućim zaštitama instalacije.

Predosigurač maksimalno 63 A gG

Tehnička dokumentacija propisuje maksimalni predosigurač od 63 A tipa gG. Konačna koordinacija zaštite od prekomjerne struje mora se provesti u skladu s električnom shemom, predviđenom strujom i uputama Cirproteca.

Vrijeme odziva ≤25 ns

Vrijeme odziva koje navodi proizvođač iznosi ≤25 ns. Ova brza reakcija omogućuje zaštitniku da ograniči vrlo kratke prolazne impulse koji se mogu pojaviti u električnoj instalaciji.

IP20 zaštita

CS2P-15/230 ima stupanj zaštite IP20 i namijenjen je ugradnji unutar električnih ormara ili odgovarajućih kućišta.

Konačno kućište ormara mora osigurati potrebnu razinu zaštite prema okolišnim uvjetima i mjestu ugradnje.

Širok temperaturni raspon

Službeni tehnički list navodi radni temperaturni raspon od -40 do +85 °C i raspon relativne vlažnosti od 5 do 95%.

Ove karakteristike omogućuju ugradnju u širok raspon električnih ormara, pod uvjetom da se poštuju uvjeti ugradnje koje navodi Cirprotec.

Otporno i samogasivo kućište

Izolacijsko kućište izrađeno je od PC+FV, polikarbonata ojačanog staklenim vlaknima, i ima sivu boju RAL 7035. Materijal zadovoljava UL94 V-0 klasifikaciju zapaljivosti.

Ova konstrukcija namijenjena je profesionalnoj uporabi u razvodnim i električnim zaštitnim ormarima.

Priključci za vodiče do 35 mm²

Zaštitnik prihvaća različite presjeke vodiča ovisno o vrsti kabela:

• Kruti vodič: od 6 do 35 mm².
• Fleksibilni vodič: od 6 do 25 mm².
• Moment pritezanja: 4 Nm.

Stvarni presjek ožičenja treba odabrati prema projektu instalacije, predviđenim strujama i primjenjivim propisima.

Bez kontakta za daljinsku indikaciju

Referenca 77705228 odnosi se na standardnu verziju CS2P-15/230. Cirprotec zasebno prodaje referencu 77705229 kao varijantu s daljinskom indikacijom.

Stoga se referenci 77705228 ne smije pripisivati kontakt za daljinsku signalizaciju, osim ako se ne ugradi putem drugog kompatibilnog rješenja.

Primjene Cirprotec CS2P-15/230

• Električni razvodni ormari.
• Kompatibilne stambene instalacije.
• Komercijalne i tercijarne zgrade.
• Industrijske instalacije.
• Telekomunikacije.
• Postrojenja za obradu vode.
• Zaštita električne i elektroničke opreme od prolaznih prenapona.
• Instalacije u TT i TNS mrežama kompatibilne s konfiguracijom uređaja.

Tehničke karakteristike Cirprotec 77705228

• Marka: Cirprotec.
• Referenca: 77705228.
• Model: CS2P-15/230.
• Serija: CS.
• Vrsta: zaštitnik od prolaznih prenapona.
• Klasifikacija EN: Tip 2.
• Klasifikacija IEC: Klasa II.
• Broj polova: 2.
• Unutarnja konfiguracija: 2 pola.
• Format: monoblok.
• Broj DIN modula: 2.
• Montaža: 35 mm DIN šina.
• Naznačene mrežne konfiguracije u katalogu: TT / TNS.
• Nazivni napon Un: 230 V AC.
• Frekvencija: 50-60 Hz.
• Maksimalni trajni radni napon Uc: 275 V AC.
• Nazivna struja pražnjenja In: 5 kA, valni oblik 8/20 µs.
• Maksimalna struja pražnjenja Imax: 15 kA, valni oblik 8/20 µs.
• Razina zaštite Up: ≤1,2 kV.
• Vrijeme odziva: ≤25 ns.
• Kratkospojna izdržljivost Isccr: 10 kA.
• Maksimalni predosigurač: 63 A gG.
• Ugrađena zaštita od kratkog spoja: ne.
• Ugrađeni rezervni osigurač: ne.
• Kontakt za daljinsku indikaciju: ne.
• Presjek krutog vodiča: 6-35 mm².
• Presjek fleksibilnog vodiča: 6-25 mm².
• Moment pritezanja: 4 Nm.
• Stupanj zaštite: IP20.
• Izolacijski materijal: PC+FV.
• Klasifikacija zapaljivosti: UL94 V-0.
• Boja kućišta: siva RAL 7035.
• Radna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95%.
• Norme: IEC 61643-11 i EN 61643-11.
• EAN: 8435297811244.

Kompaktna Tip 2 zaštita za električne ormare

Cirprotec CS2P-15/230 kombinira maksimalnu struju pražnjenja od 15 kA, nazivnu struju od 5 kA i razinu zaštite Up ≤1,2 kV u samo 2 DIN modula. Njegov monoblok format olakšava integraciju u električne ormare gdje je potrebna kompaktna zaštita od prolaznih prenapona.

Uc od 275 V, vrijeme odziva ≤25 ns, Isccr od 10 kA i širok temperaturni raspon čine cjelovito rješenje usmjereno na zaštitu kompatibilnih stambenih, tercijarnih i industrijskih instalacija.

Važno: ovaj uređaj štiti od prolaznih prenapona i ne zamjenjuje zaštite od preopterećenja, kratkog spoja ili trajnih prenapona koje mogu biti potrebne u instalaciji. Mora se uskladiti s odgovarajućim zaštitama i ugraditi prema uputama Cirproteca i primjenjivim propisima.
