Prenaponska zaštita PSM3-40/600 PV, 3 modularna odvojiva bloka

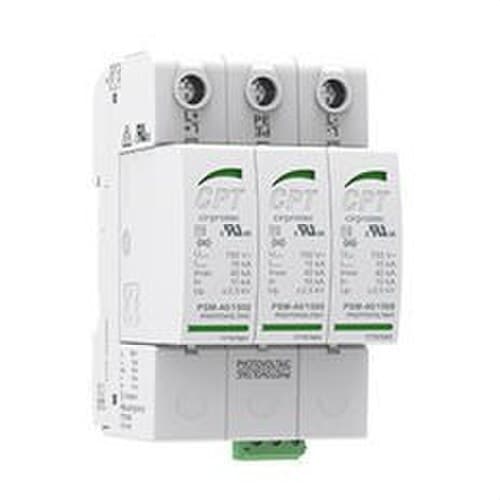

Cirprotec PSM3-40/600 PV prenaponski odvodnik, referenca 77707850, je uređaj za zaštitu od prenapona Tip 2 posebno razvijen za fotonaponske instalacije istosmjerne struje. Ima YPV konfiguraciju s priključkom L+, L- i PE, maksimalni trajni radni napon Ucpv od 660 V DC i visoku sposobnost pražnjenja do 40 kA, pružajući zaštitu za opremu spojenu na DC strani solarne instalacije.

Njegov odvojivi dizajn s 3 modula za DIN šinu omogućuje pojedinačnu zamjenu zaštitnih uložaka kada dosegnu kraj radnog vijeka, bez potrebe za zamjenom cijele baze. Ima vizualni indikator stanja, dinamičko termičko odspajanje i reverzibilno kućište radi lakšeg ulaza ožičenja s gornje ili donje strane razvodnog ormara.

Odvodnik Tip 2 za fotonaponske instalacije

Cirprotec PSM3-40/600 PV klasificiran je kao PV prenaponski odvodnik Tip 2 prema EN i Klasa II prema IEC. Posebno je dizajniran za fotonaponske istosmjerne krugove i u skladu je s normom IEC/EN 61643-31.

Njegova je funkcija ograničiti prolazne naponske vršne vrijednosti koje se mogu pojaviti na vodičima istosmjerne struje zbog neizravnih učinaka atmosferskih pražnjenja ili zbog sklopnih radnji i električnih smetnji, smanjujući napon koji dolazi do invertera i druge priključene opreme.

Ucpv od 660 V DC

Iako je komercijalna oznaka modela PSM3-40/600 PV, maksimalni trajni radni napon Ucpv koji je Cirprotec naveo prema IEC-u iznosi 660 V DC.

Tu vrijednost treba uzeti u obzir pri dimenzioniranju zaštite fotonaponske instalacije. Maksimalni napon solarnog generatora mora biti kompatibilan s Ucpv odvodnika u svim predviđenim radnim uvjetima, uključujući napon otvorenog kruga pri niskoj temperaturi.

Imax od 40 kA i In od 20 kA

Odvodnik nudi maksimalnu struju pražnjenja Imax od 40 kA s valnim oblikom 8/20 µs i nazivnu struju pražnjenja In od 20 kA, također s valom 8/20 µs.

• Maksimalna struja pražnjenja Imax: 40 kA, val 8/20 µs.
• Nazivna struja pražnjenja In: 20 kA, val 8/20 µs.
• Vrsta zaštite: PV Tip 2 / Klasa II.

Ove karakteristike omogućuju PSM3-40/600 PV da podnosi i odvodi uzastopne prolazne impulse unutar uvjeta propisanih normom i od strane Cirproteca.

Razina zaštite Up ≤2,6 kV

Razina naponske zaštite Up koju je deklarirao Cirprotec iznosi ≤2,6 kV pri nazivnoj struji pražnjenja, kako između L+ i L- tako i između linije i zemlje.

Vrijednost Up predstavlja rezidualni napon prisutan tijekom djelovanja odvodnika u ispitnim uvjetima. Njegova pravilna koordinacija s naponskom izdržljivošću invertera i ostale opreme ključna je za učinkovitu zaštitu.

YPV konfiguracija s 3 pola

PSM3-40/600 PV ima unutarnju konfiguraciju +, -, PE i koristi tri zaštitna elementa. Zaštićeni načini su:

• L+ / PE.
• L- / PE.
• L+ / L-.

Ova YPV konfiguracija posebno je osmišljena za zaštitu fotonaponskih vodova istosmjerne struje.

Otpornost na kratki spoj Iscpv od 10 kA

Cirprotec navodi otpornost na kratki spoj Iscpv od 10 kA. Za seriju PSM YPV proizvođač navodi da nije potreban dodatni prethodni osigurač u fotonaponskom krugu unutar uvjeta specificiranih za uređaj.

Konačna koordinacija mora se provesti uzimajući u obzir raspoloživu struju kratkog spoja, zaštite stringa ili generatora, inverter i posebne uvjete instalacije.

Dinamičko termičko odspajanje

Odvodnik uključuje sustav dinamičkog termičkog odspajanja optimiziran za istosmjerne napone. Kada zaštitni element dosegne stanje kraja radnog vijeka ili abnormalnog rada, sustav ga odspaja ostavljajući zaštitni krug otvorenim.

Ova funkcija osmišljena je za povećanje sigurnosti odvodnika tijekom njegova radnog vijeka i olakšavanje prepoznavanja potrebe za zamjenom uloška.

Vizualni indikator stanja

Referenca 77707850 ima vizualnu indikaciju za brzo provjeravanje stanja uložaka:

• Zeleno: odvodnik ispravan.
• Nije zeleno: uložak na kraju radnog vijeka i potreba za zamjenom.

Ova standardna referenca ne uključuje kontakt za daljinsku signalizaciju. Za tu funkciju, Cirprotec nudi varijantu PSM3-40/600 PV IR, referenca 77707851.

Odvojivi format sa zamjenjivim ulošcima

Odvojivi dizajn omogućuje uklanjanje i zamjenu zaštitnih uložaka bez zamjene cijele baze instalirane na DIN šini. Ova značajka olakšava održavanje i smanjuje vrijeme intervencije u fotonaponskim ormarima.

Ulošci su mehanički kodirani kako bi se spriječila ugradnja pogrešne zamjene. Za varijantu od 600 V, Cirprotec identificira linijski uložak PSM-40/600 PV s referencom 77707656.

Reverzibilno kućište

Baza odvodnika ima reverzibilno kućište koje omogućuje prilagodbu ulaza ožičenja s gornje ili donje strane. Ova značajka pruža fleksibilnost tijekom montaže i olakšava organizaciju ožičenja unutar električnog ormara.

Vrijeme odziva ≤25 ns

Vrijeme odziva koje je naveo Cirprotec iznosi ≤25 ns, što omogućuje uređaju da reagira na iznimno brze prenaponske impulse karakteristične za prolazne smetnje.

3 modula za DIN šinu

PSM3-40/600 PV dizajniran je za montažu na DIN šinu i zauzima 3 modula. Njegove približne dimenzije su 54 mm širine, 90 mm visine i 70 mm dubine.

Modularni format olakšava ugradnju u DC zaštitne ormare fotonaponskih sustava zajedno s rastavljačima, osiguračima i drugim zaštitnim elementima.

Priključci do 35 mm²

Priključci odvodnika prihvaćaju sljedeće presjeke vodiča:

• Kruti vodič: 6-35 mm².
• Fleksibilni vodič: 6-25 mm².
• Moment pritezanja: 3 Nm.

Stvarni presjek vodiča treba odrediti u skladu s projektom instalacije i uputama proizvođača za montažu.

IP20 zaštita

Uređaj ima stupanj zaštite IP20 i namijenjen je za ugradnju unutar električnih ormara ili odgovarajućih kućišta koja osiguravaju potreban stupanj zaštite za mjesto ugradnje.

Širok temperaturni raspon

PSM3-40/600 PV predviđen je za rad u temperaturnom rasponu od -40 do +85 °C i pri relativnoj vlažnosti između 5 i 95%.

Upotrijebljeni izolacijski materijal je PA66 CT1 i ima UL94 V-0 klasifikaciju zapaljivosti.

Kompaktna težina

Verzija PSM3-40/600 PV ima približnu neto težinu od 0,291 kg, što olakšava montažu u razvodne i fotonaponske zaštitne ormare.

Primjene Cirprotec PSM3-40/600 PV

• Fotonaponske solarne instalacije.
• DC zaštitni ormari.
• Zaštita istosmjerne strane fotonaponskih invertera.
• Instalacije za vlastitu potrošnju.
• Komercijalni i industrijski solarni krovovi.
• Fotonaponske elektrane kompatibilne s njihovim Ucpv naponom.
• Sustavi gdje je potreban PV odvodnik Tip 2 od 40 kA.

Tehničke karakteristike Cirprotec 77707850

• Marka: Cirprotec.
• Referenca: 77707850.
• Model: PSM3-40/600 PV.
• Serija: PSM YPV.
• Primjena: DC fotonaponske instalacije.
• Vrsta: prenaponski odvodnik.
• IEC klasifikacija: Klasa II.
• EN klasifikacija: PV Tip 2.
• Konfiguracija mreže: YPV.
• Unutarnja konfiguracija: +, -, PE.
• Načini zaštite: L+/PE, L-/PE i L+/L-.
• Maksimalni trajni radni napon Ucpv: 660 V DC.
• Nazivna struja pražnjenja In: 20 kA, val 8/20 µs.
• Maksimalna struja pražnjenja Imax: 40 kA, val 8/20 µs.
• Razina zaštite Up L+/L-: ≤2,6 kV.
• Razina zaštite Up linija/PE: ≤2,6 kV.
• Otpornost na kratki spoj Iscpv: 10 kA.
• Vrijeme odziva: ≤25 ns.
• Dinamičko termičko odspajanje: da.
• Način termičkog odspajanja: otvoreni krug.
• Format: odvojivi.
• Zamjenjivi ulošci: da.
• Indikator stanja: vizualni.
• Indikacija: zeleno OK / nije zeleno zamjena.
• Daljinska indikacija: ne u ovoj referenci.
• Reverzibilno kućište: da.
• Broj DIN modula: 3.
• Montaža: DIN šina.
• Širina: približno 54 mm.
• Visina: približno 90 mm.
• Dubina: približno 70 mm.
• Stupanj zaštite: IP20.
• Izolacijski materijal: PA66 CT1.
• Zapaljivost: UL94 V-0.
• Kruti vodič: 6-35 mm².
• Fleksibilni vodič: 6-25 mm².
• Moment pritezanja: 3 Nm.
• Radna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95%.
• Neto težina: 0,291 kg.
• Zamjenski uložak za verziju 600: PSM-40/600 PV, referenca 77707656.
• Norma: IEC/EN 61643-31.
• Dodatna certifikacija: UL 1449 5. izdanje.

Visokoučinkovita zaštita Tip 2 za fotonapon

Cirprotec PSM3-40/600 PV kombinira Ucpv od 660 V DC s maksimalnim kapacitetom pražnjenja od 40 kA, In od 20 kA i razinom zaštite Up ≤2,6 kV. Ove su karakteristike posebno usmjerene na zaštitu DC strane fotonaponskih instalacija od prolaznih prenapona.

Njegov odvojivi dizajn, zamjenjivi i kodirani ulošci, vizualni indikator stanja i reverzibilno kućište pojednostavljuju i početnu ugradnju i kasnije održavanje. Sve je to integrirano u kompaktan format od 3 DIN modula.

Važno: referenca 77707850 ima vizualnu indikaciju, ali ne uključuje kontakt za daljinsku signalizaciju. Ekvivalentna verzija s daljinskom indikacijom je 77707851. Odabir Ucpv mora se izvršiti uzimajući u obzir maksimalni napon otvorenog kruga fotonaponskog generatora u najnepovoljnijim radnim uvjetima.
