Prenaponska zaštita PSM3-40/1000 PV 3 modula, odvojiva

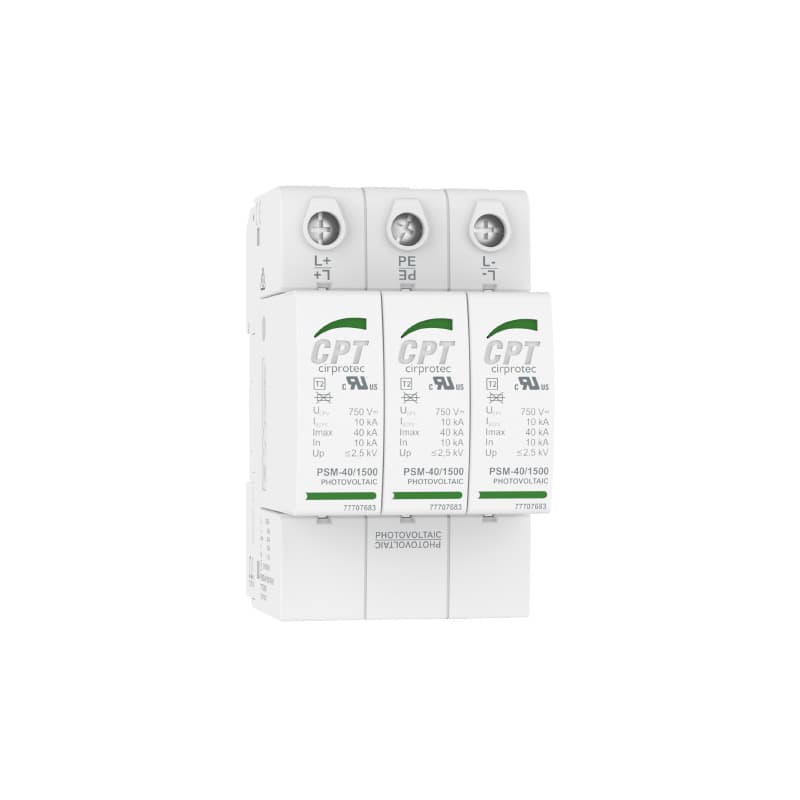

Cirprotec PSM3-40/1000 PV prenaponski odvodnik, referenca 77707852, je uređaj Tip 2 posebno dizajniran za zaštitu fotonaponskih instalacija istosmjerne struje od prolaznih prenapona. Ima YPV konfiguraciju s priključcima L+, L- i PE, maksimalni trajni radni napon Ucpv od 1060 V DC, maksimalnu struju pražnjenja Imax od 40 kA i nazivnu struju pražnjenja In od 20 kA.

Njegov odvojivi format omogućuje zamjenu zaštitnih uložaka kada dosegnu kraj radnog vijeka bez potrebe za zamjenom već ugrađene baze u razvodnom ormaru. Zauzima 3 modula na DIN šini, ima vizualnu indikaciju stanja, dinamičko toplinsko odspajanje i reverzibilno kućište koje omogućuje organizaciju ulaza kabela s gornje ili donje strane.

Fotonaponski odvodnik Tip 2 / Klasa II

PSM3-40/1000 PV klasificiran je kao fotonaponski prenaponski odvodnik Tip 2 prema EN i Klasa II prema IEC. Razvijen je posebno za fotonaponske istosmjerne krugove i u skladu je s normom IEC/EN 61643-31.

Njegova je funkcija ograničiti kratkotrajne naponske vrhove koji se mogu pojaviti u solarnoj instalaciji kao posljedica induciranih prenapona, električnih sklopnih radnji ili neizravnih učinaka atmosferskih pražnjenja, pomažući u zaštiti pretvarača i druge opreme priključene na DC strani.

Ucpv od 1060 V DC

Iako je komercijalna oznaka modela PSM3-40/1000 PV, Cirprotec prema IEC-u navodi maksimalni trajni radni napon Ucpv od 1060 V DC.

Ovu vrijednost treba uzeti u obzir pri projektiranju zaštite instalacije. Maksimalni napon u otvorenom krugu fotonaponskih stringova, posebno uzimajući u obzir uvjete niske temperature, mora ostati unutar dopuštenih granica odvodnika.

Imax od 40 kA i In od 20 kA

Cirprotec 77707852 nudi visoku sposobnost pražnjenja za podnošenje prolaznih impulsa valnog oblika 8/20 µs:

• Maksimalna struja pražnjenja Imax: 40 kA.
• Nazivna struja pražnjenja In: 20 kA.
• Valni oblik ispitivanja: 8/20 µs.

Ove su karakteristike namijenjene zaštiti istosmjerne strane u solarnim elektranama, fotonaponskim krovovima i sustavima vlastite potrošnje kompatibilnima s njegovom razinom napona.

Razina zaštite Up ≤4 kV

Cirprotec navodi razinu zaštite napona Up ≤4 kV pri nazivnoj struji pražnjenja, kako između L+ i L- tako i između faze i zemlje.

Vrijednost Up predstavlja rezidualni napon koji se pojavljuje na priključcima odvodnika tijekom standardiziranog ispitivanja. Za pravilno koordiniranu zaštitu, ova vrijednost mora biti kompatibilna s podnosivim naponom pretvarača i ostale opreme instalirane nizvodno.

YPV konfiguracija s L+, L- i PE

PSM3-40/1000 PV koristi YPV konfiguraciju sastavljenu od tri zaštitna elementa i priključaka L+, PE i L-. Načini zaštite koje navodi Cirprotec su:

• L+ / PE.
• L- / PE.
• L+ / L-.

Ova je arhitektura posebno osmišljena za fotonaponske mreže istosmjerne struje.

Otpornost na kratki spoj Iscpv od 10 kA

Odvodnik ima otpornost na kratki spoj Iscpv od 10 kA prema IEC specifikacijama koje je objavio Cirprotec.

Proizvođač navodi da serija PSM YPV ne zahtijeva prethodni sigurnosni osigurač u fotonaponskim primjenama unutar navedenih uvjeta, zahvaljujući svom internom sustavu odspajanja i prekidnoj sposobnosti.

Dinamičko toplinsko odspajanje

PSM3-40/1000 PV uključuje sustav dinamičkog toplinskog odspajanja optimiziran za istosmjerni napon. Kada zaštitni element dosegne stanje kraja radnog vijeka ili abnormalnog rada, unutarnji mehanizam ga odspaja ostavljajući zaštitni krug otvorenim.

Ovaj je sustav osmišljen za sigurno upravljanje uvjetima degradacije koji se mogu pojaviti tijekom radnog vijeka uređaja za zaštitu od prenapona.

Vrijeme odziva ≤25 ns

Vrijeme odziva koje navodi Cirprotec iznosi ≤25 ns. Ova brza reakcija omogućuje odgovor na vrlo kratke prolazne impulse prije nego što se prenapon proširi na zaštićenu opremu.

Odvojivi format

Jedna od glavnih prednosti PSM3-40/1000 PV je njegova odvojiva izvedba. Ulošci se mogu pojedinačno ukloniti iz ugrađene baze, što olakšava pregled i zamjenu tijekom održavanja.

Ulošci su također mehanički kodirani kako bi se smanjila mogućnost pogrešne zamjene verzijama s neodgovarajućim naponom.

Zamjenski uložak PSM-40/1000 PV

Cirprotec kao zamjenski uložak za verziju od 1000 V navodi PSM-40/1000 PV, referenca 77707657.

Pojedinačni uložak ima Ucpv od 530 V DC, Imax od 40 kA, In od 20 kA i Up ≤2 kV, te čini dio YPV konfiguracije od tri elementa koja se koristi u kompletnom sklopu.

Vizualni indikator kraja radnog vijeka

Odvodnik ima vizualnu indikaciju radi lakše provjere stanja tijekom pregleda ormara:

• Zeleno: odvodnik u radnom stanju.
• Nije zeleno: uložak koji treba zamijeniti.

Referenca 77707852 odnosi se na standardnu verziju bez daljinskog kontakta. Cirprotec prodaje referencu 77707853, PSM3-40/1000 PV IR, kao varijantu opremljenu daljinskom indikacijom.

Reverzibilno kućište

Baza ima reverzibilno kućište koje omogućuje organizaciju ulaza vodiča s gornje ili donje strane uređaja. Ova značajka pruža veću fleksibilnost pri projektiranju i ožičenju fotonaponskih zaštitnih ormara.

3 modula za DIN šinu

Cirprotec PSM3-40/1000 PV zauzima 3 modula i predviđen je za montažu na DIN šinu. Njegove približne dimenzije su 54 mm širine, 90 mm visine i 70 mm dubine.

Njegov modularni format olakšava ugradnju uz rastavljače, osigurače, string zaštite i druge uobičajene elemente u električnim ormarima istosmjerne struje.

Priključci za vodiče do 35 mm²

Cirprotec navodi sljedeće mogućnosti priključivanja:

• Kruti vodič: 6 do 35 mm².
• Fleksibilni vodič: 6 do 25 mm².
• Moment pritezanja: 3 Nm.

Konačni presjek vodiča treba odrediti prema električnim i mehaničkim karakteristikama instalacije te prema važećim uputama za montažu.

IP20 zaštita

Uređaj ima stupanj zaštite IP20. Namijenjen je za ugradnju unutar električnog ormara ili kućišta koje osigurava odgovarajući stupanj zaštite za mjesto ugradnje.

Širok temperaturni raspon

PSM3-40/1000 PV može raditi u temperaturnom rasponu od -40 do +85 °C i podnosi relativnu vlažnost od 5 do 95%.

Izolacijski materijal je PA66 CT1 i ima klasifikaciju zapaljivosti UL94 V-0.

Težina od 325 g

Verzija PSM3-40/1000 PV ima približnu neto težinu od 0,325 kg. Navedene dimenzije pakiranja za seriju su 117 x 63 x 90 mm.

Karakteristike prema UL

Osim IEC/EN klasifikacije za fotonaponske instalacije, serija je certificirana prema UL 1449 5th Edition. Za verziju od 1000 V, Cirprotec navodi MCOV od 1000 V DC, VPR od 3000 V i SCCR sposobnost od 50 kA prema uvjetima UL standarda.

Ove UL vrijednosti treba razlikovati od IEC veličina, kao što su Ucpv od 1060 V DC, Iscpv od 10 kA i razina Up ≤4 kV.

Primjene Cirprotec PSM3-40/1000 PV

• Fotonaponske solarne instalacije.
• Fotonaponske elektrane.
• Industrijski i komercijalni solarni krovovi.
• Kompatibilni sustavi vlastite potrošnje.
• Zaštitni ormari za istosmjernu struju.
• Zaštita DC ulaza fotonaponskih pretvarača.
• Fotonaponski sustavi s naponom kompatibilnim s Ucpv 1060 V DC.

Tehničke karakteristike Cirprotec 77707852

• Marka: Cirprotec.
• Referenca: 77707852.
• Model: PSM3-40/1000 PV.
• Serija: PSM YPV.
• Tip: fotonaponski prenaponski odvodnik.
• Primjena: PV instalacije u istosmjernoj struji.
• IEC klasifikacija: Klasa II.
• EN klasifikacija: PV Tip 2.
• UL klasifikacija: Tip 2 AC.
• Konfiguracija mreže: YPV.
• Unutarnja konfiguracija: +, -, PE.
• Načini zaštite: L+/PE, L-/PE i L+/L-.
• Maksimalni trajni radni napon Ucpv: 1060 V DC.
• Nazivna struja pražnjenja In: 20 kA, valni oblik 8/20 µs.
• Maksimalna struja pražnjenja Imax: 40 kA, valni oblik 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up linija/PE: ≤4 kV.
• Otpornost na kratki spoj Iscpv: 10 kA.
• Prethodni osigurač u PV: nije potreban unutar uvjeta koje navodi Cirprotec.
• Vrijeme odziva: ≤25 ns.
• Dinamičko toplinsko odspajanje: da.
• Način toplinskog odspajanja: otvoreni krug.
• Format: odvojivi.
• Zamjenjivi ulošci: da.
• Mehanički kodirani ulošci: da.
• Vizualni indikator: zeleno OK / nije zeleno zamijeniti.
• Daljinska indikacija: ne.
• Ekvivalentna referenca s daljinskom indikacijom: 77707853.
• Reverzibilno kućište: da.
• Broj DIN modula: 3.
• Montaža: DIN šina.
• Približne dimenzije: 54 x 90 x 70 mm.
• Neto težina: 0,325 kg.
• Stupanj zaštite: IP20.
• Izolacijski materijal: PA66 CT1.
• Stupanj zapaljivosti: UL94 V-0.
• Kruti vodič: 6-35 mm².
• Fleksibilni vodič: 6-25 mm².
• Moment pritezanja: 3 Nm.
• Radna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95%.
• Zamjenski uložak: PSM-40/1000 PV.
• Referenca uloška: 77707657.
• MCOV prema UL: 1000 V DC.
• VPR prema UL: 3000 V.
• SCCR prema UL: 50 kA.
• Norme: IEC/EN 61643-31 i UL 1449 5th Edition.

Odvojivi odvodnik Tip 2 za visokonaponske fotonaponske instalacije

Cirprotec PSM3-40/1000 PV kombinira Ucpv od 1060 V DC, maksimalnu struju pražnjenja od 40 kA, In od 20 kA i razinu zaštite Up ≤4 kV u kompaktnom uređaju od 3 DIN modula. Ove ga karakteristike čine specifičnim rješenjem za zaštitu od prolaznih prenapona na DC strani kompatibilnih fotonaponskih instalacija.

Njegov odvojivi format, zamjenjivi i kodirani ulošci, vizualni indikator stanja, dinamičko toplinsko odspajanje i reverzibilno kućište olakšavaju i početnu montažu i kasnije održavanje ormara.

Važno: komercijalna oznaka uključuje “1000 PV”, dok je prema IEC-u navedeni maksimalni trajni radni napon Ucpv 1060 V DC. Ova referenca ima vizualnu indikaciju, ali nema daljinski kontakt; za daljinsku signalizaciju odgovara verzija 77707853.
