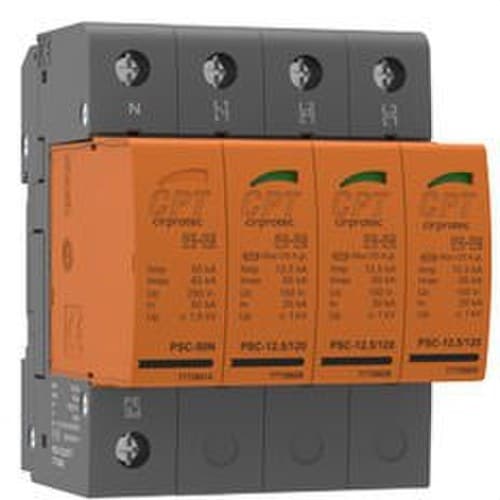

Prenaponska zaštita PSC4-12,5/400TT 3P+N 12,5kA 4-modulna odvojiva

Cirprotec PSC4-12,5/400 TT, referenca 77738405, je zaštita od prolaznih prenapona Tip 1+2 namijenjena trofaznim električnim instalacijama 3P+N od 230/400 V. Njegova konfiguracija 3+1 omogućuje zaštitu faza prema neutralnom vodiču i neutralnog vodiča prema zemlji, pružajući zaštitu od prenapona uzrokovanih atmosferskim pražnjenjima i sklopnim operacijama u električnoj mreži.

Ovaj zaštitni uređaj iz serije PSC 12,5 tvrtke Cirprotec kombinira funkcije uređaja Tip 1 i Tip 2 u jednom proizvodu. Podnosi udarnu struju munje Iimp od 12,5 kA po polu L-N s valnim oblikom 10/350 µs i 50 kA između N-PE, uz nazivnu odvodnu struju In od 20 kA između L-N. Njegov utični format olakšava održavanje i zamjenu uložaka bez potrebe za zamjenom ugrađene baze.

Glavne značajke Cirprotec PSC4-12,5/400 TT

• Zaštita od prolaznih prenapona Tip 1+2 prema EN 61643-11.
• Klasifikacija Klasa I+II prema IEC 61643-11.
• Referenca proizvođača: 77738405.
• Model: PSC4-12,5/400 TT.
• Unutarnja konfiguracija: 3+1.
• 4 pola za trofazne instalacije 3P+N.
• Nazivni napon: 230/400 V AC, 50-60 Hz.
• Maksimalni trajni radni napon Uc L-N: 275 V AC.
• Maksimalni trajni radni napon Uc N-PE: 255 V AC.
• Udarna struja Iimp L-N, valni oblik 10/350 µs: 12,5 kA.
• Udarna struja Iimp N-PE, valni oblik 10/350 µs: 50 kA.
• Nazivna odvodna struja In L-N, valni oblik 8/20 µs: 20 kA.
• Nazivna odvodna struja In N-PE, valni oblik 8/20 µs: 50 kA.
• Maksimalna odvodna struja Imax: 65 kA.
• Razina zaštite Up L-N: ≤1,3 kV.
• Razina zaštite Up N-PE: ≤1,5 kV.
• Utični format sa zamjenjivim ulošcima.
• Montaža na DIN šinu.
• Širina: 4 DIN modula.
• Kompatibilno s mrežnim konfiguracijama TT i TNS.
• Načini zaštite L-N / N-PE.
• Vizualni indikator stanja.
• Stupanj zaštite IP20.

Zaštita Tip 1+2 od prolaznih prenapona

PSC4-12,5/400 TT dizajniran je za ograničavanje prolaznih prenapona visoke energije koji se mogu širiti kroz električnu instalaciju. Integriranjem zaštite Tip 1+2 može se nositi i s strujama povezanim s udarima munje i s prenaponima induciranim ili uzrokovanim sklopnim operacijama u mreži.

Njegova sposobnost podnošenja udarne struje doseže 12,5 kA između faze i neutralnog vodiča s valnim oblikom 10/350 µs, dok između neutralnog vodiča i zemlje doseže 50 kA. Za impulse s valnim oblikom 8/20 µs nudi nazivnu odvodnu struju od 20 kA između faze i neutralnog vodiča te maksimalnu odvodnu struju od 65 kA.

Konfiguracija 3+1 za trofazne instalacije

Zaštitni uređaj ima unutarnju konfiguraciju 3+1, s tri zaštitna elementa između faza i neutralnog vodiča te dodatnim elementom između neutralnog vodiča i zemlje. Ova arhitektura posebno je prilagođena trofaznim instalacijama s neutralnim vodičem i omogućuje uporabu u mrežnim konfiguracijama TT i TNS.

Nazivni radni napon modela 77738405 iznosi 230 V između faze i neutralnog vodiča i 400 V između faza, uz mrežnu frekvenciju od 50-60 Hz.

Razina zaštite i kapacitet odvođenja

Parametar Vrijednost EN klasifikacija Tip 1+2 IEC klasifikacija Klasa I+II Nazivni napon Un 230/400 V AC Frekvencija 50-60 Hz Maksimalni trajni napon Uc L-N 275 V AC Maksimalni trajni napon Uc N-PE 255 V AC Udarna struja Iimp L-N (10/350 µs) 12,5 kA Udarna struja Iimp N-PE (10/350 µs) 50 kA Nazivna odvodna struja In L-N (8/20 µs) 20 kA Nazivna odvodna struja In N-PE (8/20 µs) 50 kA Maksimalna odvodna struja Imax L-N 65 kA Maksimalna odvodna struja Imax N-PE 65 kA Razina zaštite Up L-N ≤1,3 kV Razina zaštite Up N-PE ≤1,5 kV

Sigurnost i električno ponašanje

Zaštitni uređaj uključuje dinamičko toplinsko odspajanje i radi u načinu otvorenog kruga u slučaju aktiviranja toplinske zaštite. Njegova sposobnost podnošenja kratkog spoja Isccr iznosi 25 kA i dopušta maksimalni rezervni osigurač od 200 A gG, u skladu sa specifikacijama koje navodi Cirprotec.

Vrijeme odziva iznosi do 25 ns između faze i neutralnog vodiča te do 100 ns između neutralnog vodiča i zemlje. Ovo brzo djelovanje omogućuje ograničavanje vrijednosti prenapona koji dolaze do uređaja spojenih nizvodno.

Utični format i održavanje

PSC4-12,5/400 TT ima utične uloške, rješenje koje pojednostavljuje održavanje. Ako jedan od modula dosegne kraj svojeg vijeka trajanja, odgovarajući uložak može se zamijeniti bez potpunog rastavljanja zaštitnog uređaja ili izmjene ožičenja baze.

Sustav vizualne signalizacije omogućuje brzo provjeravanje stanja uređaja: zeleni indikator označava ispravan rad, dok nestanak zelenog prikaza upućuje na potrebu zamjene odgovarajućeg uloška.

Mehaničke specifikacije

Značajka Vrijednost Broj polova 4 Unutarnja konfiguracija 3+1 Broj DIN modula 4 Format Utični Mrežna konfiguracija TT, TNS Načini zaštite L-N / N-PE Stupanj zaštite IP20 Izolacijski materijal PA66 CT1 Klasa zapaljivosti UL94 V-0 Presjek krutog vodiča 6 do 35 mm² Presjek fleksibilnog vodiča 6 do 25 mm² Moment pritezanja 3 Nm Raspon temperature -40 do 85 °C Raspon vlažnosti 5 do 95 % Približne dimenzije 90 x 72 x 76 mm Neto težina 0,618 kg

Ugradnja i primjene

Zaštitni uređaj je pripremljen za montažu na DIN šinu i zauzima četiri modula u električnom ormaru. Biconnect priključak iz serije PSC omogućuje spajanje putem kabela i stezaljke ili putem spojnog češlja, što olakšava integraciju u različite konfiguracije ormara.

Zbog svojih karakteristika, Cirprotec PSC4-12,5/400 TT prikladan je za zaštitu trofaznih električnih instalacija u zgradama, industriji, telekomunikacijama, obradi vode, infrastrukturi za punjenje električnih vozila i drugim primjenama gdje je potrebno ograničiti prolazne prenapone visoke energije.

Normativa

Cirprotec PSC4-12,5/400 TT u skladu je s normama IEC 61643-11 i EN 61643-11 za uređaje za zaštitu od prenapona priključene na niskonaponske električne mreže.

Zahvaljujući visokoj sposobnosti odvođenja, kombiniranoj zaštiti Tip 1+2, trofaznoj konfiguraciji 3P+N i konstrukciji s utičnim ulošcima, Cirprotec PSC4-12,5/400 TT nudi robusno i praktično rješenje za zaštitu instalacija i električne opreme od prolaznih prenapona.
