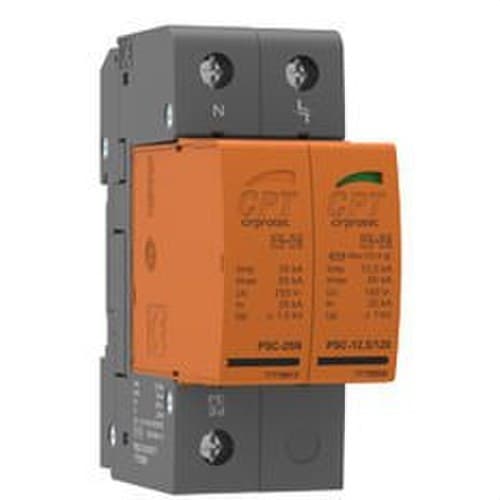

Prenaponska zaštita PSC2-230-TT 1P+N 12,5kA 2 modula odvojiva

Cirprotec PSC2-12,5/230 TT prenaponska zaštita, referenca 77738205, kombinirani je uređaj Tip 1+2 dizajniran za zaštitu jednofaznih električnih instalacija od prolaznih prenapona uzrokovanih atmosferskim pražnjenjima i sklopnim radnjama u mreži. Ima unutarnju konfiguraciju 1+1 za fazu, nulu i uzemljenje, impulsnu struju Iimp od 12,5 kA između L-N te odvojivi format od samo 2 modula za DIN šinu.

Posebno je označen od strane Cirproteca za TT mreže od 230 V te u istom uređaju objedinjuje funkcije zaštite Tip 1 i Tip 2. Nudi nazivnu struju pražnjenja In od 20 kA između L-N, maksimalnu struju pražnjenja Imax od 65 kA i razinu zaštite Up ≤1,3 kV između faze i nule, pružajući visokoučinkovito rješenje za stambene, komercijalne i industrijske razvodne ormare.

Kombinirana zaštita Tip 1+2

Cirprotec PSC2-12,5/230 TT klasificiran je kao Klasa I+II prema IEC-u i Tip 1+2 prema EN-u. Ova dvostruka klasifikacija omogućuje djelovanje i protiv impulsnih struja povezanih s učincima munje i protiv prolaznih prenapona manje energije induciranih ili generiranih sklopnim radnjama u mreži.

Integracijom obje funkcije u jedan uređaj pojednostavljuje se koordinacija zaštite od prenapona unutar električnog ormara.

Impulsna struja Iimp od 12,5 kA

Vrijednost od 12,5 kA uključena u komercijalni naziv odnosi se na impulsnu struju pražnjenja Iimp između L-N, ispitanu valnim oblikom 10/350 µs karakterističnim za zaštite Tip 1.

• Iimp L-N, val 10/350 µs: 12,5 kA.
• Iimp N-PE, val 10/350 µs: 25 kA.

Stoga se 12,5 kA ne smije miješati s maksimalnom strujom pražnjenja Imax zaštite.

Imax od 65 kA i In do 25 kA

Kao zaštita Tip 2, PSC2-12,5/230 TT ima visoke kapacitete pražnjenja s valnim oblikom 8/20 µs:

• Nazivna struja pražnjenja In L-N: 20 kA.
• Nazivna struja pražnjenja In N-PE: 25 kA.
• Maksimalna struja pražnjenja Imax L-N: 65 kA.
• Maksimalna struja pražnjenja Imax N-PE: 65 kA.

Ove performanse omogućuju uređaju da podnese uzastopne prolazne impulse unutar uvjeta utvrđenih normama IEC/EN 61643-11.

Konfiguracija 1+1 za jednofazne instalacije

Iako se komercijalno može opisati kao zaštita 1P+N, Cirprotec tehnički definira njezinu arhitekturu kao unutarnju konfiguraciju 1+1 s 2 pola.

Načini zaštite su:

• L-N: zaštita između faze i nule.
• N-PE: zaštita između nule i zaštitnog vodiča.

Ova je konfiguracija posebno prikladna za TT sustave, kako navodi i sam naziv PSC2-12,5/230 TT ove reference.

Nazivni napon od 230 V

Zaštita je dizajnirana za nazivni napon od 230 V AC pri 50-60 Hz. Maksimalni trajni radni napon Uc varira ovisno o načinu zaštite:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Te vrijednosti određuju napon koji uređaj može trajno podnijeti bez aktiviranja zaštite.

Smanjena razina zaštite Up

Cirprotec navodi sljedeće razine zaštite napona pri nazivnoj struji pražnjenja:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Razina Up predstavlja rezidualni napon koji se pojavljuje tijekom djelovanja zaštite i ključna je za koordinaciju uređaja s naponskom izdržljivošću opreme instalirane nizvodno.

Kratkospojna sposobnost Isccr od 25 kA

PSC2-12,5/230 TT ima kratkospojnu sposobnost Isccr od 25 kA. Cirprotec također propisuje maksimalni prethodni osigurač od 200 A tipa gG.

Rezervna zaštita i njezina koordinacija moraju se odabrati prema stvarnim karakteristikama ormara i uputama proizvođača.

Struja praćenja Ifi od 100 A

Struja praćenja Ifi koju navodi Cirprotec iznosi 100 A. Ovaj je parametar povezan sa sposobnošću zaštite da prekine mrežnu struju koja može nastaviti teći nakon djelovanja zaštitnog elementa.

Brz odgovor na prenapone

Zaštita ima vrlo kratka vremena odziva:

• Vrijeme odziva L-N: ≤25 ns.
• Vrijeme odziva N-PE: ≤100 ns.

Ovo brzo djelovanje omogućuje ograničavanje vrlo kratkih impulsa prije nego što se prošire prema električnim i elektroničkim prijamnicima instalacije.

Dinamičko toplinsko odspajanje

PSC2 uključuje dinamičko toplinsko odspajanje. Kada zaštitni element dosegne kraj životnog vijeka ili abnormalno stanje, unutarnji mehanizam izvršava odspajanje u otvorenom strujnom krugu.

Ovaj sustav doprinosi održavanju sigurnosti uređaja tijekom njegova radnog vijeka.

Odvojivi format sa zamjenjivim ulošcima

Jedna od prednosti PSC2-12,5/230 TT je njegov odvojivi dizajn. Zaštitni ulošci mogu se izvaditi iz baze i zamijeniti kada dosegnu kraj životnog vijeka, bez potrebe za demontažom ili zamjenom cijelog uređaja.

Cirprotec također koristi mehanički polarizirane uloške prema mrežnom naponu, čime se pomaže izbjeći postavljanje pogrešne reference tijekom održavanja.

Vizualni indikator stanja

Uređaj ima vizualnu signalizaciju za jednostavniju provjeru stanja uložaka:

• Zeleno: zaštita ispravna.
• Nije zeleno: uložak istrošen i potrebno ga je zamijeniti.

Referenca 77738205 odnosi se na standardnu verziju bez kontakta za daljinsku indikaciju. Ekvivalentna varijanta opremljena daljinskom signalizacijom je referenca 77738206.

Zamjenski ulošci

Cirprotec nudi specifične zamjenjive uloške za jednostavnije održavanje zaštite:

• Linijski uložak za 230 V: PSC-12,5/230, referenca 77738601.
• Uložak za nulu: PSC-25N, referenca 77738613.

Pojedinačna zamjena omogućuje očuvanje baze i postojećeg ožičenja kada je samo jedan od zaštitnih elemenata dosegnuo kraj životnog vijeka.

Reverzibilno kućište i Biconnect priključak

Serija PSC 12,5 uključuje reverzibilno kućište radi veće fleksibilnosti pri ožičenju ormara. Cirprotec također koristi svoj sustav priključivanja Biconnect, pripremljen za jednostavnije spajanje pomoću kabela i stezaljke ili spojnog češlja.

2 modula za DIN šinu

PSC2-12,5/230 TT zauzima samo 2 modula i dizajniran je za montažu na DIN šinu. Njegove su dimenzije približno 36 mm širine, 90 mm visine i 76 mm dubine.

Njegov kompaktan format olakšava ugradnju zaštite Tip 1+2 u ormare gdje je raspoloživ prostor ograničen.

Stezaljke za vodiče do 35 mm²

Cirprotec navodi sljedeće mogućnosti priključivanja:

• Kruti vodič: od 6 do 35 mm².
• Fleksibilni vodič: od 6 do 25 mm².
• Moment pritezanja: 3 Nm.

Konačni presjek treba odabrati prema karakteristikama instalacije i uputama za montažu.

IP20 zaštita

Uređaj ima stupanj zaštite IP20 i predviđen je za ugradnju unutar električnih ormara ili kućišta koja osiguravaju potrebnu zaštitu za mjesto ugradnje.

Širok temperaturni raspon

Zaštita može raditi između -40 i +85 °C i podnosi relativnu vlažnost od 5 do 95%, pružajući širok okolišni raspon za profesionalne električne instalacije.

Njezin izolacijski materijal je PA66 CT1 i ima klasifikaciju zapaljivosti UL94 V-0.

Primjene Cirprotec PSC2-12,5/230 TT

• Jednofazni električni ormari.
• Instalacije sa TT sustavom.
• Kuće i stambene zgrade.
• Poslovne i tercijarne zgrade.
• Industrijske instalacije.
• Telekomunikacije.
• Infrastruktura za punjenje električnih vozila.
• Fotonaponske instalacije na AC strani kada je konfiguracija kompatibilna.
• Instalacije gdje je potrebna koordinirana zaštita Tip 1+2.
• Zaštita električne i elektroničke opreme od prolaznih prenapona.

Tehničke karakteristike Cirprotec 77738205

• Marka: Cirprotec.
• Referenca: 77738205.
• Model: PSC2-12,5/230 TT.
• Obitelj: PSC 12,5 1+1.
• Tip: zaštita od prolaznih prenapona.
• IEC klasifikacija: Klasa I+II.
• EN klasifikacija: Tip 1+2.
• Primjena: AC električna mreža.
• Komercijalna konfiguracija: jednofazna 1P+N.
• Unutarnja konfiguracija: 1+1.
• Broj polova: 2.
• Shema mreže: TT.
• Načini zaštite: L-N / N-PE.
• Nazivni napon Un: 230 V AC.
• Frekvencija: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, val 10/350 µs: 12,5 kA.
• Iimp N-PE, val 10/350 µs: 25 kA.
• In L-N, val 8/20 µs: 20 kA.
• In N-PE, val 8/20 µs: 25 kA.
• Imax L-N, val 8/20 µs: 65 kA.
• Imax N-PE, val 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Kratkospojna sposobnost Isccr: 25 kA.
• Maksimalni prethodni osigurač: 200 A gG.
• Struja praćenja Ifi: 100 A.
• Vrijeme odziva L-N: ≤25 ns.
• Vrijeme odziva N-PE: ≤100 ns.
• Dinamičko toplinsko odspajanje: da.
• Način odspajanja: otvoreni strujni krug.
• Format: odvojivi.
• Zamjenjivi ulošci: da.
• Vizualni indikator: zeleno OK / nije zeleno zamijeniti.
• Daljinska indikacija: ne.
• Verzija s daljinskom indikacijom: 77738206.
• Reverzibilno kućište: da.
• Biconnect priključak: da.
• Broj DIN modula: 2.
• Montaža: DIN šina.
• Približne dimenzije: 36 x 90 x 76 mm.
• Stupanj zaštite: IP20.
• Izolacijski materijal: PA66 CT1.
• Zapaljivost: UL94 V-0.
• Kruti vodič: 6-35 mm².
• Fleksibilni vodič: 6-25 mm².
• Moment pritezanja: 3 Nm.
• Radna temperatura: -40 do +85 °C.
• Relativna vlažnost: 5-95%.
• Linijski uložak: PSC-12,5/230, referenca 77738601.
• Uložak za nulu: PSC-25N, referenca 77738613.
• Norme: IEC 61643-11 i EN 61643-11.

Visokoučinkovita zaštita Tip 1+2 u samo 2 modula

Cirprotec PSC2-12,5/230 TT kombinira zaštitu Tip 1 i Tip 2 u kompaktnom uređaju za jednofazne TT mreže od 230 V. Njegov Iimp od 12,5 kA između L-N, Imax od 65 kA, In od 20 kA i Up ≤1,3 kV pružaju visoku razinu zaštite od različitih vrsta prolaznih prenapona.

Odvojivi dizajn, zamjenjivi ulošci, vizualna indikacija, reverzibilno kućište i Biconnect priključak pojednostavljuju ugradnju i kasnije održavanje, dok širina od samo 2 modula omogućuje optimizaciju raspoloživog prostora u ormaru.

Važno: 12,5 kA navedeni u komercijalnom nazivu odnose se na impulsnu struju Iimp s valom 10/350 µs između L-N, svojstvenu klasifikaciji Tip 1. Maksimalna struja pražnjenja Imax s valom 8/20 µs iznosi 65 kA. Ova referenca ne uključuje daljinski kontakt; za tu funkciju odgovara verzija 77738206.
