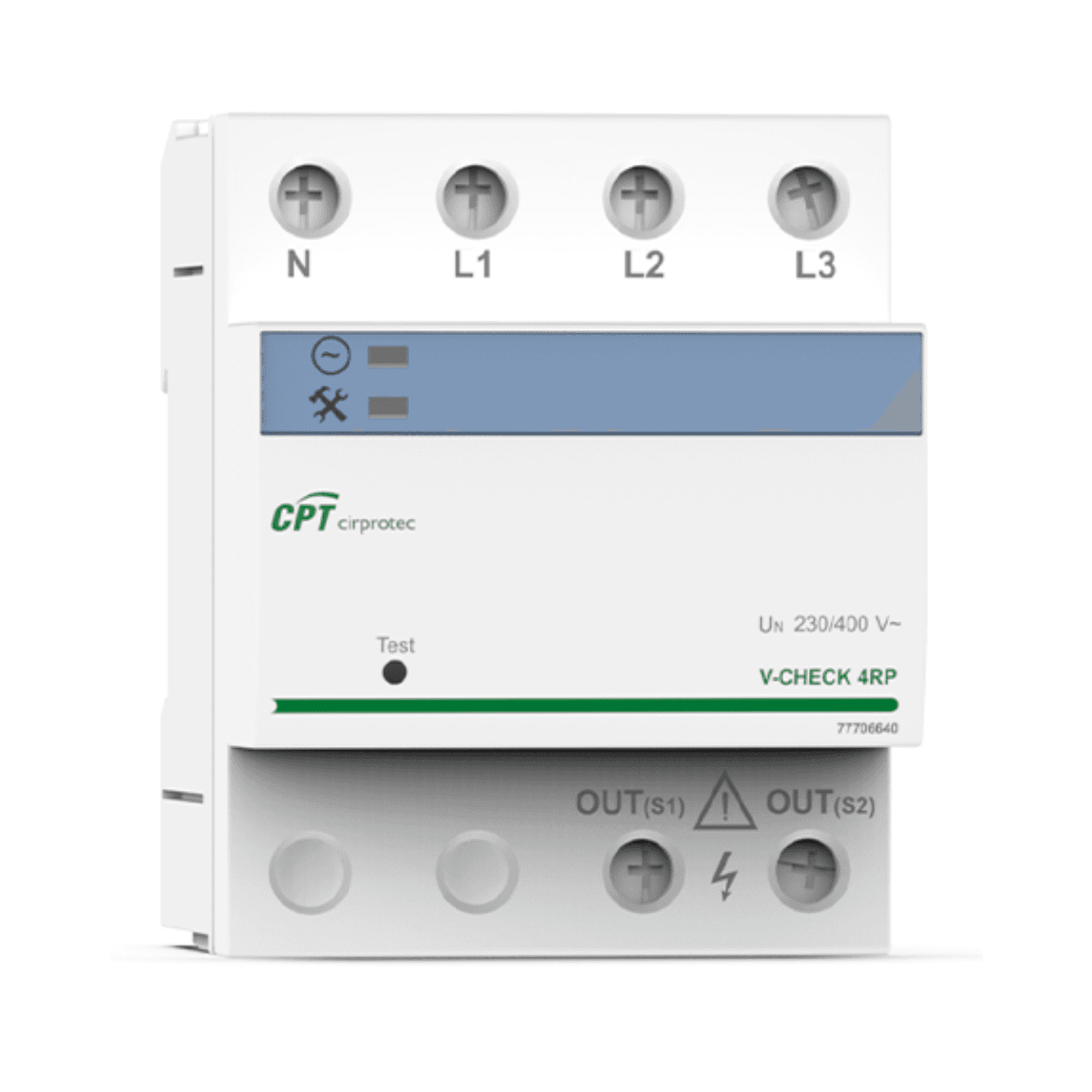

Prenaponska zaštita Cirprotec V-CHECK 4RP

Cirprotec V-CHECK 4RP, referenca 77706640, je zaštita od trajnih prenapona (POP) namijenjena trofaznim električnim instalacijama 3P+N od 230/400 V. Njegova je funkcija otkrivanje abnormalnih i trajnih porasta napona, obično povezanih s problemima kao što su loše spajanje ili prekid nule, te djelovanje na zavojnicu okidanja ili maksimalnu zavojnicu MCCB prekidača kako bi se izazvalo isključenje instalacije.

Ova zaštita od trajnih prenapona Cirprotec posebno je prikladna za industrijske i tercijarne instalacije gdje je potrebno zaštititi električnu opremu i prijamnike od napona koji su dulje vrijeme iznad dopuštenih vrijednosti. Ima četveropolnu konfiguraciju 3P+N, nazivni napon od 230 V između faze i nule te 400 V između faza, a zauzima samo 4 modula na DIN vodilici.

Glavne značajke Cirprotec V-CHECK 4RP

• Zaštita od trajnih prenapona (POP).
• Referenca proizvođača: 77706640.
• Model: V-CHECK 4RP.
• Trofazna konfiguracija s 4 pola, 3P+N.
• Unutarnja konfiguracija 3+1.
• Nazivni napon: 230/400 V AC.
• Nazivni napon između faza: 400 V AC.
• Nazivni napon između faze i nule: 230 V AC.
• Mrežna frekvencija: 50-60 Hz.
• Djelovanje na zavojnicu okidanja ili maksimalnu zavojnicu.
• Ugrađena tipka za testiranje za provjeru rada POP zaštite.
• Indikacija stanja putem LED diode.
• Kompatibilno s TT i TN-S mrežnim konfiguracijama.
• Načini zaštite L-N / N-PE.
• Montaža na DIN vodilicu.
• Širina ekvivalentna 4 DIN modula.
• Stupanj zaštite IP20.

Zaštita od trajnih prenapona

Trajni prenaponi su porasti napona koji mogu trajati dulje vrijeme i uzrokovati oštećenja električne i elektroničke opreme. Među njihovim uobičajenim uzrocima nalazi se gubitak ili prekid nule u trofaznoj instalaciji, što može uzrokovati abnormalno visoke napone na priključenim potrošačima.

V-CHECK 4RP nadzire napon mreže i, kada se dosegnu postavljene vrijednosti djelovanja, naređuje isključenje putem pripadajuće zavojnice prekidača u lijevanom kućištu. Na taj način pomaže spriječiti da instalacija ostane pod napajanjem u uvjetima štetnog prenapona.

Vremena djelovanja pri prenaponu

Tehnički list Cirproteca navodi sljedeće granične vrijednosti rada i neodaziva za različite razine napona, u skladu s vrijednostima navedenima za zaštitu od trajnih prenapona:

Napon Maksimalno vrijeme rada Maksimalno vrijeme neodaziva 255 V Ne okida - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Tehničke specifikacije

Karakteristika Vrijednost Marka Cirprotec Model V-CHECK 4RP Referenca 77706640 Vrsta zaštite Trajni prenaponi (POP) Broj polova 4 pola, 3P+N Unutarnja konfiguracija 3+1 Nazivni napon 230/400 V AC L-L napon 400 V AC L-N napon 230 V AC Frekvencija 50-60 Hz Način djelovanja Zavojnica okidanja ili maksimalna zavojnica Tipka za testiranje Da Vrsta indikacije LED Konfiguracija mreže TT, TN-S Načini zaštite L-N / N-PE Broj DIN modula 4 Stupanj zaštite IP20 Radna temperatura -5 do 40 °C Radna vlažnost 5 do 95 % Presjek krutog vodiča 6 do 35 mm² Presjek fleksibilnog vodiča 6 do 25 mm² Dimenzije 62 x 90 x 69 mm Neto težina 0,205 kg EAN 8435297817772

Preporučene primjene

Cirprotec V-CHECK 4RP posebno je prikladan za trofazne električne razvodne ormare u industrijskim i tercijarnim instalacijama s rizikom od trajnih prenapona. Proizvođač predviđa primjenu u zgradama, industriji, telekomunikacijama i postrojenjima za obradu vode.

Zahvaljujući montaži na DIN vodilicu i širini od 4 modula, može se kompaktno integrirati u električne ormare. Tipka za testiranje olakšava provjere rada POP zaštite tijekom puštanja u pogon i održavanja.

Napomene za ugradnju

V-CHECK 4RP djeluje zajedno sa zavojnicom prekidača u lijevanom kućištu, stoga prije ugradnje treba provjeriti kompatibilnost između oba uređaja i izvršiti montažu prema shemi i uputama koje je dao Cirprotec. Njegov stupanj zaštite IP20 znači da je predviđen za ugradnju unutar odgovarajuće zaštićenog električnog ormara.

Važno: ovaj je model namijenjen zaštiti od trajnih prenapona. Kada instalacija također zahtijeva zaštitu od prijelaznih prenapona, treba je nadopuniti odgovarajućim uređajem za zaštitu od prijelaznih prenapona, prema karakteristikama i zahtjevima instalacije.
