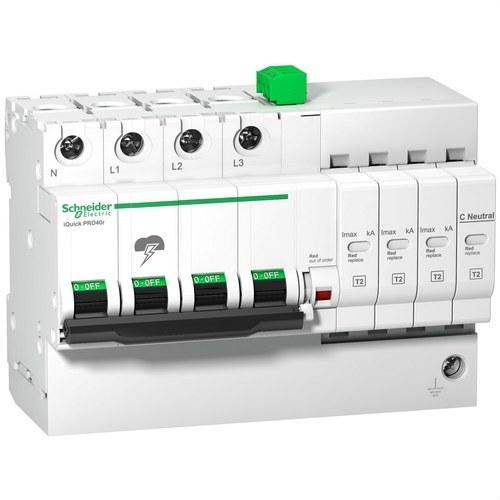

Ograničivač prenapona Quick PRD40r 3P+N

Ograničivač prenapona Quick PRD40r 3P+N tvrtke Schneider Electric, referenca A9L16294, napredno je rješenje za zaštitu kućnih, komercijalnih i industrijskih električnih instalacija od prolaznih prenapona. Ovaj uređaj je dizajniran za upravljanje neizravnim prenaponima uzrokovanim atmosferskim pražnjenjima ili smetnjama u električnoj mreži, pružajući pouzdanu zaštitu u okruženjima s visokim rizikom od varijacija napona.

Ovaj model, dio serije Acti9, je ograničivač Tip 2 s maksimalnim kapacitetom pražnjenja (Imax) od 40 kA, što ga čini idealnim izborom za glavne razvodne ormare u zgradama s visokim sigurnosnim zahtjevima. Njegov samozaštitni dizajn uključuje integrirani automatski prekidač s kapacitetom prekida od 20 kA, koji automatski isključuje uređaj kada dosegne kraj svog životnog vijeka, osiguravajući tako kontinuiranu zaštitu bez potrebe za trenutnom ručnom intervencijom.

Quick PRD40r ima sustav daljinske signalizacije koji putem signalnog kontakta pokazuje kada je potrebno zamijeniti uloške, omogućujući daljinsko praćenje za učinkovitije upravljanje električnim sustavom. Osim toga, uređaj je unaprijed ožičen za brzu zamjenu oštećenih uložaka, što minimalizira vrijeme zastoja i jamči neprekidnu zaštitu.

Tehničke karakteristike:

• Nominalni radni napon [Ue]: 230/400 V AC na 50/60 Hz
• Broj polova: 3P+N
• Nominalna struja pražnjenja [In]: 20 kA
• Maksimalna struja pražnjenja [Imax]: 40 kA
• Razina zaštite od prenapona u diferencijalnom modu (DM): ≤ 2,5 kV (između faze i nule)
• Razina zaštite od prenapona u zajedničkom modu (CM): ≤ 1,7 kV (između nule i zemlje)
• Maksimalni kontinuirani radni napon [Uc]:
  • Diferencijalni mod: 350 V AC (L/N)
  • Zajednički mod: 264 V AC (N/PE)
• Integrirani kapacitet prekida: 20 kA
• Isklopni uređaj na kraju životnog vijeka: Integriran
• Tehnologija zaštite: MOV (metal-oksid varistor) + GDT (plinski ispravljački cijev)
• Normativna usklađenost: EN 61643-11:2012, IEC 61643-11:2011

Ovaj ograničivač je dizajniran za kompatibilnost sa sustavima uzemljenja TT i TN-S, što ga čini vrlo svestranim i prikladnim za različite vrste električnih mreža. Također, mogućnost montaže na DIN šinu omogućuje brzu i učinkovitu instalaciju u modularnim električnim ormarima.

Dimenzije i montaža:

• Visina: 94 mm
• Širina: 131,5 mm
• Dubina: 75,9 mm
• 9 mm moduli: 15
• Masa: 860 g

Ovaj uređaj je dizajniran za jednostavnu instalaciju i održavanje. Uključuje tunelske priključke koji prihvaćaju krute vodiče od 2,5 do 35 mm² i fleksibilne vodiče od 2,5 do 25 mm², s preporučenim momentom zatezanja od 2,5 N.m. Mogućnost brze zamjene oštećenih uložaka te lokalna i daljinska signalizacija jamče učinkovitu zaštitu i pojednostavljeno održavanje.

Dodatne prednosti:

• Daljinsko praćenje: Uređaj uključuje kontakt za daljinsku signalizaciju koji upozorava kada je potrebno zamijeniti zaštitni uložak, što olakšava preventivno održavanje i smanjuje rizik od kvara zaštite.
• Kontinuirana zaštita: Zahvaljujući integriranom automatskom prekidaču, uređaj se automatski isključuje kada dosegne kraj životnog vijeka, eliminirajući rizik od rada bez zaštite.
• Izdržljivost i pouzdanost: Ograničivač prenapona dizajniran je za rad u temperaturnom rasponu od -25 °C do +60 °C, što ga čini prikladnim za razne zahtjevne uvjete okoline, a stupanj zaštite IP20 osigurava njegovu dugotrajnost u sigurnim okruženjima.

Quick PRD40r 3P+N je ključno rješenje za zaštitu kritičnih instalacija od naponskih vrhova i prolaznih prenapona. Njegov kapacitet pražnjenja do 40 kA i napredna zaštitna tehnologija čine ga neizostavnim alatom za sigurnost električnih instalacija u velikim stambenim i poslovnim objektima.
