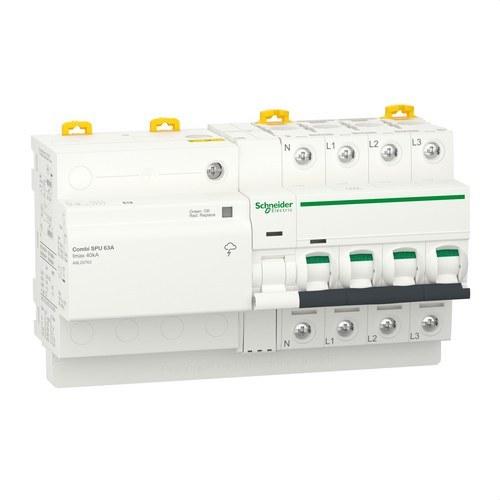

Ograničivač prenapona privremenih i trajnih IGA Acti9 Combi SPU 3P+N 63A

Automatski prekidač s kombiniranom zaštitom od prenapona Acti9 Combi SPU 3P+N 63 A tvrtke Schneider Electric je napredno rješenje dizajnirano za potpunu zaštitu električnih instalacija. Ovaj prekidač kombinira zaštitu od kratkih spojeva i preopterećenja s mogućnošću ublažavanja prolaznih prenapona uzrokovanih atmosferskim pojavama, pružajući visoku razinu sigurnosti i pouzdanosti za male stambene i komercijalne instalacije.

S nazivnom strujom od 63 A, ovaj automatski prekidač prikladan je za zaštitu električnih instalacija od opasnosti prenapona i kratkih spojeva. Zaštita od prenapona integrirana je u njegov dizajn, osiguravajući da priključeni uređaji ostanu sigurni čak i tijekom naponskih vrhova uzrokovanih atmosferskim pražnjenjima ili fluktuacijama električne mreže.

Acti9 Combi SPU koristi termomagnetsku tehnologiju za trenutnu zaštitu od preopterećenja i kratkih spojeva. Njegov dizajn s 3 pola + neutral (1 pol zaštićen) čini ga idealnim za primjenu u mrežama izmjenične struje (AC), dok kompatibilnost sa TT uzemljenim sustavima omogućuje široku primjenu u raznim instalacijama.

Ovaj prekidač također je opremljen tip 2 prenaponskim zaštitnicima, testiranim s impulsnim valom struje 8/20 µs, i može podnijeti nazivnu struju pražnjenja od 15 kA te maksimalnu struju pražnjenja do 40 kA. Ove karakteristike omogućuju mu da izdrži i najjače naponske udare bez ugrožavanja sigurnosti sustava.

Ključne značajke:

• Nazivna struja: 63 A
• Prekidna moć: 10 kA pri 230/400 V AC
• Zaštita od prolaznih prenapona: Zajednički i diferencijalni način s razinom zaštite manjom ili jednakom 1,5 kV
• Struja pražnjenja: 15 kA nominalno, 40 kA maksimalno
• Frekvencija: 50/60 Hz

Acti9 Combi SPU također nudi napredne značajke koje olakšavaju upotrebu i održavanje. Zahvaljujući LED signalizaciji, tehničari mogu brzo identificirati stanje prenapona, s indikatorima u zelenoj i crvenoj boji koji prikazuju status zaštite i potrebu za intervencijom. Također ima bijelo-crvenu signalnu zastavicu koja pokazuje kada je došlo do otpuštanja napona, što smanjuje vrijeme dijagnostike i popravka u slučaju kvara.

Ključni tehnički podaci:

• Nominalni radni napon (Ue): 230/400 V AC
• Maksimalni kontinuirani radni napon (Uc):
  • Diferencijalni način (između faze i neutralnog): 340 V AC
  • Zajednički način (između neutralnog i zemlje): 260 V AC
• Zaštita od prenapona:
  • Razina zaštite u diferencijalnom načinu: ≤ 1,5 kV (L/N)
  • Razina zaštite u zajedničkom načinu: ≤ 1,5 kV (N/PE)
• Dimenzije: 161 mm širina, 76 mm visina, 102 mm dubina
• Masa: 0,98 kg
• Stupanj zaštite: IP20 i IP40 u modularnim ormarima
• Mehanička izdržljivost: 20.000 ciklusa
• Električna izdržljivost: 10.000 ciklusa

Robustan dizajn Acti9 Combi SPU, uz montažu na DIN šinu, omogućuje jednostavnu i sigurnu instalaciju u modularnim električnim ormarima. Raspon radne temperature od -25 °C do 55 °C čini ga pogodnim za rad u zahtjevnim uvjetima okoline, osiguravajući dugoročnu pouzdanost.

Dodatne prednosti:

• Napredna vizualna signalizacija: LED indikatori i signalne zastavice omogućuju brzo otkrivanje kvarova, smanjujući vrijeme intervencije i održavanja.
• Potpuna zaštita: Pruža sveobuhvatnu zaštitu od preopterećenja, kratkih spojeva i prolaznih prenapona, osiguravajući sigurnost instalacije i priključenih uređaja.
• Kontinuitet usluge: Ovaj prekidač dizajniran je za osiguranje kontinuiteta električne usluge čak i tijekom prenaponskih događaja, minimizirajući prekide.

Tipične primjene:

Acti9 Combi SPU prvenstveno je namijenjen za korištenje u stambenim i manjim komercijalnim okruženjima gdje je potrebna napredna zaštita od prenapona i kratkih spojeva. Idealan je za zaštitu električnih sustava u domovima, malim uredima i drugim prostorima gdje su kontinuitet usluge i sigurnost ključni.

Zaključno, automatski prekidač Acti9 Combi SPU 3P+N 63 A pouzdan je i učinkovit izbor za osiguranje električne zaštite u kritičnim instalacijama, pružajući zaštitu od kratkih spojeva i atmosferskih prenapona u jednom uređaju. Sa svojim kompaktnim dizajnom, jednostavnom instalacijom i naprednim mogućnostima signalizacije, izvrstan je izbor za svaki elektroinstalacijski projekt koji traži dugoročnu sigurnost i pouzdanost.
