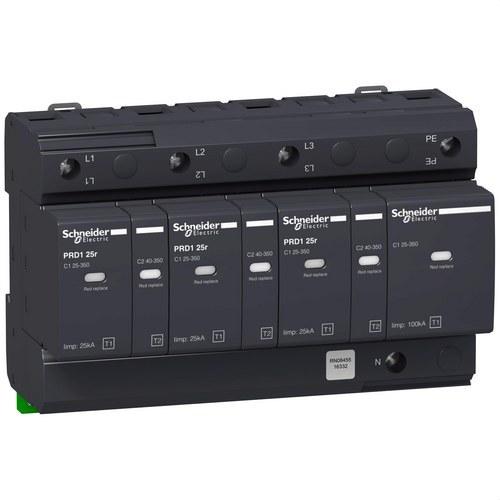

Ograničivač prenapona PRD1 25r 3P+N

Ograničivač prenapona Schneider Electric PRD1 25r 3P+N, iz Multi9 serije, ključni je uređaj za zaštitu električnih instalacija od destruktivnih učinaka munja i prenapona. Ovaj model posebno je dizajniran za električne distribucijske mreže u TT i TN-S sustavima uzemljenja, osiguravajući sigurnost opreme i stabilnost instalacije.

Ovaj ograničivač prenapona je tipa 1 i 2, što znači da pruža zaštitu i od izravnih udara munje i od prenapona izazvanih električnim manevrima. S nazivnom strujom pražnjenja od 25kA (impuls 8/20 µs) i maksimalnom strujom od 40kA, sposoban je upravljati visokim razinama energije, pružajući robusnu i pouzdanu zaštitu za industrijska, komercijalna ili stambena okruženja. Osim toga, njegova sposobnost upravljanja do 100kA struje u zajedničkom modu (između neutralnog i zemlje) osigurava sveobuhvatnu zaštitu od jakih električnih pražnjenja.

Ovaj uređaj se ističe modularnim dizajnom koji omogućuje jednostavnu montažu na DIN šinu, olakšavajući instalaciju u električne ormare. Ograničivač PRD1 25r sastoji se od 16 modula širine 9 mm, što osigurava kompatibilnost s većinom modularnih električnih ormara. Stupanj zaštite IP20 na terminalima, koji može doseći IP40 kada je montiran u ormaru, čini ga pogodnim za zatvorene prostore i štiti od slučajnog kontakta i prašine. Također ima razinu zaštite od udaraca IK05, pružajući mehaničku otpornost na udarce.

Jedna od najpraktičnijih značajki ovog ograničivača prenapona je njegov zamjenjivi i priključivi uložak, koji omogućuje jednostavno održavanje bez potrebe za demontažom cijelog uređaja. To značajno smanjuje vrijeme zastoja i osigurava kontinuiranu zaštitu sustava. Pokazivač stanja uloška pruža jasnu vizualnu referencu korisniku: kada je uređaj ispravan, pokazivač je bijel; kada dosegne kraj svog vijeka trajanja, mijenja se u crveno, signalizirajući potrebu za zamjenom uloška. Osim toga, ima integriranu daljinsku signalizaciju (1 SD s preklopnim kontaktima) koja omogućuje nadzor stanja uređaja na daljinu, što je ključno za velike instalacije ili teško dostupne lokacije.

Ključne tehničke specifikacije:

• Maksimalni kontinuirani radni napon (Uc): 350 V AC u diferencijalnom modu (L-N) i u zajedničkom modu (N-PE).
• Nazivna struja pražnjenja (8/20 µs): 25 kA, s maksimalnim kapacitetom od 40 kA.
• Maksimalna struja udara munje (Iimp): 25 kA između L-N i 100 kA između N-PE, pružajući učinkovitu zaštitu od izravnih udara munje.
• Razina zaštite od napona: Do 1,5 kV, osiguravajući da se prenaponi svedu na sigurne razine za instalaciju.
• Norme: U skladu s IEC/EN 61643-11 standardima, što jamči usklađenost proizvoda s međunarodnim standardima kvalitete i sigurnosti.
• Stupanj zaštite: IP20 na terminalima (IP40 u ormaru), otporan na mehaničke udarce s IK05 klasifikacijom.
• Montaža: DIN šina za brzu i jednostavnu modularnu instalaciju.

Ovaj ograničivač prenapona certificiran je od strane KEMA-KEUR i nosi CE oznaku, što jamči usklađenost s europskim zahtjevima kvalitete i sigurnosti. Sa svojim robusnim i modularnim dizajnom, Schneider PRD1 25r 3P+N pouzdan je izbor za zaštitu malih i velikih električnih instalacija. Njegova mogućnost daljinske signalizacije i jednostavno održavanje čine ga izuzetno praktičnim uređajem za profesionalce u elektroindustriji.
