Magnetotermički prekidač TX3 4P 40A Krivulja C 6kA

Legrand TX³ 403630 automatski osigurač je automatski prekidač s 4 zaštićena pola i 40 ampera, dizajniran za zaštitu električnih instalacija od preopterećenja i kratkih spojeva. Ima C okidnu karakteristiku, nazivni napon od 400 volti i prekidnu moć od 6 kiloampera pri 400 volti prema EN 60898-1.

Njegov format od 4 modula i montaža na DIN šinu olakšavaju integraciju u stambene, tercijarne i industrijske razvodne ormare. Osim magnetotermičke zaštite, uređaj se može koristiti za upravljanje i izolaciju električnog kruga te podržava različite pomoćne elemente i dodatke iz Legrand DX³ asortimana.

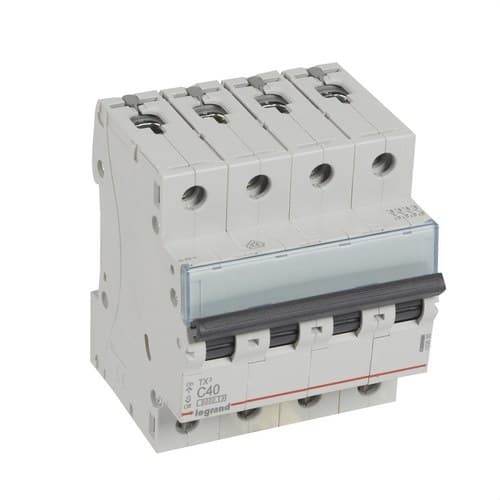

Legrand TX³ automatski osigurač s 4 pola i 40 ampera

Referenca 403630 pripada Legrandovoj seriji automatskih prekidača TX³. Ima 4 ukupna pola i 4 zaštićena pola, pružajući magnetotermičku zaštitu na svim polovima uređaja.

Nazivna struja iznosi 40 ampera, a nazivni radni napon je 400 volti izmjenične struje, s nazivnim rasponom koji je Legrand naveo između 360 i 440 volti.

Zaštita od preopterećenja i kratkih spojeva

Automatski prekidač kombinira dva principa zaštite. Termički dio djeluje protiv dugotrajnih preopterećenja koja mogu uzrokovati prekomjerno zagrijavanje vodiča, dok magnetsko okidanje omogućuje brzo djelovanje pri visokim strujama nastalim uslijed kratkog spoja.

Ova kombinacija štiti ožičenje i priključenu opremu od glavnih situacija prekomjerne struje koje se mogu pojaviti u električnoj instalaciji.

C okidna karakteristika

Legrand 403630 ima C okidnu karakteristiku. Proizvođač za ovu karakteristiku navodi magnetski prag između 5 i 10 puta nazivna struja.

U ovoj verziji od 40 ampera, magnetsko okidanje nalazi se između 200 i 400 ampera. Ova značajka omogućuje podnošenje određenih kratkotrajnih strujnih vršnih vrijednosti uz brzu reakciju na kratke spojeve.

Prekidna moć od 6 kiloampera pri 400 volti

Prema normi EN 60898-1, automatski osigurač ima nazivnu prekidnu moć od 6 kiloampera pri 400 volti.

Za napon od 230 volti, Legrand navodi nazivnu prekidnu moć od 10 kiloampera prema EN 60898-1.

Prekidna sposobnost prema IEC 60947-2

Prema IEC 60947-2, konačna prekidna sposobnost koju navodi Legrand iznosi:

• 6 kiloampera pri 400 volti.
• 10 kiloampera pri 230 volti.

Vrijednosti prekidne moći uvijek treba tumačiti zajedno s naponom i odgovarajućom ispitnom normom.

Klasa ograničenja energije 3

Legrand TX³ 403630 ima klasu ograničenja energije 3 u skladu s EN 60898-1.

Ograničenje energije pomaže smanjiti energiju koja prolazi kroz instalaciju tijekom kratkog spoja, smanjujući toplinska i elektrodinamička opterećenja koja podnose vodiči i ostale komponente nizvodno.

Montaža na DIN šinu i format od 4 modula

Automatski osigurač je dizajniran za montažu na DIN šinu i zauzima širinu jednaku 4 modula.

Njegova ugradbena dubina iznosi 44 milimetra, što omogućuje ugradnju u modularne razvodne ormare zajedno sa zaštitnim diferencijalnim sklopkama, kontaktorima, prenaponskim zaštitama i drugim zaštitnim i upravljačkim uređajima.

Dimenzije

• Širina: 70,8 milimetara.
• Visina: 88 milimetara.
• Dubina: 77,8 milimetara.
• Ugradbena dubina: 44 milimetra.
• Modularna širina: 4 modula.

IP20 zaštićeni priključci

Priključci su dizajnirani sa zaštitom IP20 od slučajnog dodira prstima kada je uređaj pravilno ugrađen.

Prekidač koristi vijčane priključke i može se povezati i vodičima i kompatibilnim sabirnim sustavima s češljem.

Kapacitet priključivanja

• Fleksibilni vodič: do 25 kvadratnih milimetara.
• Kruti vodič: do 35 kvadratnih milimetara.

Kapacitet priključivanja omogućuje uporabu automatskog osigurača u razvodnim ormarima s različitim presjecima vodiča unutar granica koje je odredio Legrand.

Napajanje s gornje ili donje strane

TX³ 403630 omogućuje napajanje električnom energijom s gornje ili donje strane, pružajući veću fleksibilnost pri projektiranju i ožičenju ormara.

Legrand predviđa povezivanje putem bakrenog kabela ili kompatibilnog razvodnog češlja, što olakšava zajedničko napajanje više modularnih uređaja.

Izolacijski napon od 500 volti

Nazivni izolacijski napon uređaja iznosi 500 volti. Osim toga, ima nazivni podnosivi impulsni napon od 4 kilovolta.

• Nazivni napon: 400 volti.
• Nazivni raspon napona: između 360 i 440 volti.
• Izolacijski napon: 500 volti.
• Podnosivi impulsni napon: 4 kilovolta.
• Frekvencija: između 50 i 60 herca.

IP20 i IK02 zaštita

Automatski prekidač ima stupanj zaštite IP20 i mehaničku otpornost na udarce IK02.

Njegov nazivni stupanj onečišćenja je 2, u skladu s tehničkim karakteristikama koje je naveo Legrand.

Kompatibilan s Legrand DX³ pomoćnim elementima

Automatski osigurač može se nadopuniti s kompatibilnim pomoćnim elementima i dodacima iz Legrand DX³ asortimana, što omogućuje proširenje funkcija razvodnog ormara prema potrebama projekta.

Među mogućnostima asortimana nalaze se pomoćni elementi za upravljanje i signalizaciju te kompatibilna rješenja za aktiviranje. Odabir dodatka treba provjeriti u važećoj Legrand dokumentaciji.

Ugrađeni držač oznake

Prednja strana ima integrirani držač oznake koji omogućuje jasno označavanje zaštićenog kruga.

Ova značajka olakšava instalaciju, pregled i održavanje, osobito u ormarima koji sadrže velik broj krugova.

Konstrukcija bez halogena

Legrand ovaj automatski prekidač navodi kao bez halogena. Kućište ima sivu završnu obradu sličnu RAL 7035.

Tehničke karakteristike Legrand TX³ 403630

• Marka: Legrand.
• Serija: TX³.
• Referenca: 403630.
• EAN: 3245064036306.
• Vrsta proizvoda: magnetotermički automatski prekidač.
• Broj polova: 4.
• Broj zaštićenih polova: 4.
• Nazivna struja: 40 ampera.
• Okidna karakteristika: C.
• Magnetski prag: između 200 i 400 ampera.
• Nazivni napon: 400 volti izmjenične struje.
• Nazivni raspon napona: između 360 i 440 volti.
• Frekvencija: između 50 i 60 herca.
• Prekidna moć prema EN 60898-1 pri 400 volti: 6 kiloampera.
• Prekidna moć prema EN 60898-1 pri 230 volti: 10 kiloampera.
• Konačna prekidna moć prema IEC 60947-2 pri 400 volti: 6 kiloampera.
• Konačna prekidna moć prema IEC 60947-2 pri 230 volti: 10 kiloampera.
• Nazivni izolacijski napon: 500 volti.
• Podnosivi impulsni napon: 4 kilovolta.
• Klasa ograničenja energije: 3.
• Stupanj onečišćenja: 2.
• Vrsta montaže: DIN šina.
• Broj modula: 4.
• Širina: 70,8 milimetara.
• Visina: 88 milimetara.
• Dubina: 77,8 milimetara.
• Ugradbena dubina: 44 milimetra.
• Stupanj zaštite: IP20.
• Otpornost na udarce: IK02.
• Maksimalni kapacitet za fleksibilni vodič: 25 kvadratnih milimetara.
• Maksimalni kapacitet za kruti vodič: 35 kvadratnih milimetara.
• Vrsta priključka: vijčani.
• Spajanje putem češlja: da, s kompatibilnim sustavima.
• Smjer napajanja: gornji ili donji.
• Kompatibilna pomoćna oprema: da.
• Držač oznake: integriran.
• Bez halogena: da.
• Boja: siva, slična RAL 7035.
• Temperatura skladištenja: između -40 i 70 stupnjeva Celzija.

Tropolna zaštita za razvodne ormare

Legrand TX³ 403630 kombinira zaštitu od 4 pola, nazivnu struju od 40 ampera, C karakteristiku i prekidnu moć od 6 kiloampera pri 400 volti za zaštitu krugova od preopterećenja i kratkih spojeva.

Njegov format od 4 modula, DIN montaža, napajanje s gornje ili donje strane, priključci s IP20 zaštitom, držač oznake i kompatibilnost s DX³ pomoćnim elementima olakšavaju ugradnju u stambene, tercijarne i industrijske razvodne ormare.
