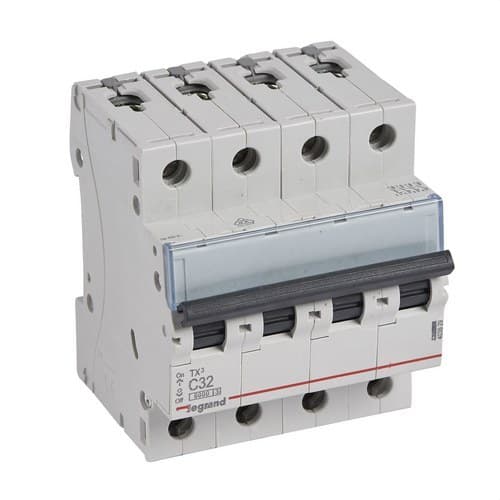

Magnetotermički prekidač TX3 4P 32A Krivulja C 6kA

Legrand TX³ 403629 magnetotermički prekidač je četveropolni automatski prekidač dizajniran za zaštitu električnih instalacija od preopterećenja i kratkih spojeva. Ima 4 zaštićena pola, nazivnu struju od 32 ampera, okidnu karakteristiku C krivulje i nazivni napon od 400 volti izmjenične struje.

S prekidnom moći od 6 kiloampera pri 400 volti prema EN 60898-1, ovaj magnetotermički prekidač iz serije TX³ spreman je za ugradnju u stambene, poslovne i druge razvodne električne ormare. Njegov modularni format zauzima 4 modula i omogućuje montažu na DIN šinu.

Legrand TX³ magnetotermički prekidač s 4 pola i 32 ampera

Referenca 403629 pripada seriji magnetotermičkih automatskih prekidača Legrand TX³. Njegova je glavna funkcija zaštita ožičenja i priključene opreme od prekomjernih struja koje mogu nastati kao posljedica preopterećenja ili kratkog spoja.

Uređaj kombinira termičku zaštitu, namijenjenu djelovanju pri dugotrajnim preopterećenjima, s magnetskom zaštitom, koja osigurava brzo djelovanje kada se pojavi visoka struja kratkog spoja.

Osim zaštitne funkcije, Legrand navodi da se prekidač može koristiti za upravljanje i izolaciju instalacije, olakšavajući ručno isključivanje strujnog kruga tijekom održavanja ili intervencije.

4 zaštićena pola

Legrand TX³ 403629 ima 4 ukupna pola i 4 zaštićena pola. Njegov mehanizam omogućuje istodobno otvaranje vodiča povezanih sa strujnim krugom kada dođe do okidanja magnetotermičkog prekidača.

Ova četveropolna konfiguracija prikladna je za instalacije koje zahtijevaju istodobnu zaštitu četiri vodiča putem jednog modularnog uređaja.

Nazivna struja od 32 ampera

Nazivna struja magnetotermičkog prekidača iznosi 32 ampera. Ova vrijednost mora biti usklađena s presjekom vodiča, karakteristikama opterećenja, načinom ugradnje i predviđenim uvjetima strujnog kruga.

Ispravan odabir automatskog prekidača omogućuje zaštitu ožičenja od struja većih od onih koje može trajno podnijeti.

C krivulja okidanja

Referenca 403629 ima C krivulju okidanja. Kod ove vrste prekidača, trenutno magnetsko okidanje nastupa kada struja dosegne približno između 5 i 10 puta nazivnu struju.

Za ovaj model od 32 ampera, Legrand određuje magnetski prag između 160 i 320 ampera.

Ova karakteristika omogućuje podnošenje određenih kratkotrajnih strujnih vrhova bez nužnog trenutnog okidanja, uz istodobno brzo djelovanje pri visokim strujama kratkog spoja.

Termička zaštita od preopterećenja

Kada struja koja prolazi kroz strujni krug premaši nazivnu vrijednost tijekom određenog vremena, termički mehanizam magnetotermičkog prekidača uzrokuje otvaranje kontakata.

Ova zaštita pomaže spriječiti prekomjerno zagrijavanje ožičenja i drugih električnih komponenti koje bi moglo nastati ako bi preopterećenje trajalo predugo.

Magnetska zaštita od kratkih spojeva

U slučaju visoke struje kratkog spoja, magnetski mehanizam brzo djeluje kako bi prekinuo napajanje strujnog kruga.

Kombinacija oba sustava omogućuje da jedan uređaj pruža zaštitu od dva glavna tipa prekomjerne struje koji se mogu pojaviti u električnoj instalaciji.

Prekidna moć od 6 kiloampera

Legrand 403629 ima nazivnu prekidnu moć Icn od 6 kiloampera pri 400 volti prema EN 60898-1.

Prekidna moć predstavlja sposobnost automatskog prekidača da sigurno prekine struju kratkog spoja unutar uvjeta propisanih normom i od strane proizvođača.

Prema IEC 60947-2, Legrand također navodi krajnju prekidnu moć Icu od 6 kiloampera pri 400 volti i 10 kiloampera pri 230 volti.

Klasa ograničenja energije 3

Magnetotermički prekidač ima klasu ograničenja energije 3, najvišu razinu predviđenu u EN 60898-1 za ovaj parametar.

Ograničenje energije pomaže smanjiti količinu energije koja prolazi kroz strujni krug tijekom kratkog spoja, unutar predviđenih radnih uvjeta uređaja.

Nazivni napon od 400 volti

Legrand TX³ 403629 dizajniran je za nazivni napon od 400 volti izmjenične struje, s nazivnim rasponom koji je naveo proizvođač od 360 do 440 volti.

Radna frekvencija iznosi između 50 i 60 herca, što omogućuje njegovu integraciju u uobičajene distribucijske električne mreže izmjenične struje.

Format od 4 modula za DIN šinu

Automatski prekidač dizajniran je za montažu na DIN šinu unutar električnog ormara i zauzima širinu od 4 modula.

Njegove približne dimenzije su:

• Širina: 70,8 milimetara.
• Visina: 88 milimetara.
• Dubina: 77,8 milimetara.
• Dubina ugradnje: 44 milimetra.

Modularni format olakšava ugradnju uz diferencijalne sklopke, kontaktore i druge zaštitne i upravljačke uređaje.

Gornje ili donje napajanje

Legrand 403629 nudi fleksibilnost pri ožičenju električnog ormara jer može primati napajanje i s gornje i s donje strane.

Priključivanje se može izvesti pomoću bakarne žice ili sabirnice tipa češalj, uz korištenje kompatibilnih komponenti i poštivanje uputa proizvođača za montažu.

Kapacitet priključivanja za različite presjeke kabela

Priključne stezaljke pripremljene su za spajanje vodiča različitih presjeka. Legrand navodi maksimalni kapacitet od:

• Fleksibilni vodič: do 25 kvadratnih milimetara.
• Kruti vodič: do 35 kvadratnih milimetara.

Sustav koristi vijčane priključke i dizajniran je za čvrst spoj unutar električnog ormara.

Priključci s IP20 zaštitom

Prekidač ima stupanj zaštite IP20, s priključcima osmišljenima za zaštitu od slučajnog dodira s aktivnim dijelovima kada je uređaj pravilno ugrađen.

Otpornost na mehaničke udare koju navodi Legrand iznosi IK02.

Ugrađeni držač oznake

Prednja strana magnetotermičkog prekidača ima držač oznake koji omogućuje jasno označavanje zaštićenog strujnog kruga.

Ova značajka olakšava održavanje, pregled i pronalaženje strujnih krugova u električnim ormarima s više zaštitnih uređaja.

Kompatibilan s Legrand DX³ pomoćnim uređajima

Magnetotermički prekidač TX³ 403629 može se opremiti određenim pomoćnim uređajima i dodacima iz Legrand DX³ serije, što omogućuje dodatne funkcije upravljanja ili signalizacije.

Legrand također predviđa spajanje aluminijskih vodiča putem odgovarajućeg kompatibilnog posebnog priključnog nastavka za tu seriju.

Širok raspon uvjeta ugradnje

Tehnički list proizvoda navodi stupanj onečišćenja 2 i temperaturu skladištenja između -40 i 70 stupnjeva Celzija.

Uređaj je izrađen u sivoj boji sličnoj RAL 7035, a Legrand ga klasificira kao proizvod bez halogena.

U skladu s EN 60898-1

Legrand TX³ 403629 ispunjava primjenjive zahtjeve norme EN 60898-1 za automatske prekidače namijenjene kućnim električnim instalacijama i sličnim primjenama.

Referenca također ima AENOR certifikat, kojim se potvrđuju njezini 4 pola, 400 volti, 32 ampera, C krivulja, prekidna moć od 6 kiloampera i klasa ograničenja energije 3.

Tehničke karakteristike Legrand 403629

• Marka: Legrand.
• Serija: TX³.
• Referenca: 403629.
• EAN: 3245064036290.
• Vrsta proizvoda: magnetotermički automatski prekidač.
• Broj polova: 4.
• Broj zaštićenih polova: 4.
• Nazivna struja: 32 ampera.
• Okidna krivulja: C.
• Magnetski prag: između 160 i 320 ampera.
• Nazivni napon: 400 volti izmjenične struje.
• Raspon nazivnog napona: između 360 i 440 volti.
• Frekvencija: između 50 i 60 herca.
• Prekidna moć Icn prema EN 60898-1 pri 400 volti: 6 kiloampera.
• Prekidna moć Icu prema IEC 60947-2 pri 400 volti: 6 kiloampera.
• Prekidna moć Icu prema IEC 60947-2 pri 230 volti: 10 kiloampera.
• Klasa ograničenja energije: 3.
• Broj modula: 4.
• Montaža: DIN šina.
• Širina: 70,8 milimetara.
• Visina: 88 milimetara.
• Dubina: 77,8 milimetara.
• Dubina ugradnje: 44 milimetra.
• Stupanj zaštite: IP20.
• Otpornost na udar: IK02.
• Stupanj onečišćenja: 2.
• Maksimalni kapacitet s fleksibilnim vodičem: 25 kvadratnih milimetara.
• Maksimalni kapacitet s krutim vodičem: 35 kvadratnih milimetara.
• Vrsta priključka: vijčani priključak, kabel ili sabirnica.
• Smjer napajanja: gornji ili donji.
• Temperatura skladištenja: između -40 i 70 stupnjeva Celzija.
• Boja: siva RAL 7035.
• Bez halogena: da.
• Držač oznake: ugrađen.
• Kompatibilan s DX³ pomoćnim uređajima: da.
• Glavna norma: EN 60898-1.

Četveropolna zaštita za električne instalacije

Legrand TX³ 403629 magnetotermički prekidač kombinira 32 ampera, C krivulju, zaštitu od 4 pola i prekidnu moć od 6 kiloampera pri 400 volti u kompaktnom formatu od 4 modula.

Njegova montaža na DIN šinu, gornje ili donje napajanje, mogućnost priključivanja vodiča do 35 kvadratnih milimetara, držač oznake i kompatibilnost s DX³ pomoćnim uređajima olakšavaju ugradnju u električne ormare koji trebaju učinkovitu zaštitu od preopterećenja i kratkih spojeva.
