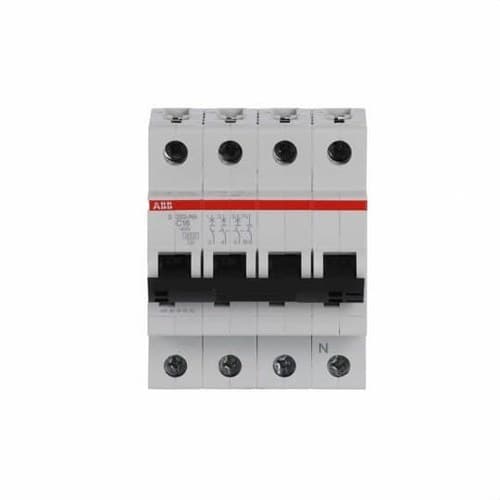

Magnetotermički prekidač S203-C16NA 3P+N 16A Krivulja C 10kA

ABB S203-C16NA magnetotermički prekidač, referenca 2CDS253103R0164, modularni je uređaj iz serije System pro M compact S200 namijenjen zaštiti trofaznih strujnih krugova s nulom od preopterećenja i kratkih spojeva. Ima konfiguraciju 3P+N, nazivnu struju 16 A i C karakteristiku okidanja, s tri zaštićena pola i neutralnim vodičem koji se istodobno preklapa.

S203-C16NA kombinira odgođeni toplinski okidni mehanizam za zaštitu od preopterećenja s elektromagnetskim mehanizmom brzog djelovanja pri kratkim spojevima. Njegov strujno ograničavajući dizajn, format od 4 modula i montaža na DIN šinu olakšavaju integraciju u stambene, tercijarne i industrijske razvodne ormare.

Magnetotermički prekidač 3P+N od 16 A

ABB S203-C16NA ima ukupno četiri pola: tri zaštićena pola i jedan neutralni pol koji se uključuje i isključuje zajedno s fazama. Ova je konfiguracija posebno prikladna za trofazne strujne krugove s nulom u kojima je potrebno istodobno isključenje svih aktivnih vodiča.

Nazivna struja iznosi 16 A, a neutralni vodič nalazi se na desnoj strani uređaja.

C karakteristika okidanja

C karakteristika okidanja široko se koristi u elektrodistribucijskim instalacijama i strujnim krugovima s opterećenjima koja mogu imati umjerene struje pokretanja.

Toplinski mehanizam djeluje kada preopterećenje traje određeno vrijeme, dok elektromagnetski okidač omogućuje brzo djelovanje pri visokim strujama kratkog spoja.

Prekidna moć 6 kA prema IEC/EN 60898-1

Prema IEC/EN 60898-1, ABB za S203-C16NA navodi nazivnu kratkospojnu sposobnost Icn od 6 kA pri 400 V AC. To je vrijednost koja se uobičajeno koristi kada se magnetotermički prekidač specificira prema normi za automatske prekidače za kućne i slične instalacije.

10 kA Icu prema IEC/EN 60947-2 pri 400 V

Kada se uređaj promatra kao usklađen s normom IEC/EN 60947-2, ABB navodi konačnu prekidnu moć Icu od 10 kA pri 400 V AC. Zbog toga se model može komercijalno opisivati kao magnetotermički prekidač od 10 kA.

Vrijednosti koje ABB objavljuje prema IEC/EN 60947-2 su:

• Icu pri 230 V AC: 20 kA.
• Icu pri 400 V AC: 10 kA.
• Icu pri 440 V AC: 10 kA.
• Ics pri 230 V AC: 15 kA.
• Ics pri 400 V AC: 7,5 kA.
• Ics pri 440 V AC: 7,5 kA.

Stoga je pri navođenju prekidne moći S203-C16NA preporučljivo navesti i referentnu normu: 6 kA Icn prema IEC/EN 60898-1 ili 10 kA Icu pri 400 V prema IEC/EN 60947-2.

Zaštita od preopterećenja i kratkih spojeva

Magnetotermički prekidač integrira dva komplementarna okidna mehanizma:

• Toplinsko okidanje: štiti vodiče od dugotrajnih preopterećenja.
• Elektromagnetsko okidanje: brzo djeluje pri strujama kratkog spoja.

Ova kombinacija omogućuje uporabu S203-C16NA kao opće zaštite strujnih krugova unutar granica definiranih njegovim električnim karakteristikama i projektom instalacije.

Klasa ograničenja energije 3

ABB S203-C16NA pripada klasi ograničenja energije 3. Automatski prekidači S200 uređaji su za ograničavanje struje, osmišljeni za smanjenje energije koju kratki spoj propušta tijekom djelovanja zaštitnog mehanizma.

400 V AC prema IEC/EN 60898-1

Nazivni napon uporabe prema IEC/EN 60898-1 iznosi 400 V AC. Prema IEC/EN 60947-2, nazivni napon uporabe doseže 440 V AC.

Nazivni izolacijski napon Ui iznosi 440 V, a nazivni udarni podnosivi napon Uimp 4 kV. Nazivna frekvencija je 50/60 Hz.

4 DIN modula

S203-C16NA zauzima 4 modula u električnom ormaru. Njegove približne dimenzije su 70 mm širine, 88 mm visine i 69 mm dubine.

Pripremljen je za montažu na DIN šine TH35-7,5 i TH35-15 prema IEC 60715 te se može ugraditi u različitim položajima prema potrebama ormara.

Priključne stezaljke velikog kapaciteta

Glavne stezaljke prihvaćaju različite presjeke vodiča ovisno o vrsti kabela:

• Kruti vodič: od 0,75 do 35 mm².
• Višezilni/fleksibilni vodič: od 0,75 do 25 mm².
• Fleksibilni vodič s ferulom: od 0,75 do 25 mm².
• Priključak pomoću sabirnice: do 10 mm².

Propisani moment pritezanja za stezaljke iznosi 2,8 Nm, uz uporabu odvijača Pozidriv 2.

Indikator položaja kontakata

Uređaj ima vizualnu indikaciju položaja kontakata, što olakšava provjeru stanja magnetotermičkog prekidača tijekom rada ili održavanja:

• Crveno: kontakti zatvoreni / ON.
• Zeleno: kontakti otvoreni / OFF.

Zaštita IP20

Prekidač ima stupanj zaštite IP20 kao samostalan uređaj. Ugrađen unutar odgovarajućeg kućišta s poklopcem može postići razinu zaštite sklopa predviđenu od strane proizvođača i projektom ormara.

Radna temperatura od -25 do +55 °C

ABB navodi raspon radne temperature okoline od -25 do +55 °C, s referentnom temperaturom okoline od 30 °C. Za skladištenje je naveden raspon od -40 do +70 °C.

Kategorija prenapona III

S203-C16NA klasificiran je u kategoriju prenapona III i stupanj onečišćenja 3. Njegov udarni podnosivi napon Uimp iznosi 4 kV.

Električna trajnost

Tehnička dokumentacija proizvođača navodi električnu trajnost do 20.000 ciklusa uklapanja u specificiranim uvjetima. Ta je trajnost usmjerena na pouzdan rad u profesionalnim razvodnim ormarima.

Kompatibilnost s dodacima System pro M compact

Magnetotermički prekidač pripada obitelji ABB System pro M compact i podržava ugradnju različitih kompatibilnih dodataka iz asortimana, kao što su pomoćni kontakti, signalni kontakti i drugi pomoćni uređaji.

ABB također nudi pomoćne kontakte za donju montažu koji omogućuju proširenje signalnih funkcija uz manju bočnu zauzetost u ormaru. Dodaci se moraju odabrati zasebno i ne smatraju se uključenima uz magnetotermički prekidač, osim ako nije izričito navedeno.

Primjene ABB S203-C16NA

• Trofazni električni ormari s nulom.
• Instalacije tercijarnog sektora.
• Industrijske instalacije.
• Razvodni ormari.
• Trofazni strujni krugovi od 16 A.
• Komercijalne instalacije.
• Kompatibilni strojevi i pomoćni ormari.
• Zaštita vodova od preopterećenja i kratkih spojeva.

Tehničke karakteristike ABB S203-C16NA

• Marka: ABB.
• Referenca: 2CDS253103R0164.
• Model: S203-C16NA.
• Obitelj: System pro M compact S200.
• Vrsta: automatski magnetotermički prekidač.
• Konfiguracija: 3P+N.
• Ukupan broj polova: 4.
• Zaštićeni polovi: 3.
• Preklopljena nula: da.
• Položaj nule: desno.
• Nazivna struja In: 16 A.
• Karakteristika okidanja: C.
• Prekidna moć Icn prema IEC/EN 60898-1 pri 400 V: 6 kA.
• Konačna prekidna moć Icu prema IEC/EN 60947-2 pri 400 V: 10 kA.
• Icu prema IEC/EN 60947-2 pri 230 V: 20 kA.
• Icu prema IEC/EN 60947-2 pri 440 V: 10 kA.
• Ics prema IEC/EN 60947-2 pri 400 V: 7,5 kA.
• Klasa ograničenja energije: 3.
• Nazivni napon prema IEC/EN 60898-1: 400 V AC.
• Nazivni napon prema IEC/EN 60947-2: do 440 V AC.
• Izolacijski napon Ui: 440 V.
• Udarni podnosivi napon Uimp: 4 kV.
• Frekvencija: 50/60 Hz.
• Kategorija prenapona: III.
• Stupanj onečišćenja: 3.
• Zaštita od preopterećenja: toplinska.
• Zaštita od kratkog spoja: elektromagnetska.
• Stupanj zaštite: IP20.
• Montaža: DIN šina 35 mm.
• Širina: 4 modula / 70 mm.
• Visina: 88 mm.
• Dubina: 69 mm.
• Presjek krutog vodiča: 0,75-35 mm².
• Presjek fleksibilnog vodiča: 0,75-25 mm².
• Moment pritezanja: 2,8 Nm.
• Indikator položaja: crveno ON / zeleno OFF.
• Radna temperatura: -25 do +55 °C.
• Temperatura skladištenja: -40 do +70 °C.
• Gubici snage: 10 W u nazivnim uvjetima.
• Gubici po polu: 2,5 W.
• Električna trajnost: do 20.000 ciklusa.
• Neto težina: približno 0,45 kg.
• GTIN/EAN: 4016779532471.
• Norme: IEC/EN 60898-1, IEC/EN 60947-2 i UL 1077.

Modularna ABB zaštita za trofazne strujne krugove s nulom

ABB S203-C16NA kombinira konfiguraciju 3P+N, nazivnu struju 16 A i C karakteristiku u kompaktnom uređaju od 4 modula. Njegovi toplinski i elektromagnetski mehanizmi pružaju zaštitu od preopterećenja i kratkih spojeva, dok se nula preklapa istodobno s tri faze.

Njegova prekidna moć od 6 kA Icn prema IEC/EN 60898-1 i 10 kA Icu pri 400 V prema IEC/EN 60947-2, zajedno s klasom ograničenja 3 i kompatibilnošću s dodacima System pro M compact, omogućuju uporabu u širokom rasponu razvodnih ormara u stambenom, tercijarnom i industrijskom području.

Važno: vrijednost od 10 kA koja se uobičajeno navodi za ovaj magnetotermički prekidač odnosi se na konačnu prekidnu moć Icu pri 400 V prema IEC/EN 60947-2. Prema IEC/EN 60898-1, ABB navodi nazivnu prekidnu moć Icn od 6 kA pri 400 V.
