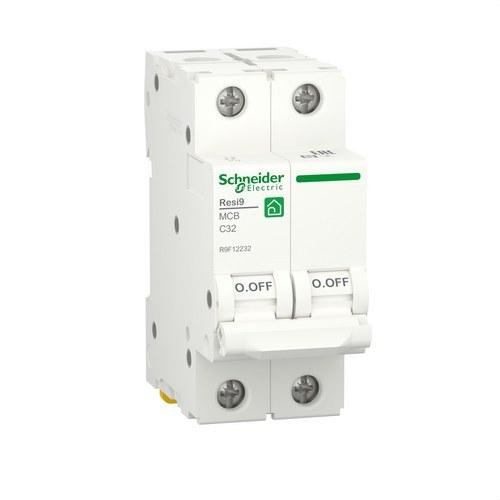

Magnetotermalni prekidač Resi9 2P 32 A 6000 A 230 V

Magnetotermički prekidač Resi9 2P 32A marke Schneider Electric je minijaturni automatski prekidač posebno dizajniran za zaštitu kućnih električnih instalacija od preopterećenja i kratkih spojeva. Dio renomirane serije Resi9, ovaj uređaj nudi učinkovito i sigurno rješenje za pouzdan rad električnih sustava u individualnim ili kolektivnim zgradama, pružajući zaštitu i osobama i priključenim uređajima.

Model Resi9 2P je dvopolni prekidač s potpunom zaštitom na obje faze (2 zaštićena pola), što ga čini idealnim izborom za instalacije gdje je potrebna robusna i pouzdana zaštita. S nazivnom strujom od 32A i karakteristikom isklapanja tipa C, ovaj magnetotermički prekidač štiti električne krugove od dugotrajnih preopterećenja i iznenadnih kratkih spojeva, osiguravajući prekid napajanja prije nego što dođe do ozbiljnih oštećenja instalacije ili priključenih uređaja.

Resi9 2P ima prekidnu moć do 6000 A prema normi EN/IEC 60898-1, što znači da može podnijeti visoke razine kratkospojne struje bez ugrožavanja sigurnosti. Ova razina prekidne moći odgovara većini kućnih instalacija, gdje je ključno da prekidači mogu učinkovito isključiti krug u slučaju ozbiljnog kvara, štiteći i ljude i opremu.

Jednostavnost ugradnje još je jedna prednost ovog magnetotermičkog prekidača. Resi9 je dizajniran za montažu na DIN šinu, što omogućuje brzu i jednostavnu instalaciju u bilo koji modularni električni ormar. Zahvaljujući širini od 4 modula po 9 mm, ovaj prekidač zauzima minimalan prostor, što ga čini savršenim izborom za razvodne ormare s ograničenim prostorom. Osim toga, podesivi sustav pričvršćivanja na kopču olakšava početnu instalaciju, kao i eventualno skidanje ili zamjenu uređaja.

Ovaj magnetotermički prekidač ne ističe se samo zaštitom, već i trajnošću. Ima mehaničku izdržljivost do 20.000 ciklusa i električnu izdržljivost do 10.000 ciklusa, što jamči pouzdan rad i dug vijek trajanja čak i kod intenzivne upotrebe.

Kada je riječ o otpornosti na okolišne uvjete, Resi9 2P može raditi u širokom rasponu temperatura, od -25°C do +60°C, što ga čini robusnim i prikladnim za različita okruženja. Također, uređaj ima zaštitu IP20 i IP40 (kada je montiran u ormaru), što osigurava zaštitu od prodora čvrstih predmeta srednje veličine, poput kabela ili alata, ali nije namijenjen za izravnu izloženost tekućinama.

Tehnički podaci

• Nominalna struja (In): 32A.
• Prekidna moć: 6000A prema IEC/EN 60898-1.
• Broj polova: 2P, oba pola zaštićena.
• Karakteristika isklapanja: C, za tipične kućne primjene.
• Nominalni radni napon (Ue): 400 V AC na 50/60 Hz.
• Nominalni izolacijski napon (Ui): 440 V AC.
• Otpornost na udarne napone (Uimp): 4 kV.
• Montaža: Na DIN šinu, podesiva kopča.
• Priključci: Tunelske stezaljke za krute vodiče do 25 mm² i fleksibilne do 16 mm².
• Dimenzije: 81 mm visina, 36 mm širina, 72 mm dubina.
• Masa: 240 g.
• IP zaštita: IP20 i IP40 (u ormaru).
• Mehanička izdržljivost: Do 20.000 ciklusa.
• Električna izdržljivost: Do 10.000 ciklusa.

Ključne prednosti

• Napredna termomagnetska zaštita: Kombinira zaštitu od preopterećenja i kratkog spoja, osiguravajući sigurnost električnih krugova u kućnim instalacijama.
• Visoka prekidna moć: Sa 6000A prekidne moći, Resi9 2P može podnijeti značajne kratkospojne struje, pružajući pouzdanu zaštitu za kućne sustave.
• Jednostavna instalacija: Modularni dizajn i montaža na DIN šinu omogućuju brzu i jednostavnu ugradnju.
• Izdržljivost i pouzdanost: Sa životnim vijekom do 20.000 mehaničkih ciklusa, ovaj automatski prekidač nudi dugotrajan i pouzdan rad tijekom vremena.
