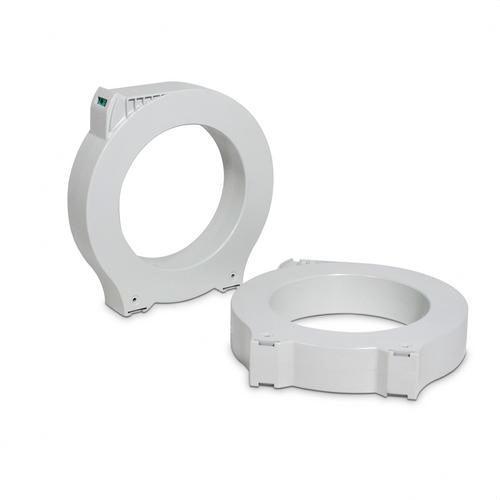

Diferencijalni transformator Circutor WGC-110 TB

Diferencijalni transformator Circutor WGC-110 TB (šifra P11756) je visokoprecizni uređaj dizajniran za diferencijalnu zaštitu u električnim instalacijama. Ovaj model je kompatibilan s diferencijalnim relejima tipa B, što ga čini izvrsnim izborom za zaštitu instalacija gdje je potreban detaljan nadzor i kontrola curenja struje, uključujući i one s komponentama istosmjerne struje.

Ovaj diferencijalni transformator pogodan je za struje do 400 A, s minimalnim pragom osjetljivosti od 0,5 A, pružajući visoku razinu zaštite za velike industrijske i komercijalne električne sustave. Njegov kompaktan i robustan dizajn, zajedno s naprednim značajkama, čini ga pouzdanim rješenjem za diferencijalnu zaštitu u kritičnim aplikacijama.

Značajke zaštite i sigurnosti: WGC-110 TB je izrađen za učinkovitu i sigurnu zaštitu, u skladu s međunarodnim standardima kao što su IEC 60664-1, IEC 60664-3 i IEC 61869-2. S razinom zaštite IP20, uređaj osigurava zaštitu priključaka, što ga čini pogodnim za kontrolirane prostore gdje je potrebna visoka razina električne sigurnosti.

Visoka otpornost i preciznost: Ovaj diferencijalni transformator ima toplinsku otpornost od 1,8 kA/1s i podnosi dinamičke struje do 2,5 puta nominalne struje (Ith), što jamči pouzdanost u slučajevima preopterećenja ili kratkog spoja. Preciznost mjerenja kreće se između 10% i 15%, osiguravajući točno i stabilno praćenje diferencijalnih struja.

Jednostavna i svestrana instalacija: Circutor WGC-110 TB dizajniran je za brzu i sigurnu montažu na DIN šinu, što olakšava učinkovitu integraciju u električne ormare. Osim toga, kućište od samo-gasećeg polikarbonata UL 94 V0 osigurava visoku otpornost na vatru i udarce, pružajući veću izdržljivost i sigurnost u svim okruženjima.

Tehničke specifikacije:

• Maksimalna struja: 400 A.
• Minimalna osjetljivost: 0,5 A.
• Maksimalni radni napon: 720 V.
• Dinamička struja (Idyn): 2,5 Ith.
• Toplinska struja kratkog spoja (Ith): 1,8 kA/1s.
• Stalna toplinska struja (Icth): 6 A.
• Stupanj zaštite: IP20.
• Materijal kućišta: Samo-gaseći polikarbonat UL 94 V0.
• Primjenjivi standardi: IEC 60664-1, IEC 60664-3, IEC 61869-2.
• Dimenzije: 163 x 168 x 50 mm.
• Neto masa: 0,38 kg.

Prednosti sustava:

• Napredna diferencijalna zaštita tipa B, idealna za električne instalacije s komponentama istosmjerne struje i složenim sustavima.
• Visoka preciznost u mjerenju struja curenja, što povećava sigurnost i smanjuje rizik od kvarova u instalaciji.
• Jednostavna montaža na DIN šinu, što ubrzava integraciju u postojeće električne sustave.
• Robusnost i izdržljivost, zahvaljujući kućištu od polikarbonata otpornog na vatru i udarce.

Diferencijalni transformator Circutor WGC-110 TB idealno je rješenje za osiguranje diferencijalne zaštite u visokoučinkovitim električnim instalacijama, nudeći preciznost, pouzdanost i jednostavnu instalaciju u kompaktnom i robusnom uređaju.
