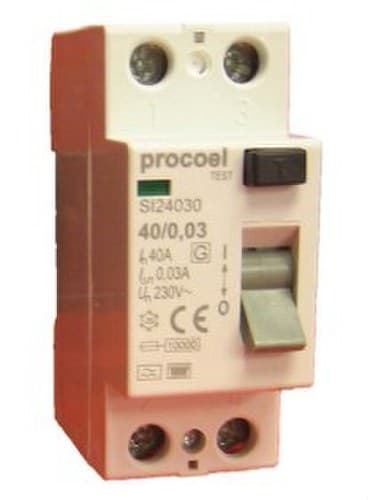

Superinmunizirani diferencijal 2P 40A 300mA

Superimunizirani diferencijalni prekidač Procoel SI240300 je uređaj s 2 pola, 40 A i diferencijalnom osjetljivošću od 300 mA, dizajniran za zaštitu električnih instalacija od struja curenja. Njegova tehnologija klase F pruža visoku otpornost na neželjena isključenja i omogućuje detekciju rezidualnih struja s komponentama različitih frekvencija, što ga čini posebno prikladnim za krugove s frekvencijskim pretvaračima, inverter klimatizacijom, računalnom opremom i drugim elektroničkim opterećenjima.

SI240300 ima uvjetnu prekidnu moć od 10 kA, elektromehanički rad, stupanj zaštite IP20 i priključak za vodiče do 35 mm². Njegov bipolarni format namijenjen je jednofaznim instalacijama, a nula se nalazi na lijevoj strani.

Superimunizirani diferencijal klase F

Klasa F proširuje mogućnosti detekcije u odnosu na rezidualne struje prisutne u modernim instalacijama s energetskom elektronikom. Osim sinusoidalnih izmjeničnih struja i valnih oblika obuhvaćenih diferencijalima klase A, može reagirati na rezidualne struje sastavljene od više frekvencija.

Procoel za ovu seriju navodi mogućnost detekcije miješanih rezidualnih struja frekvencije do 1 kHz, što je posebno korisno u instalacijama s nelinearnim opterećenjima i elektroničkom opremom.

Visoka otpornost na neželjena isključenja

Superimunizirani dizajn SI240300 povećava otpornost na smetnje koje mogu uzrokovati neželjena isključenja kod konvencionalnih diferencijala.

Ova značajka posebno je zanimljiva u instalacijama gdje postoje harmonici, elektronički filtri, pretvarači ili inverter oprema te gdje se želi smanjiti nepotrebni prekidi napajanja.

Diferencijalna osjetljivost od 300 mA

Nazivna diferencijalna struja IΔn iznosi 300 mA. Ova se osjetljivost uobičajeno koristi u krugovima gdje je potrebna diferencijalna zaštita od izolacijskih kvarova s višim pragom od diferencijala visoke osjetljivosti od 30 mA.

Odabir osjetljivosti mora se izvršiti u skladu s električnom shemom, zaštitama instaliranim uzvodno i nizvodno te propisanim zahtjevima svakog kruga.

2 pola za jednofazne instalacije

SI240300 ima 2 pola i predviđen je za prekidanje aktivnih vodiča jednofazne instalacije. Nula se nalazi na lijevoj strani uređaja, što se mora poštovati prilikom spajanja.

Nazivna struja od 40 A

Nazivna struja diferencijalnog prekidača iznosi 40 A. Budući da se radi o diferencijalu bez ugrađene zaštite od prekomjerne struje, mora se uskladiti s odgovarajućim automatskim osiguračima radi zaštite kruga od preopterećenja i kratkog spoja.

Uvjetna prekidna moć od 10 kA

Procoel navodi uvjetnu prekidnu moć od 10 kA u skladu s uvjetima propisanima važećim normama za diferencijalne prekidače.

Usklađivanje sa zaštitama od prekomjerne struje mora se provesti prema karakteristikama instalacije i uputama proizvođača.

Detekcija struja curenja do 1 kHz

Jedna od glavnih značajki diferencijala klase F jest njegova sposobnost reagiranja na rezidualne struje koje sadrže različite frekvencije, tipične za elektroničku opremu i pretvarače.

SI240300 može detektirati izmjenične struje, pulsirajuće struje s istosmjernom komponentom i miješane rezidualne struje frekvencije do 1 kHz.

Otpornost na tranzijentne impulse

Serija SI nudi visoku otpornost na tranzijentne struje. Za ovaj model navodi se otpornost na impulse valnog oblika 8/20 µs do 3 kA.

Ova značajka pomaže smanjiti neželjena isključenja uzrokovana određenim kratkotrajnim tranzijentnim smetnjama.

Elektromehanički rad

Procoel SI240300 koristi elektromehanički princip rada. Funkcije detekcije, procjene i diferencijalnog okidanja ne ovise o pomoćnoj elektronici napajanoj izvana.

Ovakav dizajn pomaže zadržati diferencijalnu funkciju pri promjenama napona napajanja unutar uvjeta koje je predvidio proizvođač.

Posebno prikladan za elektronička opterećenja

Tehnologija klase F čini SI240300 posebno prikladnim za krugove s uređajima koji mogu generirati izobličene ili visokofrekventne rezidualne struje.

• Inverter klima uređaji.
• Frekvencijski pretvarači i konverteri.
• Pumpe s elektroničkom regulacijom.
• Računalna oprema.
• Preklopni napajni uređaji.
• Kućanski aparati s elektroničkom regulacijom brzine.
• Industrijska oprema s energetskom elektronikom.
• Tercijarne instalacije s brojnim elektroničkim opterećenjima.

Priključak putem kabela ili sabirnice

Diferencijalni prekidač omogućuje priključak putem bakrenih vodiča do 35 mm² i podržava kompatibilne razvodne sabirnice tipa PIN.

Ova značajka olakšava njegovu integraciju uz druge modularne uređaje unutar razvodnog ormara.

Mehanički indikator položaja

SI240300 ima vizualnu signalizaciju za brzo provjeravanje položaja svojih kontakata:

• Crveno: kontakti zatvoreni, položaj ON.
• Zeleno: kontakti otvoreni, položaj OFF.

Modularni format za DIN šinu

Diferencijal se ugrađuje na DIN šinu i ima približne dimenzije od 85 mm visine, 58 mm dubine i 35 mm širine, što odgovara kompaktnom formatu od 2 modula.

Može se ugraditi i u okomitom i u vodoravnom položaju, prema potrebama rasporeda ormara.

Zaštita IP20

SI240300 ima stupanj zaštite IP20 i namijenjen je ugradnji unutar električnih ormara ili odgovarajućih kućišta koja osiguravaju potrebnu zaštitu od okoliša i dodira.

Primjenjive norme

Serija je proizvedena u skladu s normom IEC/EN 61008-1 za diferencijalne prekidače bez ugrađene zaštite od prekomjerne struje. Za specifične značajke klase F tehnička dokumentacija također upućuje na EN 62423.

Tehničke karakteristike Procoel SI240300

• Marka: Procoel / Hyundai Electric.
• Referenca: SI240300.
• Vrsta: superimunizirani diferencijalni prekidač.
• Klasa: F.
• Broj polova: 2P.
• Primjena: jednofazna instalacija.
• Položaj nule: lijevo.
• Nazivna struja: 40 A.
• Diferencijalna osjetljivost IΔn: 300 mA / 0,3 A.
• Nazivni napon: 230/400 V AC.
• Uvjetna prekidna moć: 10 kA.
• Rad: elektromehanički.
• Detekcija frekvencija: do 1 kHz.
• Otpornost na impulse 8/20 µs: do 3 kA.
• Istosmjerne struje male vrijednosti koje ne utječu na ponašanje: do 10 mA.
• Kapacitet priključka: vodiči od 1 do 35 mm².
• Kompatibilan s PIN sabirnicom: da.
• Indikator položaja: crveno ON / zeleno OFF.
• Stupanj zaštite: IP20.
• Montaža: DIN šina.
• Širina: 35 mm.
• Približne dimenzije: 85 x 58 x 35 mm.
• Položaj ugradnje: okomito ili vodoravno.
• Pomoćni kontakti: ne.
• Navedena električna/mehanička trajnost: najmanje 2000 operacija.
• Norma: IEC/EN 61008-1 i EN 62423 za značajke klase F.
• Oznaka: CE.

Diferencijalna zaštita za instalacije s elektronikom

Procoel SI240300 kombinira nazivnu struju od 40 A i osjetljivost od 300 mA s karakteristikama otpornosti i detekcije diferencijala klase F. Njegova sposobnost prepoznavanja miješanih rezidualnih struja do 1 kHz omogućuje uporabu u instalacijama s velikom prisutnošću elektroničke opreme.

Uvjetna prekidna moć od 10 kA, otpornost na impulse do 3 kA, priključci do 35 mm² i format od 2 modula čine cjelovito rješenje namijenjeno kompatibilnim kućnim, tercijarnim i industrijskim instalacijama.

Važno: SI240300 je diferencijalni prekidač i ne uključuje magnetotermičku zaštitu od preopterećenja ili kratkog spoja. Osim toga, njegova osjetljivost od 300 mA ne smije se miješati s dodatnom zaštitom visoke osjetljivosti od 30 mA koja se zahtijeva u određenim krugovima. Odabir i ugradnja moraju se provesti u skladu s važećim propisima i konkretnim karakteristikama instalacije.
