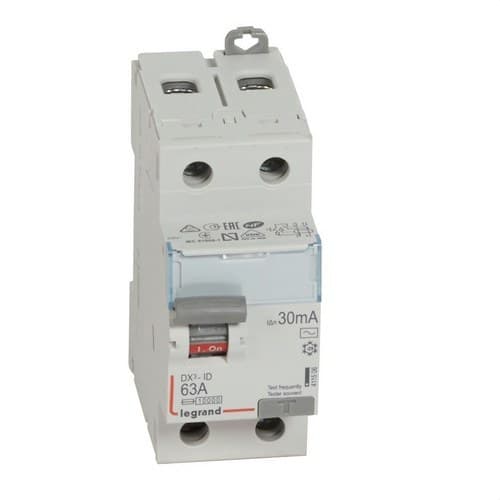

Diferencijal DX3 2P 63A 30mA Klasa AC

Legrand DX³ 411506 diferencijalni prekidač dizajniran je za otkrivanje struja curenja prema zemlji i isključivanje strujnog kruga kada dosegnu zadani prag. Ima 2 pola, nazivnu struju od 63 ampera, osjetljivost od 30 miliampera i tip AC tehnologiju za detekciju sinusoidalnih izmjeničnih rezidualnih struja.

S nazivnim naponom od 230 volti izmjenične struje, formatom od samo 2 modula i montažom na DIN šinu, ovaj DX³ diferencijalni prekidač namijenjen je električnim razvodnim ormarima gdje je potrebna diferencijalna zaštita visoke struje u jednofaznim krugovima.

Legrand DX³ bipolarni diferencijalni prekidač od 63 ampera

Referenca 411506 pripada Legrandovoj seriji DX³ diferencijalnih prekidača. Njegova konfiguracija s 2 pola omogućuje istovremeno isključivanje vodiča strujnog kruga kada uređaj otkrije rezidualnu struju veću od zadane vrijednosti.

Njegova nazivna struja od 63 ampera određuje struju koja može teći kroz diferencijalni prekidač u normalnim radnim uvjetima, uz poštivanje uvjeta ugradnje i zaštite od prekomjerne struje definiranih za taj krug.

Osjetljivost od 30 miliampera

Legrand 411506 ima nazivnu diferencijalnu struju od 30 miliampera. Uređaj kontinuirano uspoređuje struju koja teče kroz aktivne vodiče i otvara strujni krug kada otkrije neravnotežu koja odgovara curenju prema zemlji većem od predviđenog praga.

Ova osjetljivost koristi se kao dodatna diferencijalna zaštita od rizika povezanih s električnim kontaktom i strujama curenja, unutar uvjeta propisanih važećim instalacijskim normama.

Diferencijalni prekidač tipa AC

Ovaj model pripada klasi AC. Diferencijalni prekidači ove vrste namijenjeni su detekciji sinusoidalnih izmjeničnih rezidualnih struja.

Odabir vrste diferencijalnog prekidača treba izvršiti uzimajući u obzir priključena opterećenja u krugu. Za instalacije s elektroničkom opremom koja može stvarati druge oblike rezidualne struje mogu biti potrebni diferencijalni prekidači tipa A, F, B ili druge specifične tehnologije.

Nazivni napon od 230 volti

Diferencijalni prekidač je dizajniran za nazivni napon od 230 volti izmjenične struje i frekvenciju od 50 herca.

Njegov nazivni izolacijski napon iznosi 250 volti, a udarni podnosivi napon doseže 4 kilovolta.

Otpornost na kratki spoj od 10 kiloampera

Legrand za referencu 411506 navodi otpornost na kratki spoj Icw od 10 kiloampera. Također navodi sposobnost podnošenja impulsnih struja od 0,25 kiloampera.

Važno je imati na umu da je ovaj proizvod diferencijalni prekidač i ne uključuje magnetotermičku zaštitu od preopterećenja i kratkog spoja. Mora se ugraditi zajedno s odgovarajućim zaštitnim uređajima od prekomjerne struje za taj krug.

Diferencijalna zaštita za osobe i instalacije

Diferencijalni prekidač osmišljen je za otkrivanje izolacijskih kvarova koji uzrokuju protok struje prema zemlji. Kada curenje premaši njegovu nazivnu osjetljivost, mehanizam otvara strujni krug i prekida napajanje.

Osim što doprinosi zaštiti od opasnosti od električnog udara, detekcija trajnih struja curenja pomaže ograničiti rizike koji proizlaze iz izolacijskih kvarova u instalaciji.

Kompaktan format od 2 modula

Legrand DX³ 411506 zauzima širinu ekvivalentnu 2 modula, što olakšava njegovu integraciju u električne razvodne ormare uz automatske osigurače, kontaktore i druge modularne uređaje.

Dizajniran je za montažu na DIN šinu i ima ugradbenu dubinu od 44 milimetra.

Dimenzije Legrand 411506

• Širina: 35,6 milimetara.
• Visina: 94,8 milimetara.
• Dubina: 77,8 milimetara.
• Ugradbena dubina: 44 milimetra.
• Broj modula: 2.

Ove dimenzije omogućuju precizno planiranje potrebnog prostora unutar razvodnog ormara.

Vijčane stezaljke za ožičenje velikog presjeka

Diferencijalni prekidač ima priključne stezaljke s vijčanim spojem i prihvaća i kabel i kompatibilne sabirnice.

Legrand navodi sljedeće mogućnosti priključivanja:

• Fleksibilni ili višežilni vodiči: između 0,75 i 35 milimetara kvadratnih.
• Kruti vodiči: između 0,75 i 50 milimetara kvadratnih.

Ova mogućnost priključivanja olakšava njegovu integraciju u instalacije s većim strujama i različitim presjecima vodiča.

Napajanje odozgo ili odozdo

Referenca 411506 omogućuje električno napajanje s gornje ili donje strane, pružajući fleksibilnost tijekom projektiranja i ožičenja razvodnog ormara.

Uređaj podržava priključivanje putem kabela i kompatibilne sabirnice, što olakšava kombiniranje s drugim modularnim komponentama Legrandove serije.

Zaštita IP20 i IK04

Diferencijalni prekidač ima stupanj zaštite IP20 nakon ožičenja u skladu s uvjetima koje navodi proizvođač.

Mehanička otpornost na udarce je IK04, dok prednja strana postiže zaštitu od izravnog dodira prikladnu za uporabu u pravilno instaliranim električnim razvodnim ormarima.

Širok raspon radne temperature

Legrand 411506 predviđen je za rad pri temperaturama okoline između -25 i 60 stupnjeva Celzija.

Za skladištenje proizvođač navodi raspon između -40 i 70 stupnjeva Celzija. Proizvod ima stupanj onečišćenja 2.

Kompatibilan s pomoćnom opremom DX³

Legrand navodi da se ovaj diferencijalni prekidač može povezati s kompatibilnom pomoćnom opremom iz serije DX³, čime se proširuju mogućnosti upravljanja, signalizacije ili djelovanja prema potrebama električnog ormara.

Također ima prednji prostor za identifikaciju, što olakšava označavanje zaštićenog kruga i naknadne postupke pregleda ili održavanja.

U skladu s IEC/EN 61008-1

Legrand DX³ 411506 diferencijalni prekidač razvijen je u skladu s normom IEC/EN 61008-1, koja se primjenjuje na automatske prekidače koji djeluju na rezidualnu diferencijalnu struju bez ugrađene zaštite od prekomjerne struje.

Ova značajka potvrđuje da je njegova funkcija isključivo diferencijalna te da se mora uskladiti s odgovarajućom magnetotermičkom zaštitom instalacije.

Tehničke karakteristike Legrand 411506

• Marka: Legrand.
• Serija: DX³.
• Referenca: 411506.
• EAN: 3245064115063.
• Vrsta proizvoda: diferencijalni prekidač.
• Vrsta diferencijalne struje: AC.
• Broj polova: 2.
• Nazivna struja: 63 ampera.
• Diferencijalna osjetljivost: 30 miliampera.
• Nazivni napon: 230 volti izmjenične struje.
• Frekvencija: 50 herca.
• Otpornost na kratki spoj Icw: 10 kiloampera.
• Otpornost na impulsnu struju: 0,25 kiloampera.
• Nazivni izolacijski napon: 250 volti.
• Udarni podnosivi napon: 4 kilovolta.
• Selektivna zaštita: ne.
• Kratkotrajno kašnjenje: ne.
• Ugrađena magnetotermička zaštita: ne.
• Montaža: DIN šina.
• Broj modula: 2.
• Ugradbena dubina: 44 milimetra.
• Širina: 35,6 milimetara.
• Visina: 94,8 milimetara.
• Dubina: 77,8 milimetara.
• Stupanj zaštite: IP20.
• Otpornost na udarce: IK04.
• Stupanj onečišćenja: 2.
• Presjek za fleksibilni ili višežilni vodič: između 0,75 i 35 milimetara kvadratnih.
• Presjek za kruti vodič: između 0,75 i 50 milimetara kvadratnih.
• Vrsta priključka: vijčani terminal, kabel i sabirnica.
• Smjer napajanja: gornji ili donji.
• Radna temperatura: između -25 i 60 stupnjeva Celzija.
• Temperatura skladištenja: između -40 i 70 stupnjeva Celzija.
• Boja: siva RAL 7035.
• Kompatibilan s pomoćnom opremom: da.
• Norma: IEC/EN 61008-1.

Bipolarni diferencijalni prekidač od 63 ampera za električne razvodne ormare

Legrand DX³ 411506 kombinira nazivnu struju od 63 ampera, osjetljivost od 30 miliampera i detekciju rezidualnih struja tipa AC u kompaktnom formatu od 2 modula.

Njegova montaža na DIN šinu, otpornost na kratki spoj Icw od 10 kiloampera, širok raspon priključivanja i kompatibilnost s pomoćnom opremom DX³ olakšavaju njegovu integraciju u električne razvodne ormare koji zahtijevaju bipolarni diferencijalni prekidač za 230 volti.
