Diferencijal DX3 2P 40A 30mA Klasa HPI

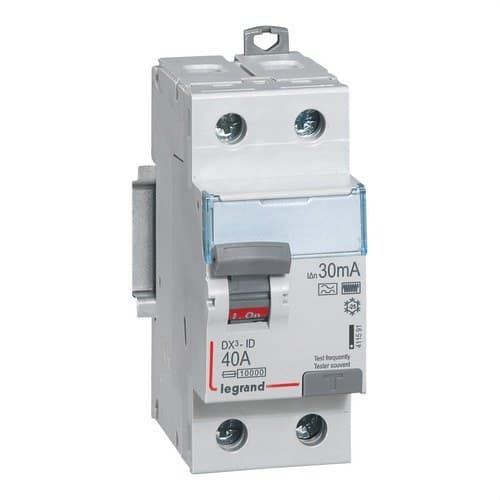

Legrand DX³ 411591 diferencijalni prekidač dizajniran je za zaštitu osoba od električnih opasnosti povezanih sa strujama curenja prema zemlji. Ima 2 pola, nazivnu struju od 40 ampera, diferencijalnu osjetljivost od 30 miliampera i nazivni napon od 230 volti izmjenične struje.

Ovaj model pripada seriji diferencijalnih sklopki Legrand HPI visoke imunosti, koje proizvođač trenutačno označava kao tip F. Njegov dizajn pruža veću otpornost na neželjena isklapanja uzrokovana električnim smetnjama, a istodobno omogućuje detekciju različitih oblika rezidualne struje.

Tip F HPI s pojačanom imunosti

Legrand 411591 posebno je osmišljen za instalacije u kojima se mogu pojaviti smetnje sposobne izazvati neželjena isklapanja kod konvencionalnih diferencijalnih sklopki.

Tip F omogućuje detekciju izmjeničnih rezidualnih struja, pulsirajućih istosmjernih struja i visokofrekventnih rezidualnih struja, pružajući zaštitu prilagođenu instalacijama s elektroničkom opremom i opterećenjima koja uključuju energetsku elektroniku.

Osim toga, njegova pojačana otpornost na neželjena isklapanja doprinosi održavanju kontinuiteta rada u instalacijama izloženima određenim električnim smetnjama.

Osjetljivost od 30 miliampera

Diferencijalna sklopka ima nazivnu diferencijalnu struju od 30 miliampera, vrijednost koja se uobičajeno koristi za dodatnu zaštitu osoba od rizika električnog udara zbog struja curenja.

Uređaj stalno nadzire ravnotežu između struje koja ulazi i izlazi iz kruga. Kada otkrije rezidualnu struju veću od postavljenog praga, uzrokuje isključenje kruga.

Osim što doprinosi zaštiti od električnog dodira, diferencijalna sklopka pomaže smanjiti rizike povezane s trajnim strujama kvara prema zemlji koje bi mogle uzrokovati zagrijavanje ili požar.

Diferencijalni prekidač s 2 pola i 40 ampera

Referenca 411591 ima bipolarnu konfiguraciju s 2 pola za instalacije od 230 volti i podnosi nazivnu struju do 40 ampera.

Njegov format omogućuje istodobno isključivanje vodiča povezanih sa zaštićenim krugom, olakšavajući izolaciju instalacije kada dođe do curenja ili kada je potrebno provesti održavanje.

Važno: diferencijalna sklopka bez zaštite od preopterećenja

Legrand DX³ 411591 je diferencijalni prekidač bez integrirane zaštite od prekomjerne struje. Njegova glavna funkcija je detekcija struja curenja prema zemlji.

Zbog toga se mora kombinirati s odgovarajućim uređajima za zaštitu od preopterećenja i kratkog spoja, kao što je pravilno dimenzioniran automatski prekidač.

Otpornost na kratki spoj od 10 kiloampera

Uređaj ima otpornost na kratki spoj od 10 kiloampera i sposobnost otpornosti na udarne struje od 3 kiloampera, prema tehničkim specifikacijama koje navodi Legrand.

Njegov nazivni izolacijski napon iznosi 250 volti, a udarni podnosivi napon doseže 4 kilovolta.

Modularni format za DIN šinu

Diferencijalna sklopka pripremljena je za ugradnju na DIN šinu u električnim razvodnim ormarima i zauzima 2 modula. Ima pričvrsne elemente i na gornjem i na donjem dijelu radi lakše montaže i demontaže na šinu.

Dubina ugradnje iznosi 44 milimetra, s približnim dimenzijama od 35,6 milimetara širine, 94,8 milimetara visine i 77,8 milimetara dubine.

Priključivanje vijčanim stezaljkama

Legrand 411591 koristi priključne stezaljke s vijcima. Napajanje se ostvaruje preko gornjih priključaka, a priključivanje opterećenja preko donjih priključaka.

Podržava višezilne vodiče presjeka između 0,75 i 35 kvadratnih milimetara te krute vodiče između 0,75 i 50 kvadratnih milimetara, što olakšava integraciju u električne ormare s različitim presjecima kabela.

Tipka za testiranje diferencijala

Uređaj ima testnu tipku koja omogućuje provjeru ispravnog rada mehanizma diferencijalnog isklapanja. Legrand preporučuje povremeno korištenje ove tipke radi provjere rada diferencijalne zaštite.

Također ima oznaku za identifikaciju za jasno označavanje kruga i vizualnu indikaciju položaja uključenja i isključenja na upravljačkoj poluzi.

Kompatibilno s pomoćnim uređajima serije DX³

Diferencijalni prekidač omogućuje ugradnju kompatibilnih pomoćnih uređaja iz serije Legrand DX³, čime se mogu proširiti funkcije signalizacije, upravljanja ili kontrole prema potrebama električnog ormara.

Tehničke karakteristike Legrand 411591

• Marka: Legrand.
• Serija: DX³.
• Referenca: 411591.
• EAN: 3245064115919.
• Vrsta proizvoda: diferencijalni prekidač.
• Klasifikacija: tip F, HPI superimuniziran.
• Broj polova: 2.
• Nazivna struja: 40 ampera.
• Diferencijalna osjetljivost: 30 miliampera.
• Nazivni napon: 230 volti.
• Vrsta napona: izmjenična struja.
• Frekvencija: 50 herca.
• Otpornost na kratki spoj: 10 kiloampera.
• Otpornost na udarnu struju: 3 kiloampera.
• Nazivni izolacijski napon: 250 volti.
• Udarni podnosivi napon: 4 kilovolta.
• Selektivna zaštita: ne.
• Kratkotrajno kašnjenje: da.
• Broj modula: 2.
• Montaža: DIN šina.
• Dubina ugradnje: 44 milimetra.
• Širina: 35,6 milimetara.
• Visina: 94,8 milimetara.
• Ukupna dubina: 77,8 milimetara.
• Stupanj zaštite: IP20.
• Otpornost na udarce: IK04.
• Stupanj onečišćenja: 2.
• Radna temperatura: između -25 i 60 stupnjeva Celzija.
• Temperatura skladištenja: između -40 i 70 stupnjeva Celzija.
• Presjek za višezilni vodič: između 0,75 i 35 kvadratnih milimetara.
• Presjek za kruti vodič: između 0,75 i 50 kvadratnih milimetara.
• Vrsta priključka: vijčane stezaljke.
• Boja: siva RAL 7035.
• Testna tipka: da.
• Kompatibilno s pomoćnim uređajima: da.

Superimunizirana diferencijalna sklopka za instalacije s elektroničkom opremom

Legrand DX³ 411591 kombinira osjetljivost od 30 miliampera s tehnologijom tipa F HPI s pojačanom imunosti, što ga čini posebno prikladnim rješenjem za strujne krugove u kojima se nalaze elektronički uređaji skloni stvaranju smetnji ili složenijih rezidualnih struja od onih prisutnih kod uobičajenih opterećenja.

Njegov format od 2 modula, montaža na DIN šinu, nazivna struja od 40 ampera, testna tipka i kompatibilnost s DX³ pomoćnim uređajima olakšavaju integraciju u stambene i tercijarne električne ormare koji zahtijevaju diferencijalnu zaštitu s većom otpornošću na neželjena isklapanja.
