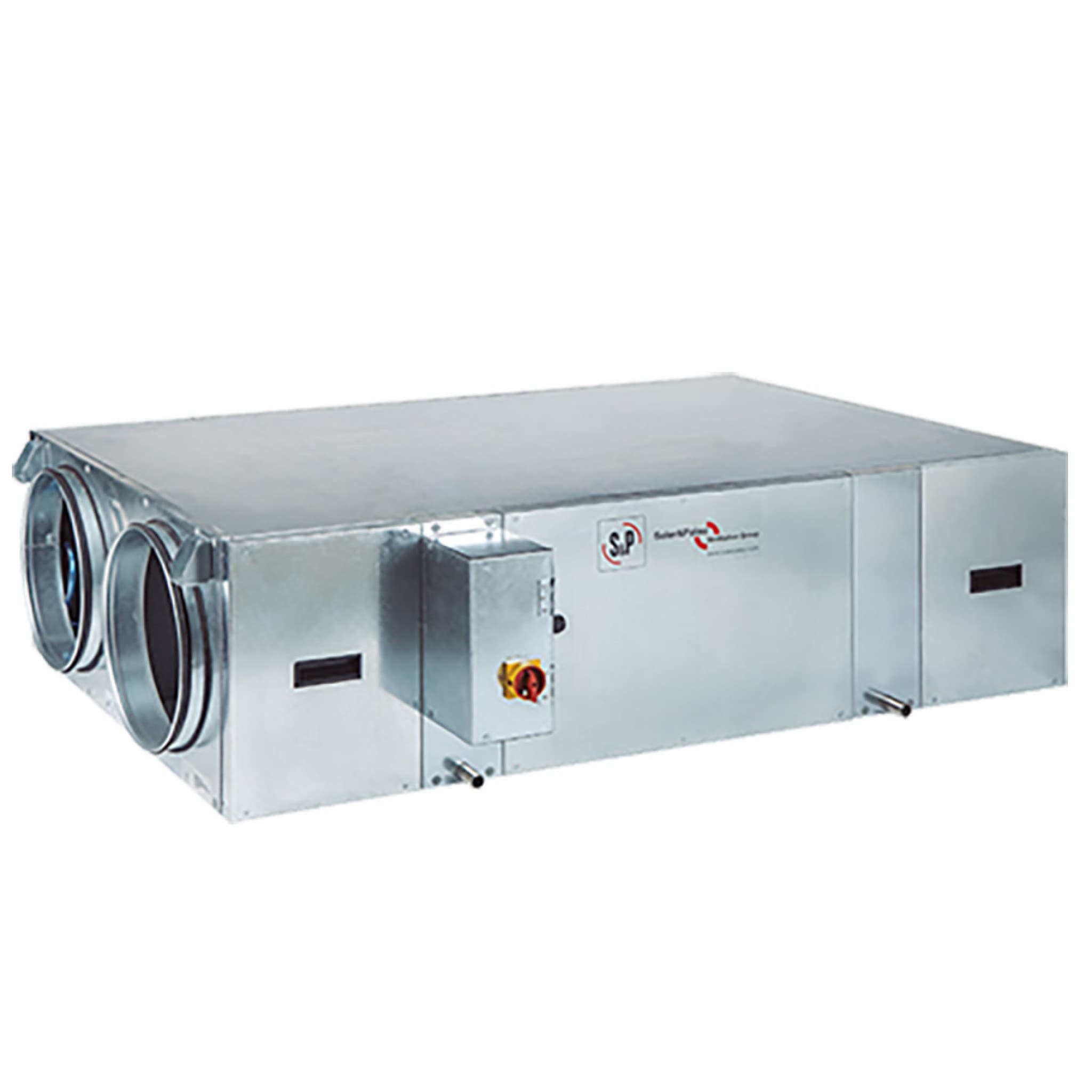

Visokoučinkoviti rekuperator topline S&P CAD-COMPACT 4500

Toplinski izmjenjivač S&P CAD-COMPACT 4500 ECOWATT, referenca 5153140600, je uređaj za ventilaciju s dvostrukim protokom i visokom učinkovitošću, osmišljen za obnovu unutarnjeg zraka uz povrat velikog dijela toplinske energije izvučenog zraka. Nudi nazivni protok od 4.165 kubičnih metara na sat pri 150 paskala i posebno je prikladan za ventilacijske instalacije u poslovnim prostorima, uredima, ugostiteljstvu, javnim zgradama, obrazovnim ustanovama i drugim prostorima tercijarne namjene.

Referenca odgovara verziji CAD-COMPACT 4500 ECOWATT N8, opremljenoj pločastim aluminijskim izmjenjivačem topline s protustrujnim tokom, plug-fan ventilatorima s EC motorima, neovisnom filtracijom na dovodu i odvodu, motoriziranim unutarnjim bypassom i predkabliranim komponentama do električnog ormara. Verzija ECOWATT isporučuje se bez integriranog sustava upravljanja, što omogućuje vanjski odabir odgovarajuće strategije regulacije za svaki projekt.

Toplinski izmjenjivač S&P CAD-COMPACT 4500 ECOWATT

CAD-COMPACT 4500 dio je Soler & Palau asortimana kompaktnih izmjenjivača visoke učinkovitosti. Njegov rad temelji se na dva neovisna zračna kruga: jedan izvlači ustajali zrak iz unutrašnjosti, a drugi uvodi svježi zrak izvana.

Oba toka prolaze kroz izmjenjivač topline bez izravnog miješanja, čime se toplinska energija iz odsisnog zraka prenosi na zrak za obnovu i tako smanjuju energetske potrebe povezane s klimatizacijom zgrade.

Nazivni protok od 4.165 kubičnih metara na sat

S&P za CAD-COMPACT 4500 navodi nazivni protok od 4.165 kubičnih metara na sat pri 150 paskala raspoloživog tlaka.

• Nazivni protok: 4.165 kubičnih metara na sat.
• Referentni raspoloživi tlak: 150 paskala.
• Veličina uređaja: 4500.

Ove karakteristike svrstavaju uređaj među ventilacijska rješenja velikog kapaciteta serije CAD-COMPACT, namijenjena prvenstveno zgradama i prostorima komercijalne ili tercijarne namjene.

Pločasti protustrujni izmjenjivač

Toplinski izmjenjivač koristi aluminijski pločasti izmjenjivač tipa counterflow ili protustrujni. Ovakav raspored produljuje put izmjene između dvaju zračnih tokova i omogućuje postizanje visokih razina povrata topline.

Serija CAD-COMPACT ima izmjenjivače certificirane od strane Eurovent, a S&P navodi učinkovitost do 88 % unutar obitelji.

Učinkovitost od 84,6 % pri nazivnom protoku

Za model CAD-COMPACT 4500 tehnički katalog S&P-a navodi mokru učinkovitost izmjenjivača od 84,6 % pri nazivnom protoku.

Ova vrijednost odnosi se na ispitne uvjete koje navodi proizvođač:

• Vanjska temperatura: -5 stupnjeva Celzija.
• Relativna vlažnost izvana: 80 %.
• Unutarnja temperatura: 20 stupnjeva Celzija.
• Relativna vlažnost iznutra: 50 %.

Stvarne performanse mogu varirati ovisno o radnom protoku, temperaturama, vlažnosti i konkretnim uvjetima instalacije.

ErP podaci o učinkovitosti

Specifični ErP list za referencu 5153140600, izrađen u skladu s europskom Uredbom 1253/2014, navodi toplinsku učinkovitost od 76,6 %. Ovaj podatak odnosi se na ErP regulatornu metodologiju i ne smije se miješati s mokrom učinkovitošću od 84,6 % koju je objavio S&P za nominalne uvjete iz tehničkog kataloga.

Plug-fan ventilatori s EC motorima

CAD-COMPACT uključuje plug-fan ventilatore s rotorima zakrivljenim unatrag i EC motorima. Ova tehnologija omogućuje elektroničku regulaciju brzine ventilatora i prilagodbu protoka potrebama instalacije kada se kombinira s kompatibilnim sustavom upravljanja.

Motori imaju ugrađenu elektroničku zaštitu. S&P za motore ove serije navodi zaštitu IP44 i izolacijsku klasu B.

Maksimalna priključna snaga od 2,60 kilovata

Maksimalna električna priključna snaga objavljena za model 4500 iznosi 2,60 kilovata, što odgovara zbroju dvaju ventilatora izmjenjivača.

• Maksimalna priključna snaga: 2,60 kilovata.
• Napajanje uređaja: trofazno.
• Napon: 400 volti.
• Frekvencija: 50-60 herca.

Trofazno napajanje od 400 volti

Za razliku od manjih veličina serije, CAD-COMPACT 4500 zahtijeva trofazno napajanje od 400 volti.

Električno napajanje, zaštite, presjek kabela i upravljački uređaji moraju se dimenzionirati prema tehničkoj dokumentaciji proizvođača i važećim električnim propisima.

ECOWATT verzija bez integriranog upravljanja

Referenca 5153140600 odnosi se na varijantu ECOWATT. Ova verzija tvornički ne uključuje integrirani Plug & Play kontroler.

Glavne komponente isporučuju se predkablirane do električnog ormara:

• Ventilator dovoda.
• Ventilator odsisavanja.
• Servomotor bypassa.
• Presostati za detekciju zaprljanih filtera.
• Senzori temperature.

To omogućuje vanjsku implementaciju najprikladnije strategije regulacije za instalaciju putem kompatibilne dodatne opreme i upravljačkih sustava koje definira S&P.

Električni ormar i sigurnosni prekidač

Izmjenjivač uključuje električni ormar za povezivanje komponenti i vanjski sigurnosni prekidač, što olakšava instalaciju i električno održavanje.

Motorizirani unutarnji bypass

Sve CAD-COMPACT verzije imaju unutarnji bypass sa servomotorom. Ovaj element omogućuje preusmjeravanje zraka mimo izmjenjivača kada to zahtijevaju temperaturni uvjeti i kada sustav regulacije naredi njegovo otvaranje.

Uz odgovarajuće upravljanje može se koristiti za strategije ventilacije u free-cooling načinu, iskorištavajući vanjski zrak kada njegovi uvjeti omogućuju smanjenje potrebe za klimatizacijom.

F7 filter na dovodu zraka

Vanjski zrak koji se uvodi u zgradu prolazi kroz standardni filter:

• Tradicionalna klasa: F7.
• ISO klasifikacija: ePM1 70 %.

S&P koristi filter s malim padom tlaka za dovod zraka, pomažući zadržati značajan dio čestica prisutnih u vanjskom zraku prije ulaska u unutarnje prostore.

M5 filter na odvodu

Krug koji izvlači unutarnji zrak standardno uključuje:

• Tradicionalna klasa: M5.
• ISO klasifikacija: ePM10 50 %.

Ova filtracija štiti unutrašnjost uređaja i izmjenjivač od čestica koje prenosi odsisni zrak.

Mogućnost ugradnje drugog filtera

Dizajn CAD-COMPACT-a omogućuje ugradnju dodatnog drugog filtera unutar uređaja. Ovaj element isporučuje se kao dodatna oprema i omogućuje prilagodbu razine filtracije specifičnim potrebama projekta.

Detekcija zaprljanosti filtera

Izmjenjivač uključuje diferencijalne presostate namijenjene detekciji povećanja pada tlaka uzrokovanog zaprljanošću filtera.

Ova funkcija olakšava planiranje periodičnih operacija održavanja i zamjene filtracijskih elemenata.

Kućište od pocinčanog čelika s dvostrukom stijenkom

Uređaj je izrađen s kućištem od pocinčanog čelika s dvostrukom stijenkom, dizajniranim za mehaničku robusnost i izolaciju od toplinskih i akustičnih uvjeta unutar izmjenjivača.

Termoakustična izolacija od 30 milimetara

Za veličinu CAD-COMPACT 4500, S&P navodi unutarnju termoakustičnu izolaciju od mineralne vune debljine 30 milimetara.

Izolacijski materijal ima nezapaljivu klasifikaciju A1/M0 prema dokumentaciji proizvođača.

Pravokutni priključci 700 × 440 milimetara

Model 4500 koristi pravokutne zračne priključke, prikladne za velike protoke koje uređaj obrađuje.

• Dimenzije priključaka: 700 × 440 milimetara.
• Vrsta priključka: pravokutna.
• Krugovi: vanjski zrak, dovod, odsis i ispuh.

Horizontalna ugradnja

CAD-COMPACT je projektiran za horizontalnu ugradnju. Pristup filterima, ventilatorima i izmjenjivaču ostvaruje se bočno, što treba uzeti u obzir pri definiranju servisnog prostora oko jedinice.

Kompaktna izvedba omogućuje ugradnju izmjenjivača u tehničke prostore i spuštene stropove koji imaju dovoljno konstrukcijskog prostora za uređaj ove veličine i mase.

Dimenzije CAD-COMPACT 4500

Glavne dimenzije kućišta navedene na službenom nacrtu su:

• Glavna duljina: 2.207 milimetara.
• Glavna širina: 1.993 milimetra.
• Visina: 598 milimetara.
• Zračni priključci: 700 × 440 milimetara.
• Težina: 336 kilograma.

Tehnički crtež treba koristiti za definiranje konačnih dimenzija ugradnje, jer također prikazuje električni ormar, priključke, pristupe za održavanje i potrebne zone za vađenje filtera i pristup ventilatorima.

Bočni izlaz kondenzata

Uređaj ima izlaz kondenzata od 1/2 inča. Odvod mora biti spojen i izveden prema uputama za ugradnju kako bi se osiguralo pravilno otjecanje vode nastale tijekom procesa povrata topline.

Akustičke karakteristike

Za CAD-COMPACT 4500, S&P objavljuje sljedeće razine zvučnog tlaka, mjerene u slobodnom polju na 3 metra:

• Zvučni tlak na usisu: 51 dB(A).
• Zvučni tlak na ispuhu: 64 dB(A).
• Emitirani zvučni tlak: 50 dB(A).

Odgovarajuće razine zvučne snage su:

• Zvučna snaga na usisu: 71 dB(A).
• Zvučna snaga na ispuhu: 84 dB(A).
• Emitirana zvučna snaga: 70 dB(A).

Konačne akustičke razine na objektu mogu znatno varirati ovisno o kanalima, prigušivačima, oblogama, nosačima, spuštenim stropovima i konkretnim uvjetima instalacije.

Minimalna temperatura vanjskog zraka

S&P za seriju CAD-COMPACT propisuje minimalnu temperaturu vanjskog zraka od -10 stupnjeva Celzija.

Kada je potrebno raditi s nižim vanjskim temperaturama, proizvođač preporučuje uporabu predgrijne baterije smještene na usisu vanjskog zraka.

Postgrijne baterije kao vanjska dodatna oprema

Serija CAD-COMPACT ne uključuje integrirane dodatne postgrijne baterije unutar jedinice. Kada projekt zahtijeva dodatnu toplinsku obradu dovodnog zraka, S&P predviđa različita vanjska rješenja dostupna kao dodatna oprema.

Održavanje dostupno s bočnih strana

Dizajn izmjenjivača olakšava održavanje putem neovisnih bočnih pristupa. Filteri se mogu vaditi s bočnih panela, a izmjenjivač također ima pristup za pregled i čišćenje.

Važno je održavati slobodnima zone označene u S&P-ovom dimenzijskom nacrtu kako bi se moglo intervenirati na filterima, ventilatorima i izmjenjivaču bez demontaže kanalne instalacije.

Primjene S&P CAD-COMPACT 4500

Soler & Palau preporučuje seriju CAD-COMPACT za obnovu zraka u instalacijama kao što su:

• Trgovački prostori.
• Uredi.
• Ugostiteljski objekti.
• Javne zgrade.
• Škole i obrazovni centri.
• Ostale tercijarne zgrade s potrebama za ventilacijom s dvostrukim protokom.

Tehničke karakteristike S&P 5153140600

• Marka: Soler & Palau.
• Serija: CAD-COMPACT.
• Model: CAD-COMPACT 4500 ECOWATT N8.
• Referenca: 5153140600.
• Tip: visokoučinkoviti toplinski izmjenjivač s dvostrukim protokom.
• Verzija: ECOWATT.
• Integrirano upravljanje: ne.
• Nazivni protok pri 150 paskala: 4.165 kubičnih metara na sat.
• Mokra učinkovitost pri nazivnom protoku: 84,6 %.
• Vrsta izmjenjivača: aluminijske ploče s protustrujnim tokom.
• Certifikacija izmjenjivača: Eurovent.
• Ventilatori: plug-fan s lopaticama zakrivljenim unatrag.
• Tehnologija motora: EC.
• Filter dovoda: F7 / ePM1 70 %.
• Filter odsisavanja: M5 / ePM10 50 %.
• Drugi opcionalni filter: da.
• Unutarnji bypass: da, motoriziran.
• Napajanje: trofazno 400 volti.
• Frekvencija: 50-60 herca.
• Maksimalna priključna snaga: 2,60 kilovata.
• Zračni priključci: pravokutni 700 × 440 milimetara.
• Glavna duljina: 2.207 milimetara.
• Glavna širina: 1.993 milimetra.
• Visina: 598 milimetara.
• Težina: 336 kilograma.
• Ugradnja: horizontalna.
• Materijal kućišta: pocinčani čelik s dvostrukom stijenkom.
• Izolacija: termoakustična mineralna vuna od 30 milimetara.
• Klasifikacija izolacije: A1/M0.
• Izlaz kondenzata: 1/2 inča.
• Minimalna temperatura vanjskog zraka: -10 stupnjeva Celzija.
• Emitirani zvučni tlak: 50 dB(A) na 3 metra u slobodnom polju.
• Zvučni tlak na usisu: 51 dB(A).
• Zvučni tlak na ispuhu: 64 dB(A).

Oporaba topline za instalacije velikog protoka

S&P CAD-COMPACT 4500 ECOWATT kombinira nazivni protok od 4.165 kubičnih metara na sat s visokoučinkovitim protustrujnim izmjenjivačem, EC motorima, filtracijom F7/M5, unutarnjim bypassom i robusnom dvostijenkom konstrukcijom.

Njegovo trofazno napajanje od 400 volti, pravokutni priključci 700 × 440 milimetara i predkablirana ECOWATT konfiguracija bez integriranog upravljanja omogućuju integraciju u profesionalne ventilacijske projekte gdje je potrebna velika sposobnost obnove zraka i fleksibilnost za vanjsko definiranje sustava regulacije.
